Опалювальний конвектор “чернігів-95″
Номер патенту: 28146
Опубліковано: 16.10.2000
Автори: Товстогон Олександр Іванович, Легкун Евсентій Порфирович, Борченко Дмитро Миколайович, Яцухненко Петро Васильович, Лозицький Григорій Олександрович, Петренко Іван Васильович
Формула / Реферат
Отопительный конвектор, содержащий боковые стенки и переднюю панель, образующие конвективный канал, в котором размещен ребристый нагреватель, отличающийся тем, что передняя панель выполнена из двух продольных частей, верхняя часть которой выполнена в виде поворотной заслонки, закрепленной нижней стороной на боковых стенках с возможностью полного или частичного перекрытия конвективного канала, а нижняя часть выполнена из теплопроводного материала с возможностью примыкания к нагревателю, ребра которого в местах контакта с панелью выполнены с отгибами краев параллельными последней.
Текст

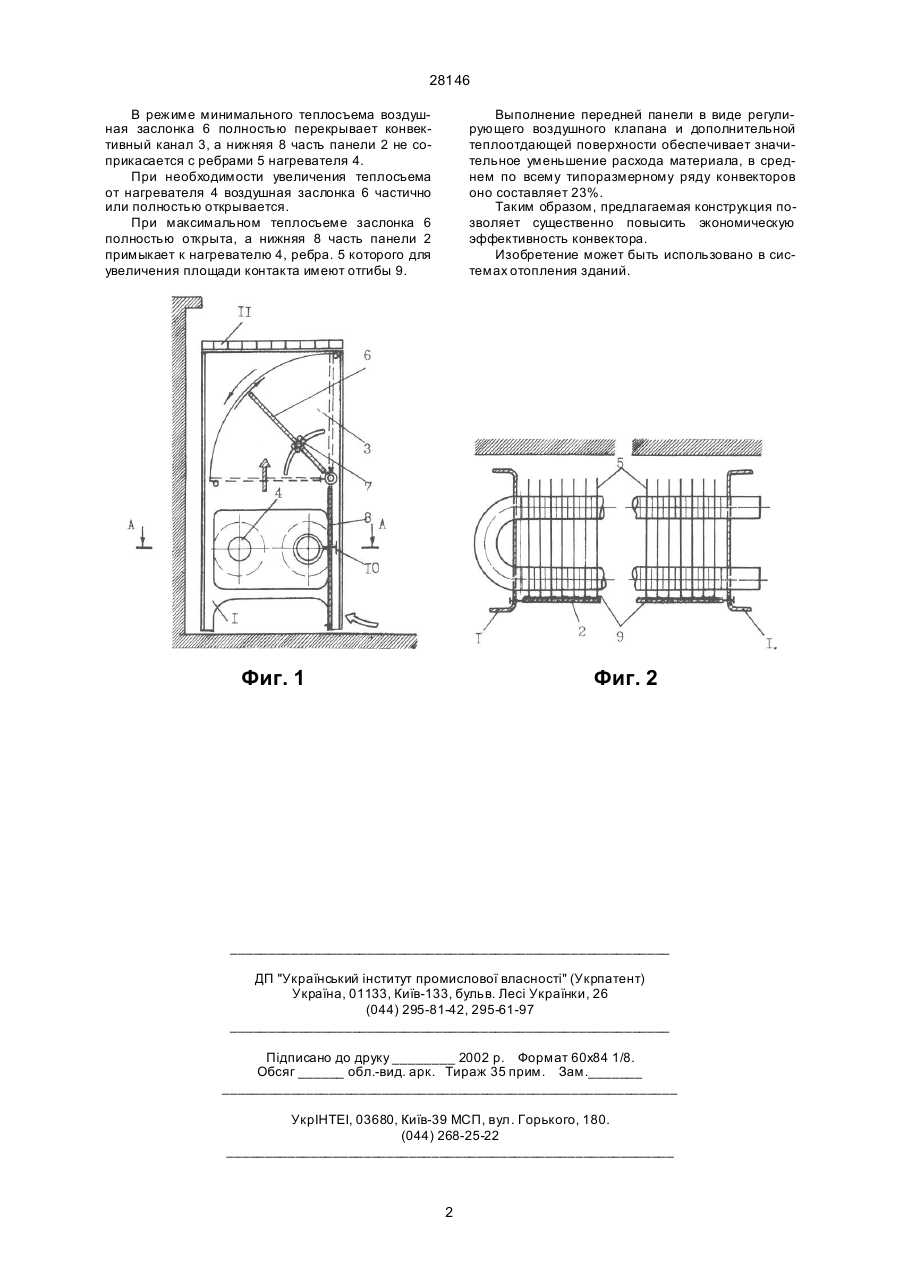

Отопительный конвектор, содержащий боковые стенки и переднюю панель, образующие конвективный канал, в котором размещен ребристый нагреватель, отличающийся тем, что передняя панель выполнена из двух продольных частей, верхняя часть которой выполнена в виде поворотной заслонки, закрепленной нижней стороной на боковых стенках с возможностью полного или частичного перекрытия конвективного канала, а нижняя часть выполнена из теплопроводного материала с возможностью примыкания к нагревателю, ребра которого в местах контакта с панелью выполнены с отгибами краев параллельными последней. (19) (21) 94117659 (22) 18.11.1994 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Борченко Дмитро Миколайович, Легкун Евсентій Порфирович, Лозицький Григорій Олександрович, Петренко Іван Васильович, Товстогон Олександр Іванович, Яцухненко Петро Васильович (73) ЧЕРНІГІВСЬКЕ МОНТАЖНО-ЗАГОТІВЕЛЬНЕ ВИРОБНИЦТВО (56) 1. Технические условия ТУ 21-26-355 "Конвектор отопительный стальной". - М. НИИсантехники, 1987. 28146 В режиме минимального теплосъема воздушная заслонка 6 полностью перекрывает конвективный канал 3, а нижняя 8 часть панели 2 не соприкасается с ребрами 5 нагревателя 4. При необходимости увеличения теплосъема от нагревателя 4 воздушная заслонка 6 частично или полностью открывается. При максимальном теплосъеме заслонка 6 полностью открыта, а нижняя 8 часть панели 2 примыкает к нагревателю 4, ребра. 5 которого для увеличения площади контакта имеют отгибы 9. Выполнение передней панели в виде регулирующего воздушного клапана и дополнительной теплоотдающей поверхности обеспечивает значительное уменьшение расхода материала, в среднем по всему типоразмерному ряду конвекторов оно составляет 23%. Таким образом, предлагаемая конструкция позволяет существенно повысить экономическую эффективность конвектора. Изобретение может быть использовано в системах отопления зданий. Фиг. 1 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюHeating convector “chernihiv-95”
Автори англійськоюBorchenko Dmytro Mykolaiovych, Lehkun Yevsentii Porfyrovych, Lozytskyi Hryhorii Oleksandrovych, Petrenko Ivan Vasyliovych, Tovstohon Oleksandr Ivanovych, Yatsukhnenko Petro Vasyliovych
Назва патенту російськоюОтопительный конвектор «чернигов-95»
Автори російськоюБорченко Дмитрий Николаевич, Легкун Евсентий Порфирьевич, Лозицкий Григорий Александрович, Петренко Иван Васильевич, Товстогон Александр Иванович, Яцухненко Петр Васильевич
МПК / Мітки
МПК: F24H 3/04
Мітки: опалювальний, чернігів-95, конвектор
Код посилання
<a href="https://ua.patents.su/2-28146-opalyuvalnijj-konvektor-chernigiv-95.html" target="_blank" rel="follow" title="База патентів України">Опалювальний конвектор “чернігів-95″</a>
