Антикорозійний бітумний лак

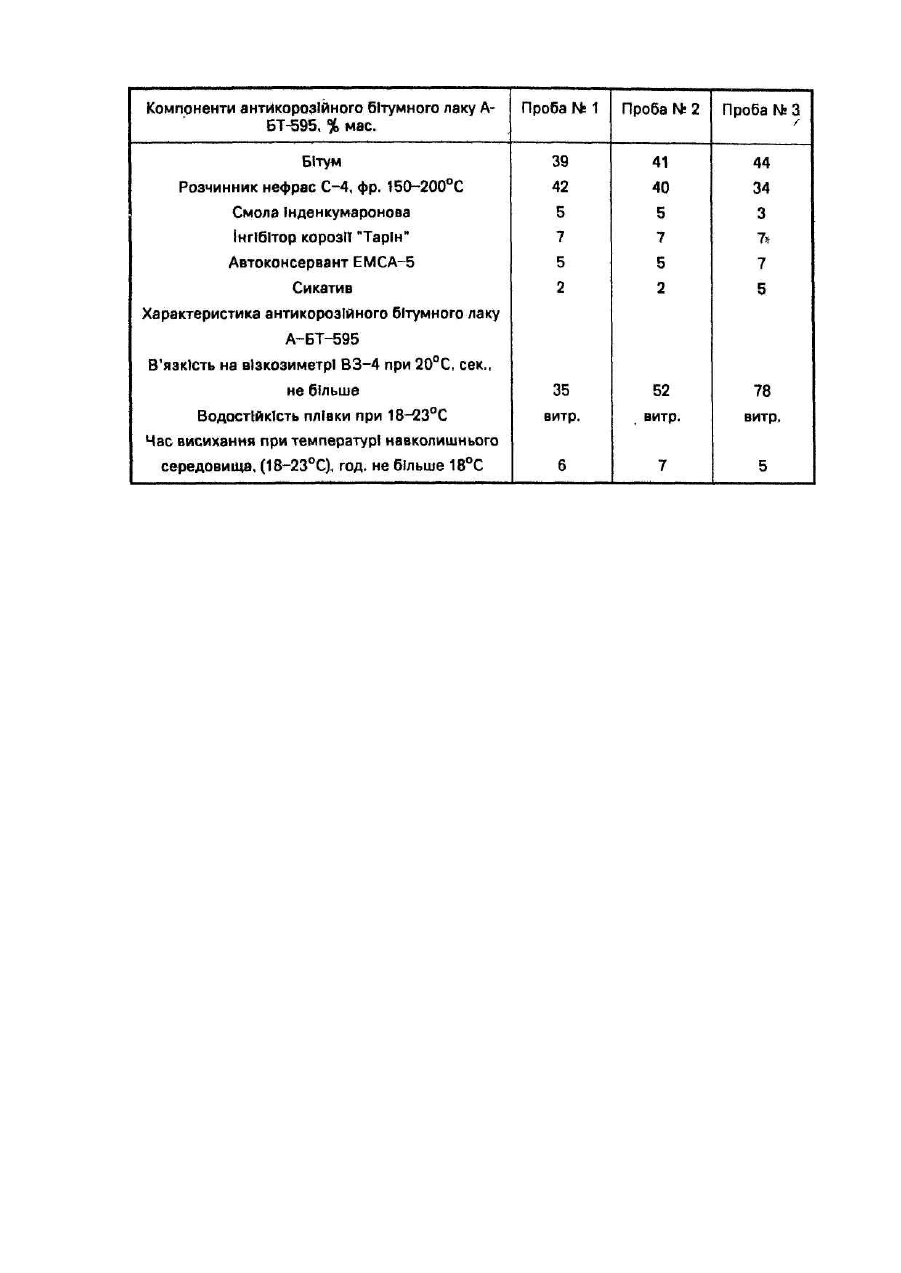

Винахід відноситься до лакофарбової промисловості - способу одержання антикорозійного бітумного лаку і використовується як антикорозійне покриття для захисту від атмосферної корозії металоконструкцій та металовиробів різного виду, тр уб, сільськогосподарських, дорожних, будівельних машин і механізмів. Аналогом являється бітумний лак марки БТ-577, виготовлений згідно ГОСТу 5631-79. Лак представляє собою розчин бітуму в органічних розчинниках з добавкою рослинного масла і сикативу. Лак не має антикорозійних добавок і не являється антикорозійним. Бітумні лаки в основному виробляються в даний час в Росії з їхньої сировини. Стоїть питання організовувати в Україні виробництво бітумних лаків, з власної сировини. В основу винаходу поставлена задача одержання антикорозійного бітумного лаку шляхом добавлення додатково Інгібітора корозії і автоконсерванту, що забезпечило антикорозійні властивості лаку. Антикорозійний бітумний лак, виготовлений на основі власної сировини, виробленої в AT "Нафтопереробний комплекс - Галичина" (далі AT "НПК-Галичина"): - бітум у нафтового будівельного марки БН-70/30, як основну плівкоутворюючу речовину; - органічного розчинника нефрас С-4-150/200, ТУ 38.1011026-85, з добавкою; - інденкумаронової смоли, ТУ 14-6-72-89, для покращення якості покриття; - Інгібітора корозії "Тарін", ТУ 38. УРСР 201425-84 і автоконсерванту ЕМС А-5, ТУ У 21462526-002-94, для гальмування електрохімічних процесів корозії на поверхні металу, яка викликана дією агресивних сполук навколишнього середовища; - сикативу для прискорення процесу виси хання. Використання нових видів сировини дало можливість одержати антикорозійний бітумний лак як антикорозійне покриття для металевих конструкцій і труб. При нанесенні його на поверхні металовиробів утворюється міцне зчеплення, яке має механічні і фізико-хімічні властивості. Додатково добавлений до лаку інгібітор корозії "Тарін" і автоконсервант ЕМСА-5 надають одержаному лаку антикорозійні властивості. Вони мають здатність витісняти з поверхні металу воду і агресивний електроліт. Проходить хімічна взаємодія молекул і Інгібітора з металом з утворенням на поверхні металу хемосорбційних сполук, які мають здатність гальмувати електрохімічні процеси корозії на поверхні металу. Після висихання нанесеного лаку утворюється плівка чорного кольору, глянцева, однорідна. Плівка щільно прилягає до поверхні і захищає метал від корозії. Технологія приготування антикорозійного бітумного лаку. Приготування антикорозійного бітумного лаку проводиться в мішалці, в яку подаються всі необхідні компоненти відповідно відпрацьованої рецептури. Розчинник "Нефрас" в кількості 2/3 частини розрахункової норми (42% мас.) подається з дозатора Д-5 самопливом в мішалку М-1/1, в якій підігрівається до температури 105-110°С, Рідкий бітум з температурою 140-150°С подається в дозатор Д-1, з якого розрахункова кількість (39% мас.) перекачується насосом в мішалку М-1/1. Після закачки бітуму в мішалку система промивається розчинником "Нефрас", який залишився в дозаторі Д-5. Дальше в мішалку М-1/1 при постійному механічному перемішуванні поступово через люк подається 5% мас. Інденкумаронової смоли, подрібненої до частинок 1-2 мм, перемішують, 7% мас. Інгібітора корозії "Тарін", 5% мас. автоконсерванту ЕМС А-5. Після завантаження всіх компонентів суміш в мішалці перемішують на протязі 1 години при температурі 80°С до утворення однорідної маси. Після чого додають 2% мас. сикативу, перемішують. Одержаний продукт випробовують як аналог лаку БТ-577, виготовленого згідно ГОСТу 5631-79, якість його визначається стандартизованими методиками, передбаченими ГОСТ 5631-79 і ТУ У 152380.007-94. Дослідна "партія антикорозійного бітумного лаку виготовлена в AT "НПК-Галичина". Продукція відповідає вимогам ГОСТу 5631-79 і ТУ У 152380.007-94. Продукція пройшла випробування на Чернівецькому металообробному заводі і в AT "Ковельсільмаш". Лак випробовувався на предмет застосування його, як антикорозійне покриття металевих конструкцій і труб. При нанесенні лаку на металовироби встановлено, що плівка щільно прилипає до поверхні, не відстає і не тріскає. Утворена плівка захищає поверхню металу від атмосферної корозії. На основі викладеного вище комісія визнає, що антикорозійний лак витримав випробування і рекомендує поставити продукцію на серійне промислове виробництво. Умови одержання антикорозійного бітумного лаку і характеристика його якості представлені в таблиці. При порівнянні приведених в таблиці даних визначено кінцеву рецептуру одержання антикорозійного бітумного лаку, що відповідає варіанту №1.
