Номер патенту: 24096

Опубліковано: 25.06.2007

Автор: Кондратов Петро Олександрович

Завантажити PDF файл.

Формула / Реферат

Двоспектральна тепловізійна камера, яка містить детектори інфрачервоного та видимого випромінення, виходи яких з'єднані з генераторами відповідно піро- та відеосигналів, причому вихід генератора піросигналу з'єднаний із входом синтезатора кольору, RGB-виходи якого з'єднані з першим входом змішувача, другий вхід якого з'єднаний з виходом генератора відеосигналу, а вихід - з входом кольорового відеомонітора, яка відрізняється тим, що додатково містить інфрачервоний та оптичний об'єктиви, причому на головній оптичній осі камери послідовно розміщені інфрачервоний об'єктив, детектор інфрачервоного випромінення, оптичний об'єктив та детектор видимого випромінення, причому інфрачервоний об'єктив оптично зв'язаний з детектором інфрачервоного випромінення, а оптичний об'єктив - з детектором видимого випромінення.

Текст

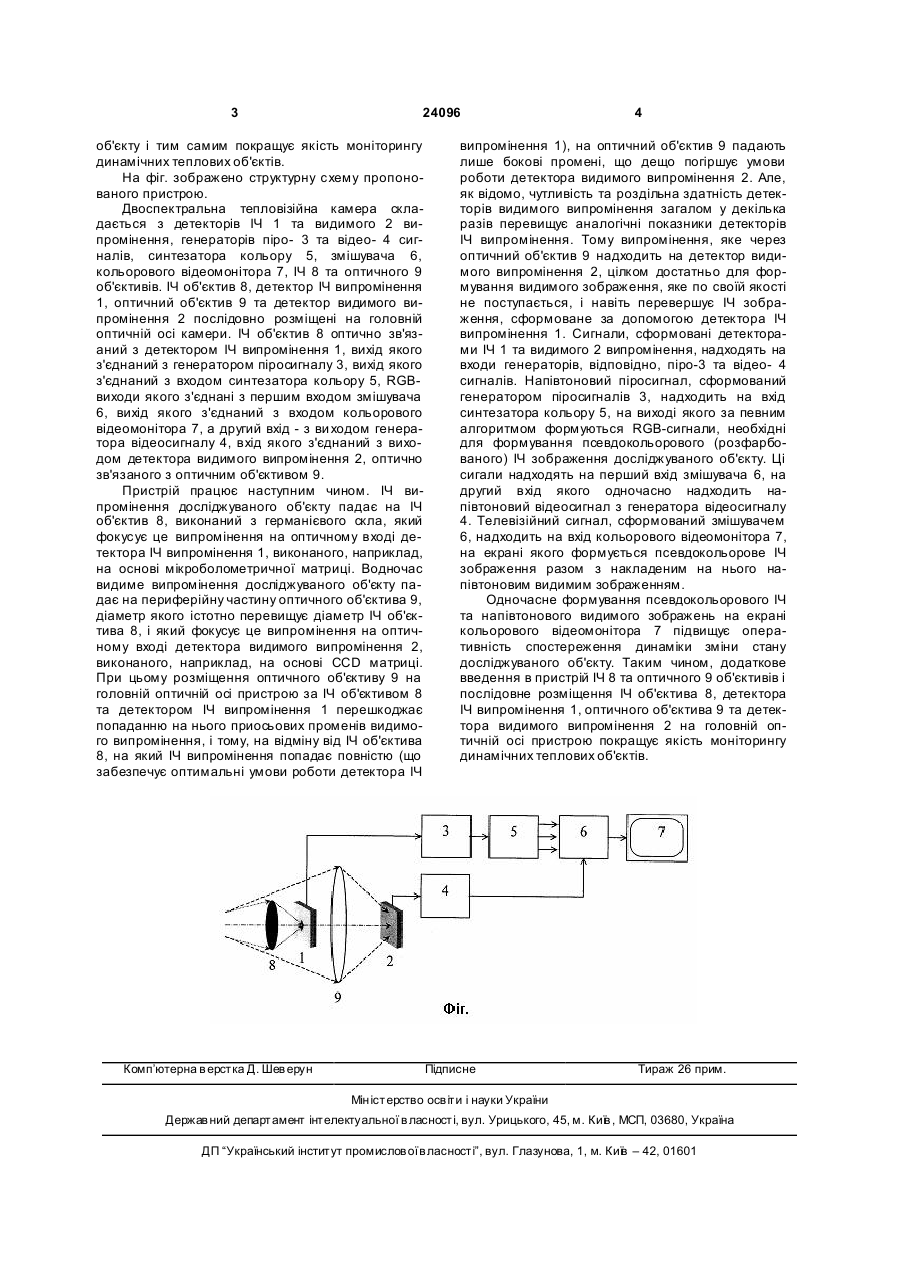

Двоспектральна тепловізійна камера, яка містить детектори інфрачервоного та видимого випромінення, виходи яких з'єднані з генераторами відповідно піро- та відеосигналів, причому вихід генератора піросигналу з'єднаний із входом синтезатора кольору, RGB-ви ходи якого з'єднані з пер 3 24096 об'єкту і тим самим покращує якість моніторингу динамічних теплових об'єктів. На фіг. зображено структурну схему пропонованого пристрою. Двоспектральна тепловізійна камера складається з детекторів ІЧ 1 та видимого 2 випромінення, генераторів піро- 3 та відео- 4 сигналів, синтезатора кольору 5, змішувача 6, кольорового відеомонітора 7, ІЧ 8 та оптичного 9 об'єктивів. ІЧ об'єктив 8, детектор ІЧ випромінення 1, оптичний об'єктив 9 та детектор видимого випромінення 2 послідовно розміщені на головній оптичній осі камери. ІЧ об'єктив 8 оптично зв'язаний з детектором ІЧ випромінення 1, вихід якого з'єднаний з генератором піросигналу 3, вихід якого з'єднаний з входом синтезатора кольору 5, RGBвиходи якого з'єднані з першим входом змішувача 6, вихід якого з'єднаний з входом кольорового відеомонітора 7, а другий вхід - з ви ходом генератора відеосигналу 4, вхід якого з'єднаний з виходом детектора видимого випромінення 2, оптично зв'язаного з оптичним об'єктивом 9. Пристрій працює наступним чином. ІЧ випромінення досліджуваного об'єкту падає на ІЧ об'єктив 8, виконаний з германієвого скла, який фокусує це випромінення на оптичному вході детектора ІЧ випромінення 1, виконаного, наприклад, на основі мікроболометричної матриці. Водночас видиме випромінення досліджуваного об'єкту падає на периферійну частину оптичного об'єктива 9, діаметр якого істотно перевищує діаметр ІЧ об'єктива 8, і який фокусує це випромінення на оптичному вході детектора видимого випромінення 2, виконаного, наприклад, на основі CCD матриці. При цьому розміщення оптичного об'єктиву 9 на головній оптичній осі пристрою за ІЧ об'єктивом 8 та детектором ІЧ випромінення 1 перешкоджає попаданню на нього приосьових променів видимого випромінення, і тому, на відміну від ІЧ об'єктива 8, на який ІЧ випромінення попадає повністю (що забезпечує оптимальні умови роботи детектора ІЧ Комп’ютерна в ерстка Д. Шев ерун 4 випромінення 1), на оптичний об'єктив 9 падають лише бокові промені, що дещо погіршує умови роботи детектора видимого випромінення 2. Але, як відомо, чутливість та роздільна здатність детекторів видимого випромінення загалом у декілька разів перевищує аналогічні показники детекторів ІЧ випромінення. Тому випромінення, яке через оптичний об'єктив 9 надходить на детектор видимого випромінення 2, цілком достатньо для формування видимого зображення, яке по своїй якості не поступається, і навіть перевершує ІЧ зображення, сформоване за допомогою детектора ІЧ випромінення 1. Сигнали, сформовані детекторами ІЧ 1 та видимого 2 випромінення, надходять на входи генераторів, відповідно, піро-3 та відео- 4 сигналів. Напівтоновий піросигнал, сформований генератором піросигналів 3, надходить на вхід синтезатора кольору 5, на виході якого за певним алгоритмом формуються RGB-сигнали, необхідні для формування псевдокольорового (розфарбованого) ІЧ зображення досліджуваного об'єкту. Ці сигали надходять на перший вхід змішувача 6, на другий вхід якого одночасно надходить напівтоновий відеосигнал з генератора відеосигналу 4. Телевізійний сигнал, сформований змішувачем 6, надходить на вхід кольорового відеомонітора 7, на екрані якого формується псевдокольорове ІЧ зображення разом з накладеним на нього напівтоновим видимим зображенням. Одночасне формування псевдокольорового ІЧ та напівтонового видимого зображень на екрані кольорового відеомонітора 7 підвищує оперативність спостереження динаміки зміни стану досліджуваного об'єкту. Таким чином, додаткове введення в пристрій ІЧ 8 та оптичного 9 об'єктивів і послідовне розміщення ІЧ об'єктива 8, детектора ІЧ випромінення 1, оптичного об'єктива 9 та детектора видимого випромінення 2 на головній оптичній осі пристрою покращує якість моніторингу динамічних теплових об'єктів. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Two-spectral thermal vision camera

Автори англійською

Kondratov Petro Oleksandrovych

Назва патенту російською

Двухспектральная тепловизионная камера

Автори російською

Кондратов Петр Александрович

МПК / Мітки

МПК: H04N 5/33

Мітки: камера, двоспектральна, тепловізійна
