Пристрій для виміру опорів високоомних об’єктів
Номер патенту: 67820
Опубліковано: 15.07.2004
Автори: Скрипник Юрій Олексійович, Суглоба Маргарита Олександрівна, Супрун Наталія Петрівна
Формула / Реферат

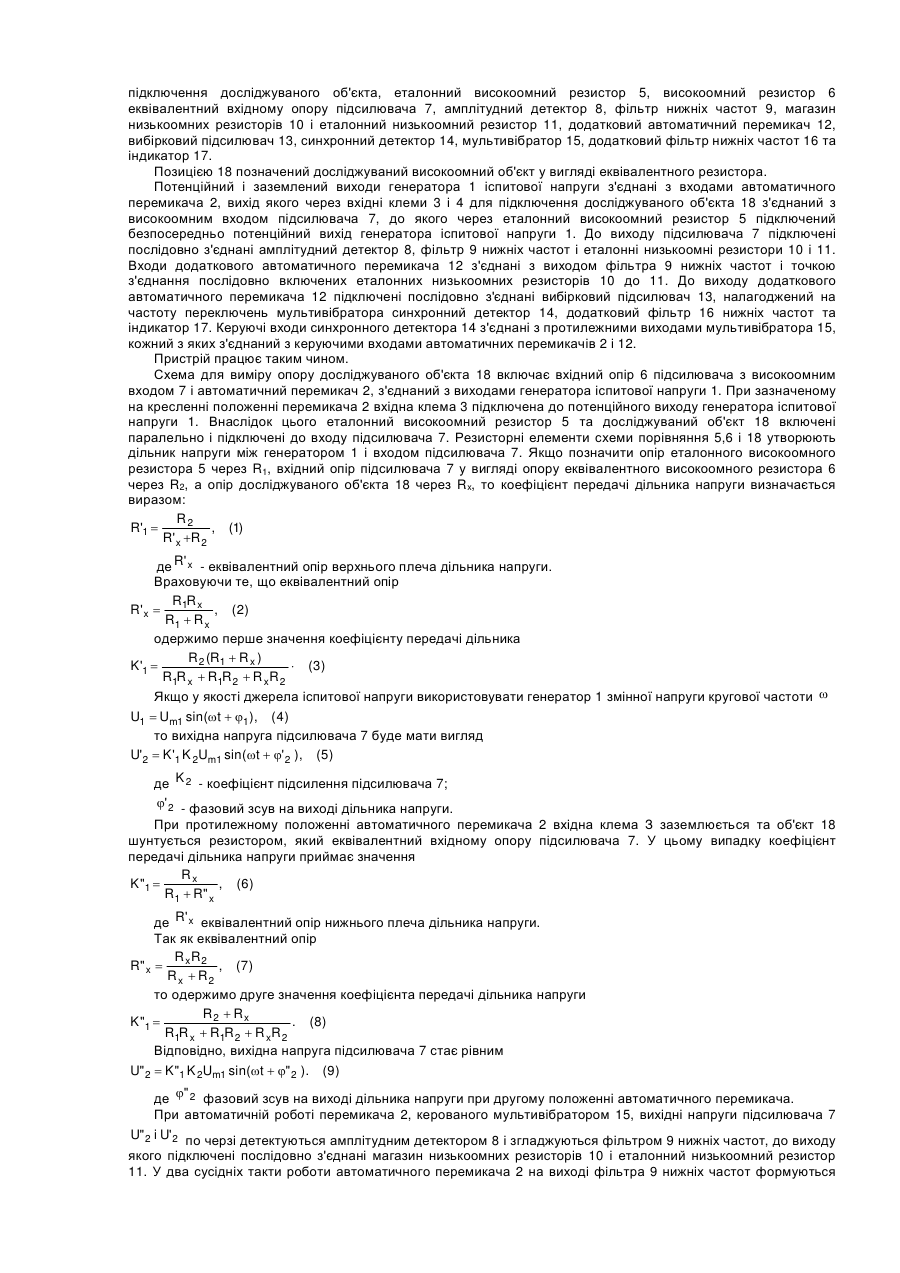

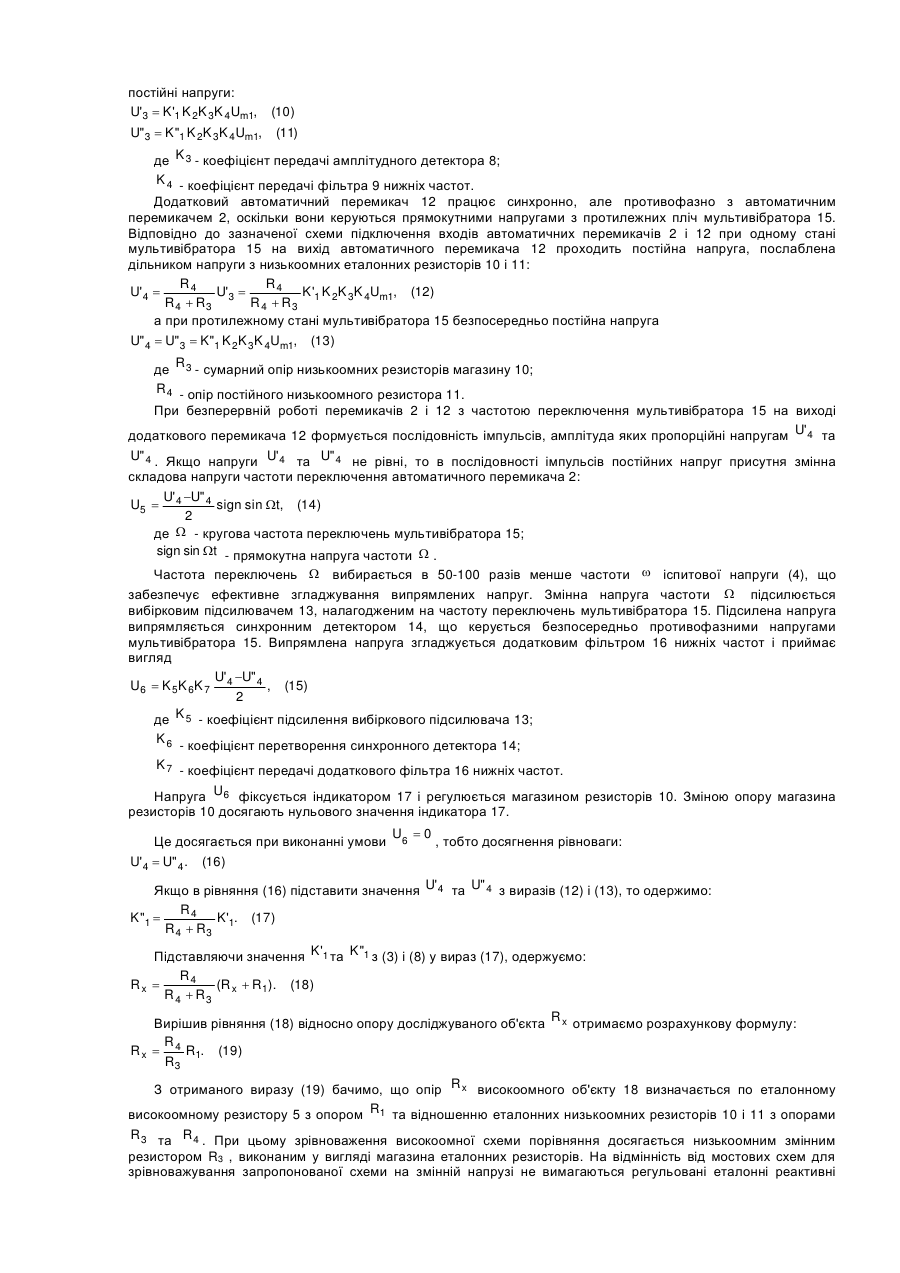

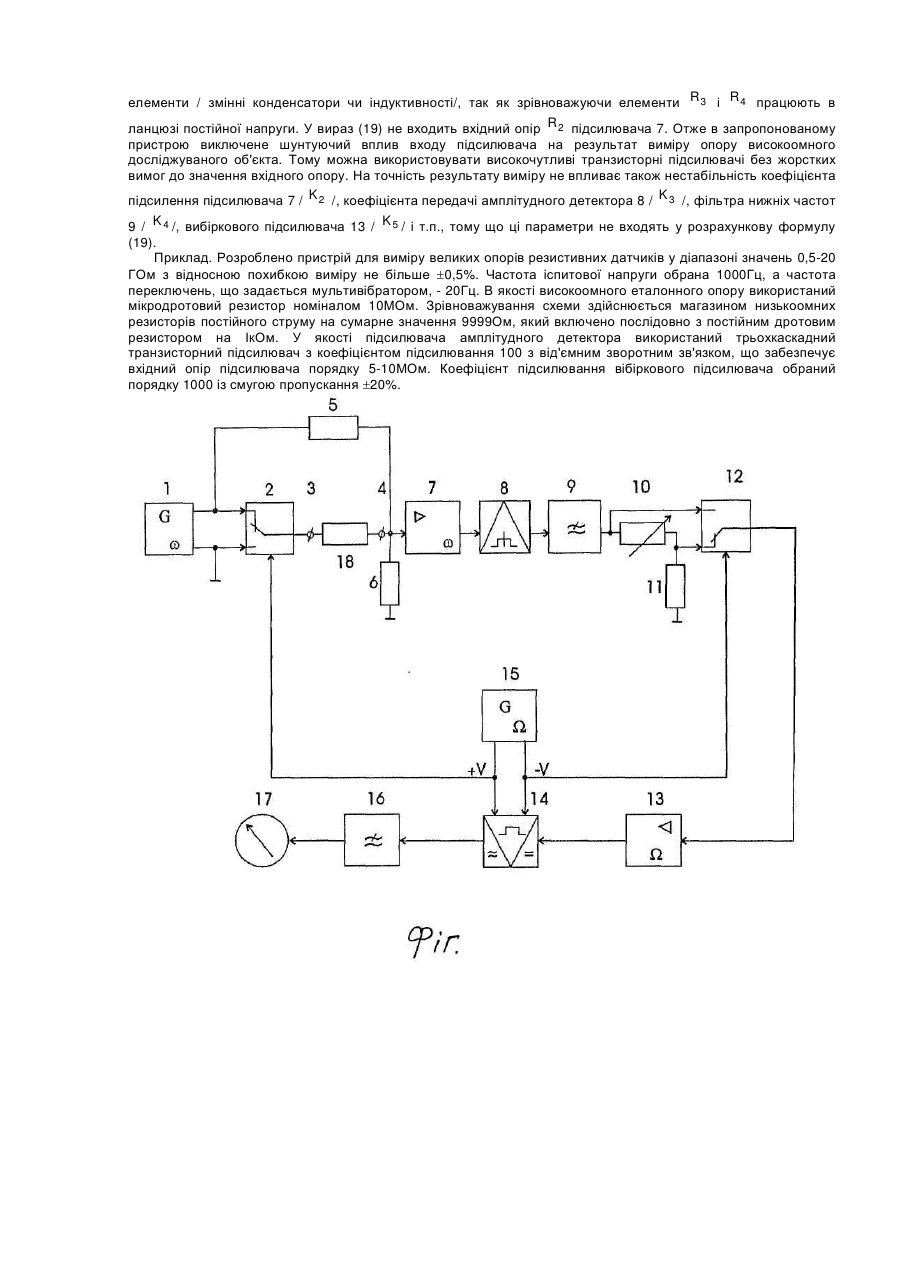

Пристрій для виміру опорів високоомних об'єктів, що містить генератор випробної напруги, автоматичний перемикач, входи якого з’єднані з потенційним і заземленими виходами генератора випробної напруги, дві вхідні клеми для підключення досліджуваного об'єкта, одна з яких з'єднана з виходом автоматичного перемикача, друга клема з'єднана з високоомним входом підсилювача, до виходу якого підключені послідовно з'єднані амплітудний детектор і фільтр нижніх частот, та індикатор нуля, який відрізняється тим, що в нього введені високоомний та низькоомний резистори, магазин низькоомних резисторів, додатковий автоматичний перемикач, мультивібратор, вибірковий підсилювач, налагоджений на частоту переключень мультивібратора, синхронний детектор і додатковий фільтр нижніх частот, при цьому вхід підсилювача через еталонний високоомний з'єднаний з потенційним виходом генератора іспитової напруги вхід магазина низькоомних резисторів підключений до виходу фільтра нижніх частот і до одного входу додаткового автоматичного перемикача, другий вхід якого з'єднаний з потенційним кінцем еталонного низькоомного резистора, який підключений до виходу магазина низькоомних резисторів, вихід додаткового автоматичного перемикача з'єднаний із входом вибіркового підсилювача, вихід якого через синхронний детектор і додатковий фільтр нижніх частот з'єднаний з індикатором нуля, а керуючі входи синхронного детектора з'єднані з протилежними виходами мультивібратора, кожний з яких з'єднаний з керуючим входом автоматичних перемикачів.
Додаткова інформація
Назва патенту англійськоюDevice for measuring the resistance of a high-resistance electric load
Автори англійськоюSkrypnyk Yurii Oleksiiovych, Suprun Nataliia Реtrіvnа
Назва патенту російськоюУстройство для измерения сопротивления высокоомной нагрузки
Автори російськоюСкрипник Юрий Алексеевич, Супрун Наталия Петровна
МПК / Мітки
МПК: G01R 17/00, G01R 27/00, G01R 27/02
Мітки: високоомних, об'єктів, виміру, пристрій, опорів
Код посилання
<a href="https://ua.patents.su/4-67820-pristrijj-dlya-vimiru-oporiv-visokoomnikh-obehktiv.html" target="_blank" rel="follow" title="База патентів України">Пристрій для виміру опорів високоомних об’єктів</a>
Пристрій для виміру частотної дисперсії електропровідності кондуктометричних сенсорів
Номер патенту: 38893
Опубліковано: 15.05.2001
Автори: Лісовський Олександр Анатолійович, Скрипник Юрій Олексійович
МПК: G01N 27/04
Мітки: пристрій, виміру, кондуктометричних, сенсорів, частотної, дисперсії, електропровідності
Текст:
...частоти, другого входу з корпусом пристрою, підключення амплітудного детектора до виходу широкосмугового підсилювача, з'єднання виходу амплітудного детектора через фільтр верхніх частот із входом підсилювача низької частоти, а через фільтр нижніх частот з одним із входів ди ференціального підсилювача виключило вплив нерівномірності АЧХ широкосмугового підсилювача та амплітудного детектора на значення підсилюваного і детектованого сигналу,...
Пристрій для вимірювання великих опорів у колах високої напруги
Номер патенту: 44346
Опубліковано: 15.02.2002
Автори: Кущинський Олег Анатолійович, Скирута Михайло Андрійович, Скрипник Юрій Олексійович
МПК: G01R 27/02
Мітки: напруги, пристрій, вимірювання, високої, опорів, великих, колах
Формула / Реферат:
1. Пристрій для вимірювання великих опорів у колах високої напруги, який містить джерело високої напруги промислової частоти, високовольтну шину, перший низькоомний калібрований резистор, з'єднаний послідовно з контрольованим об’єктом, вольтметр та загальну шину живлення, який відрізняється тим, що в нього введені послідовно з'єднані другий низькоомний калібрований резистор і магазин резисторів, з'єднаний виходом з загальною шиною живлення,...
Вимірник якості узгодження опорів елементів трактів з розподільними параметрами
Номер патенту: 35394
Опубліковано: 15.03.2001
Автори: Скрипник Юрій Олексійович, Мегедь Сергій Олександрович
МПК: G01R 27/04
Мітки: елементів, параметрами, вимірник, опорів, якості, трактів, розподільними, узгодження
Формула / Реферат:
Вимірник якості узгодження опорів елементів трактів з розподільними параметрами, який містить послідовно з'єднані генератор НВЧ сигналів, амплітудний модулятор, до другого входу якого підключений генератор радіочастоти, НВЧ атенюатор та направлений відгалужувач відбитої хвилі, до виходу якого підключений вимірюваний елемент, до відгалуженого виходу направленого відгалужувача відбитої хвилі підключені послідовно з'єднані НВЧ детектор та...
Перетворювач сlr-параметрів комплексних опорів
Номер патенту: 18748
Опубліковано: 25.12.1997
Автори: Походило Євген Володимирович, Хома Володимир Васильович
МПК: G01R 27/02
Мітки: сlr-параметрів, перетворювач, опорів, комплексних
Формула / Реферат:
Перетворювач CLR-параметрІв комплексних опорів, який містить генератор синусоїдальної напруги, вимірювальний І диференційний підсилювачі, перший і другий перемикачі, зразковий резистор, вимірюваний двополюсник, причому вихід генератора синусоїдальної напруги з'єднаний з Інвертуючим входом диференційного підсилювача, неінвертуючий вхід якого з'єднаний з нормально замкнутим контактом першого перемикача І нормально розімкнутим контактом другого...
Термоелектричний пристрій для вимірювання різниці температур
Номер патенту: 53288
Опубліковано: 15.01.2003
Автори: Скрипник Юрій Олексійович, Чефранов Петро Валерієвич, Дубровний Олексій Анатолієвич
МПК: G01K 7/14
Мітки: вимірювання, температур, термоелектричний, пристрій, різниці
Формула / Реферат:
Термоелектричний пристрій для вимірювання різниці температур, до складу якого входять два електроди із різних термоелектричних матеріалів, диференційний підсилювач із симетруючим потенціометром, фільтр нижніх частот і вольтметр, під'єднаний до виходу фільтра нижніх частот, а також загальна заземлена шина, який відрізняється тим, що в нього введені два автоматичних перемикачі, конденсатор, низькоомний резистор, мультивібратор і перетворювач...
