Двигун мігу-4

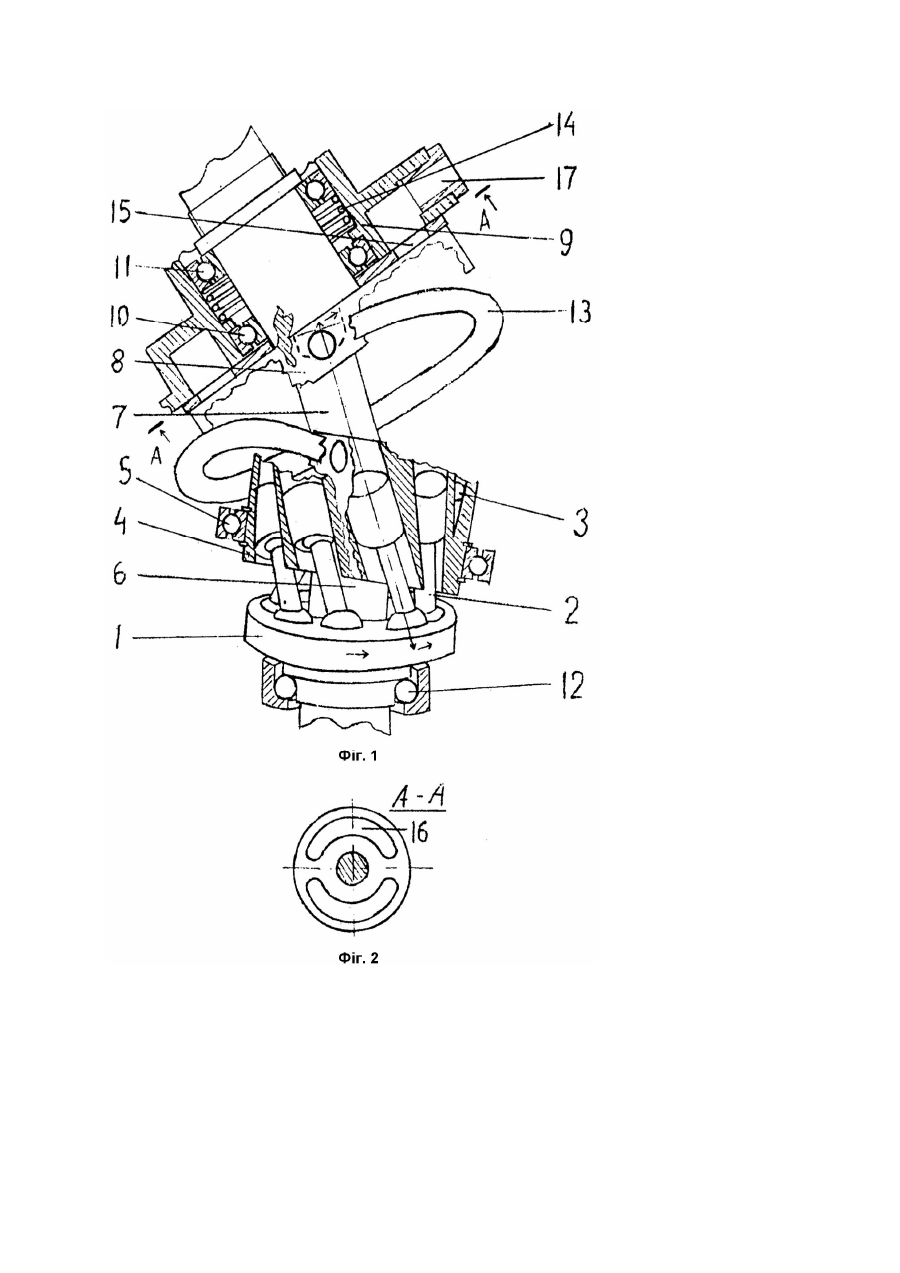

Винахід стосується гідромеханіки, а саме гідромоторів. Відомі гідромотори (А.с. СРСР №901610, кл. F03C1/06; А.с. СРСР №909353, кл. F03C1/06), які використовуються в силових гідравлічних приводах. З них найбільш близьким до винаходу, що заявляється, є гідродвигун (А.с. СРСР №901610, кл. F03C1/06), який містить корпус з внутрішньою порожниною, вал з флянцем, в якому виконані виїмки, блок циліндрів, що обертається, в якому розміщені поршні з штангами сферичні головки яких шарнірне розміщені у виїмках флянця, вихідний вал, який з'єднаний з флянцем, причому штанги мають канал в поршнях з можливістю осьового переміщення, а порожнини, які утворені між штангами і поршнями, з'єднані за допомогою каналів в штангах з внутрішньою порожниною корпуса. Основним недоліком гідродвигуна є його низький коефіцієнт корисної дії. В основу винаходу поставлено задачу удосконалити конструкцію гідродвигуна шляхом зміни конструкції циліндрів та з'єднання поршнів з вихідним валом, що забезпечило б зменшення об'єму рідини без зворотної віддачі на вал, що привело б до збільшення коефіцієнта корисної дії. Поставлена задача вирішується тим, що в двигуні Мігу-4, який складається з корпуса з внутрішньою порожниною, вала з флянцем, в якому виконані виїмки, з блока циліндрів, що обертається, і розміщених в циліндрах поршнів з штангами з сферичними головками, розташованими шарнірне в виїмках флянця, вихідного валу, з'єднаного з флянцем, згідно винаходу, циліндри відносно вертикальної осі блока виконані під кутом, причому двигун додатково містить проміжний вал, один кінець якого шарнірно з'єднаний з диском, а другий кінець проміжного валу з'єднаний шарнірно з верхньою частиною блока циліндрів, нижня частина якого шарнірно з'єднана з другим проміжним валом, нижній кінець якого шарнірно з'єднаний з флянцем, а надпоршневі камери кожного з циліндрів з'єднані гнучкими шлангами з відповідними отворами, які виконані в диску. Між диском і корпусом двигуна установлена шайба з отворами, які з'єднані з порожниною корпуса, що має вхідний і вихідний патрубки. Запропонована конструкція двигуна дозволяє обертатися валу без зворотної віддачі при тиску рідини. На фіг.1 та 2 зображено запропонований двигун в розрізі. Двигун складається з валу з флянцем 1, штанг 2, які з'єднані одним кінцем шарнірно з поршнями 3, а другим кінцем шарнірно встановлені у виїмках флянця 1, блока циліндрів 4, в якому циліндри виконані під кутом до корпуса, блок циліндрів встановлений в підшипнику 5, вал 6, який одним кінцем шарнірно з'єднаний з нижньою частиною блока циліндрів 4, а другим кінцем шарнірно з'єднаний з флянцем 1, другий проміжний вал 7, який одним кінцем шарнірно з'єднаний з верхньою частиною блока циліндрів 4, а другим кінцем з диском 8, корпус 9, в якому розміщені підшипники 10, 11, встановлені на другому валі, де жорстко закріплений диск 8, вихідний вал з флянцем 1 встановлений в підшипнику 12, гнучкі шланги 13, які з'єднують кожну над-поршневу камеру відповідно з отворами, виконаними в диску 8. Ущільнююча пружина 14 розташована на другому вихідному валу, шайба 15 з отворами 1о, яка розташована між диском 8 і корпусом 9, штуцер 17 для виходу рідини. Двигун Мігу-4 працює таким чином. Обертаючи вал з флянцем 1 в сторону, вказану стрілкою, обертається і валик 6, передаючи оберти блоку циліндрів 4. З блоку через другий валик 7 обертається рідинний диск з валом 8. В зв'язку з тим, що блок циліндрів 4 встановлений під нахилом до флянця 1, то з протилежної сторони схеми через кульове з'єднання штанг 2 відбувається рух поршнів 3 вниз по циліндрах і засмоктується рідина з головки в рідинний диск 8 через шайбу з каналом 16 гнучкими шлангами в циліндри. Потім процес всмоктування змінюється процесом виштовхування на другій половині рідинного диску, тобто на видимій стороні схеми поршні 3, рухаючись вверх, виштовхують рідину з циліндрів через гнучкі шланги 13 в рідинний диск 8, а потім через канал шайби 15 штуцером 17 в редукційний клапан холостого ходу і в зливний бак. Але оскільки вихідний канал прикритий клапаном і не має вільного виходу, тиск зростає. Від тиску утворюються рідинні стовпчики над поршнями 3 в гнучких шлангах 13 і в рідинному диску 8, які (стовпчики) впираються в площину головки корпуса 9, а внизу через поршні і штанги 2 - у флянець валу 1. На обертання валу 1 не впливає те, що середина рідинного стовпчика згинається гнучкими шлангами 13. Важливо те, що один кінець (нижній) рідинного стовпчика в складі поршня 3 і штанги 2 впирається по косій лінії в сторону обертання у флянець вала 1, другий кінець (верхній) рідинного стовпчика навскіс (показано стрілкою) впирається через рідинний диск 8 в площину головки корпуса 9. Ці стовпчики, знаходячись між косими лініями корпуса, змушені ковзати з вузької сторони корпуса в широку. Таким чином вал буде обертатись без зупинки. Якщо перешкоджати виходу рідини редукційним клапаном, то буде збільшуватися тиск, від чого підвищується швидкість 1 потужність. Власні навантаження двигуна стали джерелом обертання. Невелике джерело енергії ззовні потрібне тільки для запуску двигуна, щоб підняти початковий тиск рідини. Після стискування пружини холостого ходу в редукційному клапані енергія запуску відключається.
