Огрудкувач шихти

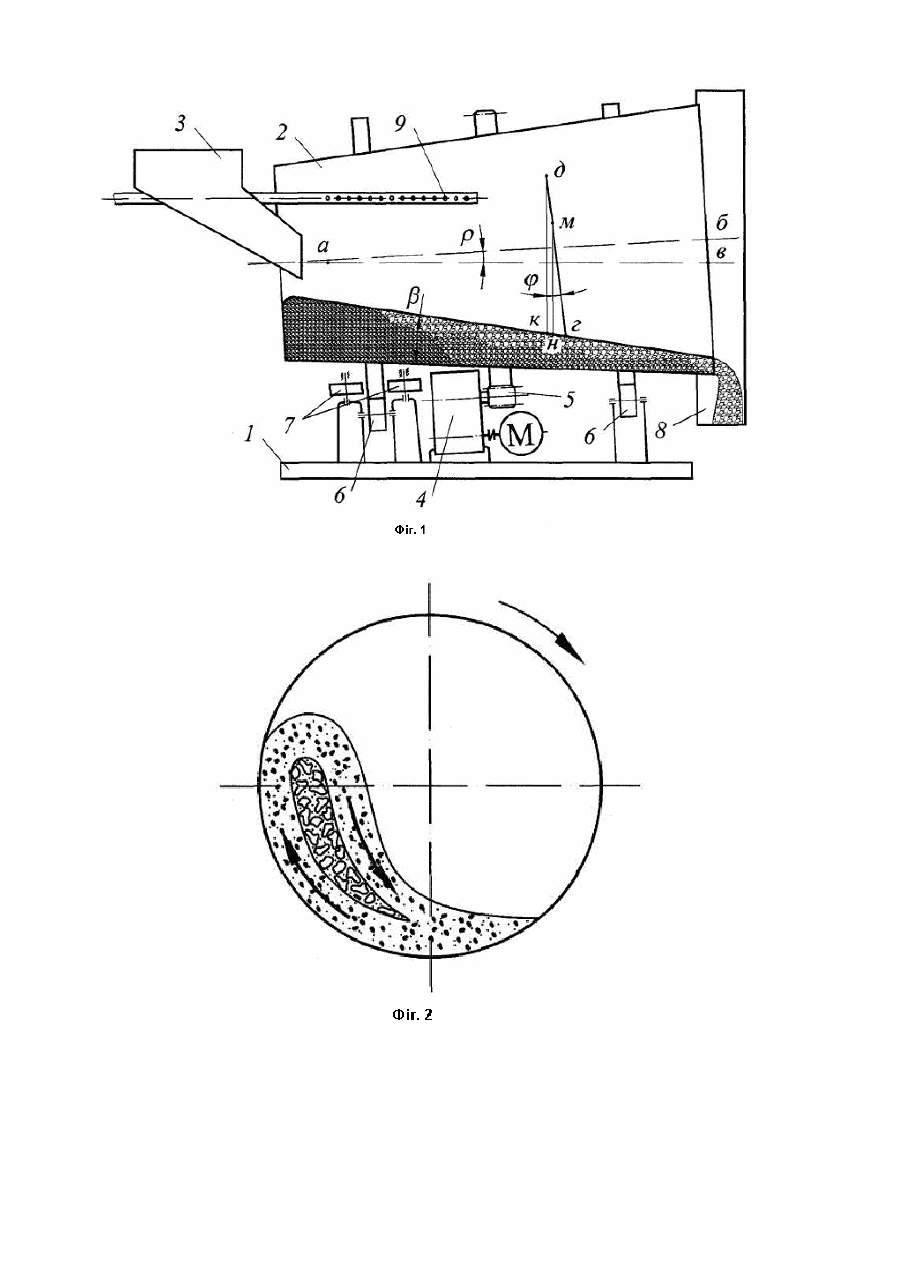

Корисна модель відноситься до чорної металургії і може бути використана в агломераційному виробництві для приготування агломераційної шихти до спікання. Відомий огрудкувач агломераційної шихти , що містить раму, привід, барабан, завантажувальну і розвантажувальну воронки, труби для подавання води, опорні та упорні ролики, перегородки всередині барабану [Авторское свидетельство СССР №998547. Кл. С 22В 1/24 БИ №7, 1983]. Недоліком такого огрудкувача є низька якість огрудкування шихти через однакову спрямованість руху крупних і дрібних фракцій шихти уздовж осі барабану. Найбільш близьким за технічною суттю та результатом, що досягається, є пристрій для огрудкування шихти, який містить раму, привід, барабан, завантажувальну і розвантажувальну воронки, труби для подавання води, опорні та упорні ролики [Авторское свидетельство СССР №550438. Кл. С22В 1/24 БИ №10, 1977]. Такий пристрій має недолік, який полягає в низькій якості огрудкування шихти через те, що в ньому крупні і дрібні частинки рухаються у напрямі до розвантажувальної воронки і немає переміщення одних часток назустріч іншим. В основу корисної моделі поставлене завдання удосконалити пристрій для огрудкування шихти в якому виконання барабана в формі конуса та з негативним кутом нахилу осі обертання, дозволило б створити потік дрібної шихти, що рухається, назустріч потоку, який складається з крупнішої шихти, представленому в основному центрами огрудкування і за рахунок цього підвищити якість отримуваної ши хти. Нове рішення поставленої задачі досягнуте тим, що огрудк увач ши хти містить конусний барабан, виконаний встановленим на рамі з негативним кутом нахилу осі обертання щодо горизонталі, який дорівнює 1-1,5 кута розкриття конуса. За наявності в складі агломераційної шихти мілких фракцій (менше 3мм) в кількості до 50% значення кута нахилу приймають менше значення кута розкриття. В разі коли мілких фракцій більше 50% від загальної маси приймають значення кута нахилу осі барабана 1,5 кута розкриття конуса. Поставлене завдання досягається тим, що в огрудкувачі ши хти, що містить раму, барабан, завантажувальну і розвантажувальну воронки, труби для подавання води, привід, опорні та упорні ролики, згідно з корисною моделлю барабан у формі конуса, виконаний встановленим відносно рами з негативним кутом нахилу осі обертання щодо горизонталі і рівним 1-1,5 кута розкриття конуса. Схему пропонованого огрудкувача ши хти представлено на Фіг.1, схему руху ши хти представлено на Фіг.2. Огрудк увач містить раму 1, конусний барабан 2, завантажувальну воронку 3, привід 4, зубчасту передачу 5, опорні 6 та упорні 7 ролики, розвантажувальну воронку 8 і труби для подавання води 9. Конусний барабан 2 виконаний встановленим на рамі 1 з негативним кутом нахилу r осі обертання а-б щодо горизонталі а-в. Огрудк увач шихти (Фіг.1) діє в такий спосіб. При включенні приводу 4 зубчаста передача 5 приводить в обертання конусний барабан 2, який опирається на опорні ролики 6, упорні ролики 7 запобігають осьовому переміщенню барабана 2. Шихта через воронку 3 подається в барабан 2, а через трубу 9 подається вода на огрудкування. При обертанні барабана агломераційна шихта перемішується вологі частинки зчіплюються одна з одною та під дією капілярних і молекулярних сил відбувається утворення гранул. За руху агломераційної шихти в поперечному перетині конусного барабана дрібні і крупні гранули піднімаються вгору під дією відцентрових сил та сил тертя по прямій г-д перпендикулярно осі обертання а-б конусного барабана. Зсипання шихти вниз відбувається під дією сили тяжіння по лінії к-д перпендикулярно горизонталі а-в. Кут j є кутом скочування. Причому, за рахунок сегрегації сипкого матеріалу крупні гранули рухаються навколо центру пересипання по внутрішній криволінійній траєкторії (Фіг.2), а дрібні - по зовнішній. Таким чином, в поперечному перетині дрібні частинки піднімаються на висоту по лінії г-д, а крупні тільки на висоту г-м. За один цикл підйому - зсипання дрібні частинки проходять шлях к-г, більший ніж н-г, який долають крупні гранули. Розвантаження шихти з барабана здійснюється за рахунок виклинювання потоку шихти уздовж осі барабана під кутом b. При повторенні циклів обертання шихти в поперечному перетині конусного барабана 2 дрібні недоогрудковані гранули повертаються в зону зволоження шихти водою, яка подається через трубу 9, а крупні гранули рухаються в протилежну сторону та надходять в розвантажувальну воронку 8. Недоогрудкована шихта зволожнюється, перетворюється на кондиційні гранули та із загальним потоком огрудкованої шихти виходить з конусного барабана 2, через воронку 8. За рахунок цього якість огрудкування агломераційної шихти підвищується.
