Комплекс для гідромеханічного руйнування гірського масиву
Номер патенту: 24494
Опубліковано: 10.07.2007
Автори: Фахрутдінов Газіз Шарафутдінович, Фахрутдинов Багір Газізович, Нечепуренко Сергій Володимирович
Формула / Реферат
Комплекс для гідромеханічного руйнування гірського масиву, що містить різальний орган, з’єднаний канатно-ланцюговим пристроєм, який відрізняється тим, що різальний орган з’єднаний з двома лебідками, які керуються автоматичним пристроєм керування ланцюга, при цьому робочий орган виконаний у вигляді бара врубової машини і має різальний інструмент у вигляді кулачків зі знімними зубцями, що приєднані до ланцюга, а на захищеному боці площини робочого органа розташований гідроімпульсний струменевий ствол пристрою, який додатково руйнує пласт вугілля з одночасним пилозаглушенням.
Текст

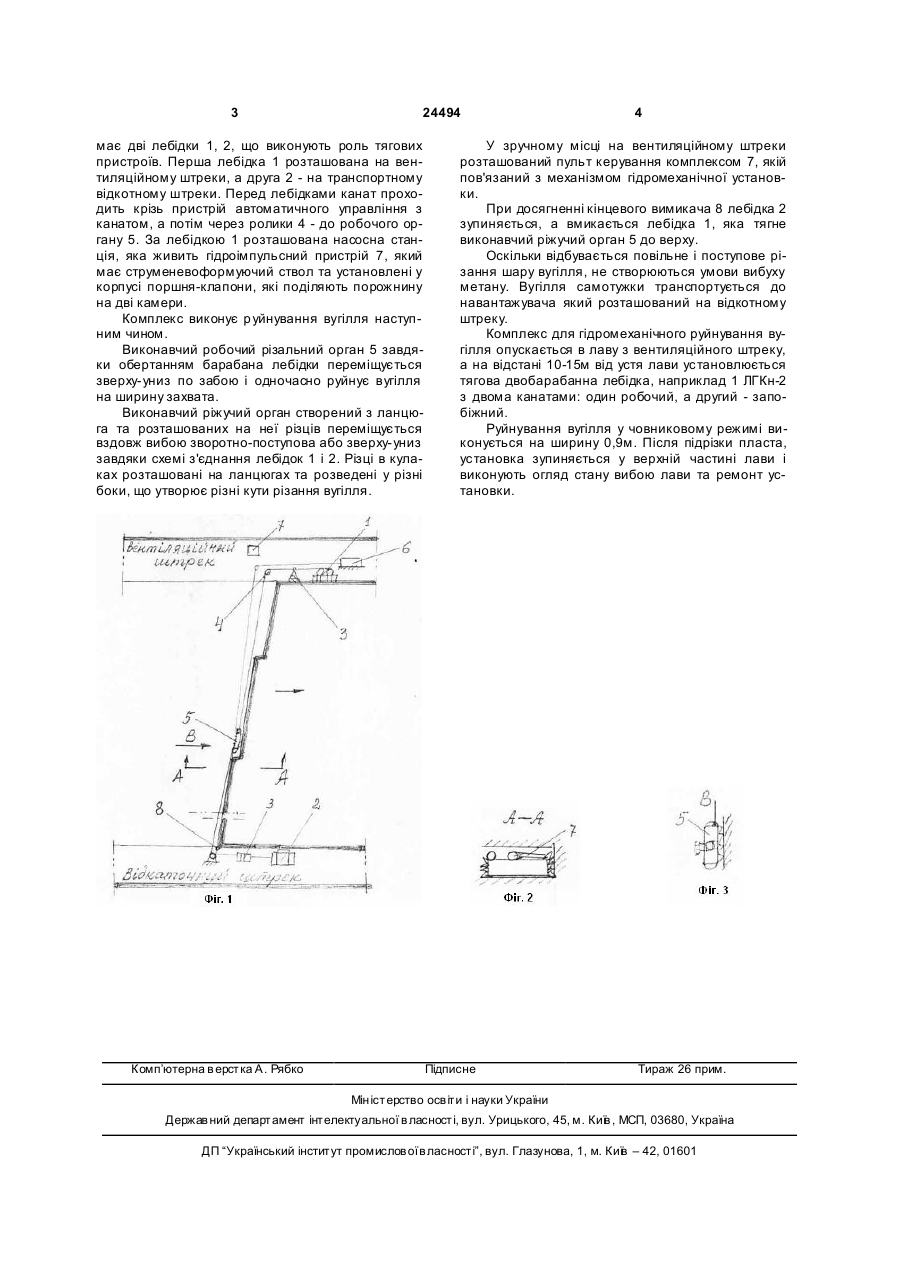

Комплекс для гідромеханічного руйнування гірського масиву, що містить різальний орган, 3 24494 має дві лебідки 1, 2, що виконують роль тягових пристроїв. Перша лебідка 1 розташована на вентиляційному штреки, а друга 2 - на транспортному відкотному штреки. Перед лебідками канат проходить крізь пристрій автоматичного управління з канатом, а потім через ролики 4 - до робочого органу 5. За лебідкою 1 розташована насосна станція, яка живить гідроімпульсний пристрій 7, який має струменевоформуючий ствол та установлені у корпусі поршня-клапони, які поділяють порожнину на дві камери. Комплекс виконує р уйнування вугілля наступним чином. Виконавчий робочий різальний орган 5 завдяки обертанням барабана лебідки переміщується зверху-униз по забою і одночасно руйнує вугілля на ширину захвата. Виконавчий ріжучий орган створений з ланцюга та розташованих на неї різців переміщується вздовж вибою зворотно-поступова або зверху-униз завдяки схемі з'єднання лебідок 1 і 2. Різці в кулаках розташовані на ланцюгах та розведені у різні боки, що утворює різні кути різання вугілля. Комп’ютерна в ерстка А. Рябко 4 У зручному місці на вентиляційному штреки розташований пульт керування комплексом 7, якій пов'язаний з механізмом гідромеханічної установки. При досягненні кінцевого вимикача 8 лебідка 2 зупиняється, а вмикається лебідка 1, яка тягне виконавчий ріжучий орган 5 до верху. Оскільки відбувається повільне і поступове різання шару вугілля, не створюються умови вибуху метану. Вугілля самотужки транспортується до навантажувача який розташований на відкотному штреку. Комплекс для гідромеханічного руйнування вугілля опускається в лаву з вентиляційного штреку, а на відстані 10-15м від устя лави установлюється тягова двобарабанна лебідка, наприклад 1 ЛГКн-2 з двома канатами: один робочий, а другий - запобіжний. Руйнування вугілля у човниковому режимі виконується на ширину 0,9м. Після підрізки пласта, установка зупиняється у верхній частині лави і виконують огляд стану вибою лави та ремонт установки. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюComplex for hydro-mechanical destruction of rock massif
Назва патенту російськоюКомплекс для гидромеханического разрушения горного массива
МПК / Мітки
МПК: E21C 25/00
Мітки: масиву, гірського, комплекс, гідромеханічного, руйнування
