Розривний замок тросової системи запуску установок пожежогасіння та систем сповіщення

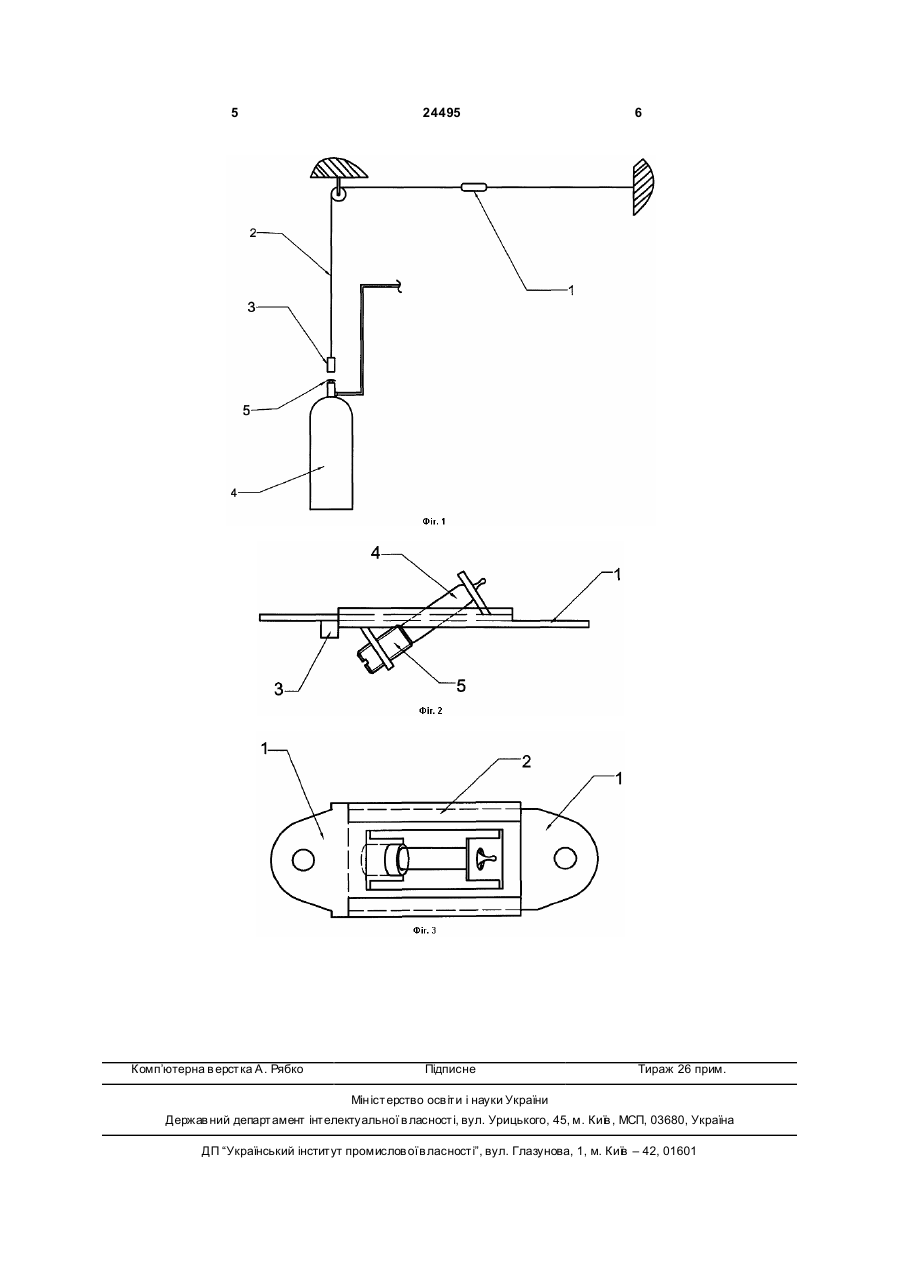

Розривний замок тросової системи запуску установок пожежогасіння та системи сповіщення, що містить термочутливу колбу з рідиною, яка виконана з можливістю при підвищенні температури розширювання, а при досягненні температурою 3 24495 елемента та перший вивід першого резистора, другий вивід якого підключений до колектора другого транзистора. База другого транзистора через обмежувач напруги під’єднана до другого виводу другого конденсатора, який через мостовий випрямлювач з’єднаний з другою клемою для підключення до шлейфа пожежної сигналізації. Недоліком такого сповіщувача також є низька стабільність температури спрацювання та значний розбіг температур спрацювання пристроїв. Обмежувач напруги не забезпечує стабільне значення амплітуди імпульсів, що надходять на тепловий сенсор, з тієї причини, що струм, який протікає через обмежувач напруги значно менше мінімального значення струму стабілізації. Так, при загальному струмі споживання сповіщувачем 50мкА, струм через обмежувач напруги складає (1520)мкА, що значно менше мінімального струму стабілізації - 500мкА. В такому випадку температура спрацювання кожного окремого сповіщувача суттєво залежить від напруги живлення. Крім того, такий сповіщувач не забезпечує фіксацію стану "ПОЖЕЖА" при його застосуванні з приладами, що формують в шлей фі пожежної сигналізації контрольні імпульси протилежної полярності, тобто в шлейфа х із знакозмінним формуванням напруги. При спрацюванні теплового елемента сповіщувач збільшує споживання струму як прямого, так і зворотнього напрямку. Тому приймальний пристрій контрольний прилад із знакозмінним формуванням напруги у шлейфі пожежної сигналізації таку зміну стану шлейфу буде фіксувати як "НЕСПРАВНІСТЬ", а не як "ПОЖЕЖА". Широко застосовуються в системах сповіщення теплові пожежні сповіщувачі в яких при нагріванні до певної температури розплавляється легкоплавкий сплав, що з’єднує два пружинні елементи на які подається напруга. При роз’єднанні контактів розмикається електричне коло, що і фіксується приймально-контрольним приладом. На даному принципі побудовані сповіщувачі "ИП-104-І", ДТЛ. [Абрамов Ю.А., Бортничук П.М., Деревянко П.М. Методы и средства обнаружения пожаров. Харьков, 1995, 92с.] Відомі спринклерні системи пожежної автоматики (моделі М) фірми Micromatic [Современные спринклерные технологии VIKING, www.securityinfo.com.ua], у яких використовуються термочутливі колби (діаметром 3, 5мм) різної температури спрацьовування від 57°С до 182°С. При підвищенні температури в приміщенні, що захищається, рідина в скляній термочутливій колбі розширюється. Коли температура досягає значення спрацьовування, колба руйнується, вивільняючи запірну тарілку вихідного отвору спринклера. Недолік прототипу в тому, що у ряді випадків, гасіння водою неможливе (псування устатк ування та матеріалів, наявність електромереж з високою напругою та ін.), проте термочутливі колби мають високу стабі 4 льність температури спрацювання малу інерційність спрацювання та високу швидкодію. Технічна задача, яка поставлена в основу корисної моделі - забезпечити стабільність температури спрацювання, малу інерційність та високу швидкодію в тросових системах запуску установок пожежогасіння. Для вирішення поставленої технічної задачі створена спеціальна конструкція розривного замка в якій використовується термочутлива колба з рідиною. При підвищенні температури навколишнього середовища до певного значення термочутлива колба руйнується вивільняючи тросову систему запуску установок пожежогасіння, або системи сповіщення. Замок складається з двох пластин, які мають отвори для кріплення троса та встановлення термочутливої колби, в зібраному вигляді пластини утримуються в нерухомому положенні одна відносно одної завдяки двом пазам, упорним виступам, стиснутій термочутливій колбі та фіксуючому гвинту. При руйн уванні колби пластини розривного замка мають можливість вільно розпадатися вивільняючи тросову систему. Перелік фігур креслення: Технічна суть винаходу пояснюється Фіг.1, на якому показана схема розміщення розривного замка тросової системи запуску установок пожежогасіння та систем сповіщення: 1 - розривной замока тросової системи запуску установок пожежогасіння та систем сповіщення; 2 - трос; 3 - вага; 4 - засіб пожежогасіння; 5 - пристрій запуску. На Фіг.2, 3 показана принципова схема розривного замка. 1 - пластини з отворами для кріплення троса; 2 - пази пластини; 3 - упорні виступи; 4 - термочутлива колба; 5 - фіксуючий гвинт. Запропонований розривний замок тросової системи запуску установок пожежогасіння та систем сповіщення працює таким чином: У приміщенні, що потребує за хисту монтується засіб пожежогасіння або сповіщення та тросова система з розривним замком 1. При підвищенні температури в приміщенні вище заданої, термочутлива колба 4 розривного замка руйнується, пластини розривного замка розпадаються вивільняючи тросову систему, вага натискає на пристрій запуску засобу пожежегасіння, або системи сповіщення. Запропонований розривний замок тросової системи запуску установок пожежегасіння та систем сповіщення має: високу точність та стабільність температури спрацювання, широкий ряд номенклатурних температур спрацювання, надійну конструкцію, низьку інерційність спрацьовування та високу швидкодію. 5 Комп’ютерна в ерстка А. Рябко 24495 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
