П’єзоелектричний перетворювач механічних величин

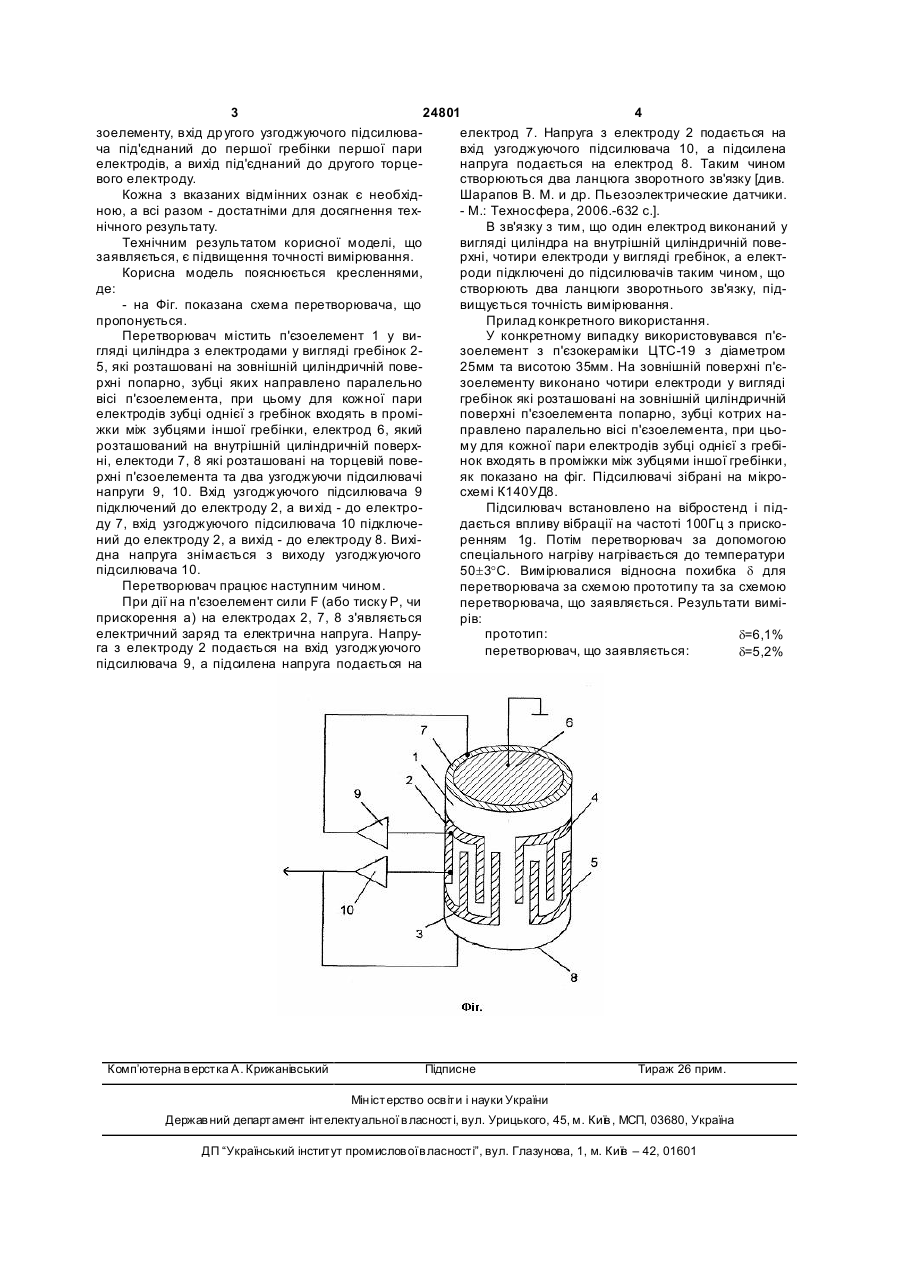

П'єзоелектричний перетворювач механічних величин, який містить циліндричний п'єзоелемент з електродами і узгоджуючі підсилювачі, який відрізняється тим, що один електрод виконаний у вигляді циліндра на внутрішній циліндричній поверхні, та містить два електроди на торцевих повер 3 24801 4 зоелементу, вхід др угого узгоджуючого підсилюваелектрод 7. Напруга з електроду 2 подається на ча під'єднаний до першої гребінки першої пари вхід узгоджуючого підсилювача 10, а підсилена електродів, а вихід під'єднаний до другого торценапруга подається на електрод 8. Таким чином вого електроду. створюються два ланцюга зворотного зв'язку [див. Кожна з вказаних відмінних ознак є необхідШарапов В. М. и др. Пьезоэлектрические датчики. ною, а всі разом - достатніми для досягнення тех- М.: Техносфера, 2006.-632 с.]. нічного результату. В зв'язку з тим, що один електрод виконаний у Технічним результатом корисної моделі, що вигляді циліндра на внутрішній циліндричній повезаявляється, є підвищення точності вимірювання. рхні, чотири електроди у вигляді гребінок, а електКорисна модель пояснюється кресленнями, роди підключені до підсилювачів таким чином, що де: створюють два ланцюги зворотнього зв'язку, під- на Фіг. показана схема перетворювача, що вищується точність вимірювання. пропонується. Прилад конкретного використання. Перетворювач містить п'єзоелемент 1 у виУ конкретному випадку використовувався п'єгляді циліндра з електродами у вигляді гребінок 2зоелемент з п'єзокераміки ЦТС-19 з діаметром 5, які розташовані на зовнішній циліндричній пове25мм та висотою 35мм. На зовнішній поверхні п'єрхні попарно, зубці яких направлено паралельно зоелементу виконано чотири електроди у вигляді вісі п'єзоелемента, при цьому для кожної пари гребінок які розташовані на зовнішній циліндричній електродів зубці однієї з гребінок входять в проміповерхні п'єзоелемента попарно, зубці котрих нажки між зубцями іншої гребінки, електрод 6, який правлено паралельно вісі п'єзоелемента, при цьорозташований на внутрішній циліндричній поверхму для кожної пари електродів зубці однієї з гребіні, електоди 7, 8 які розташовані на торцевій повенок входять в проміжки між зубцями іншої гребінки, рхні п'єзоелемента та два узгоджуючи підсилювачі як показано на фіг. Підсилювачі зібрані на мікронапруги 9, 10. Вхід узгоджуючого підсилювача 9 схемі К140УД8. підключений до електроду 2, а ви хід - до електроПідсилювач встановлено на вібростенд і підду 7, вхід узгоджуючого підсилювача 10 підключедається впливу вібрації на частоті 100Гц з присконий до електроду 2, а вихід - до електроду 8. Вихіренням 1g. Потім перетворювач за допомогою дна напруга знімається з виходу узгоджуючого спеціального нагріву нагрівається до температури підсилювача 10. 50±3°С. Вимірювалися відносна похибка d для Перетворювач працює наступним чином. перетворювача за схемою прототипу та за схемою При дії на п'єзоелемент сили F (або тиску Р, чи перетворювача, що заявляється. Результати виміприскорення а) на електродах 2, 7, 8 з'являється рів: електричний заряд та електрична напруга. Напрупрототип: d=6,1% га з електроду 2 подається на вхід узгоджуючого перетворювач, що заявляється: d=5,2% підсилювача 9, а підсилена напруга подається на Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
