П’єзоелектричний перетворювач механічних величин

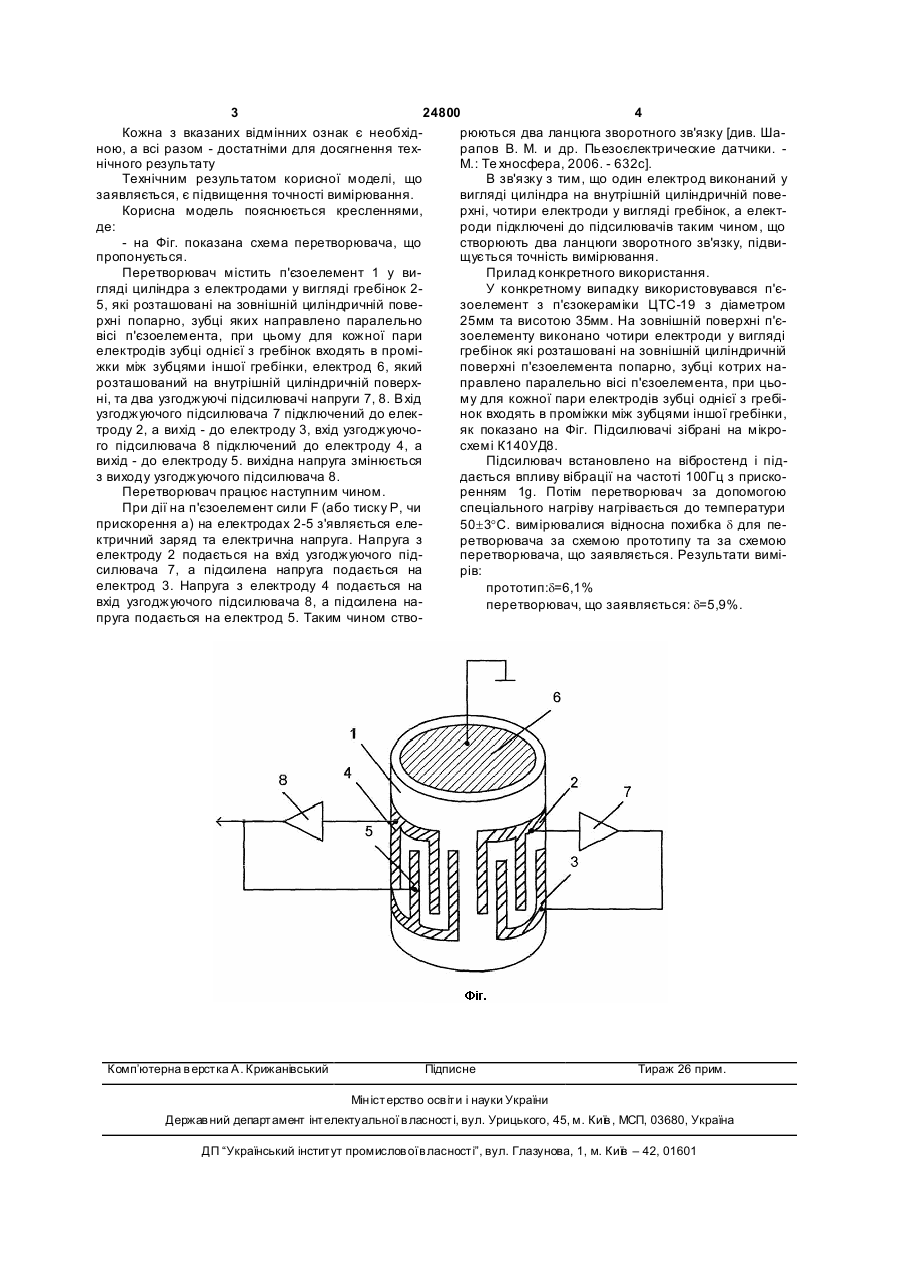

П'єзоелектричний перетворювач механічних величин, який містить циліндричний п'єзоелемент з електродами і узгоджуючі підсилювачі, який відрізняється тим, що один електрод виконаний у вигляді циліндра на внутрішній циліндричній поверхні, чотири електроди - у вигляді гребінок, які роз 3 24800 4 Кожна з вказаних відмінних ознак є необхідрюються два ланцюга зворотного зв'язку [див. Шаною, а всі разом - достатніми для досягнення техрапов В. М. и др. Пьезоєлектрические датчики. нічного результату М.: Те хносфера, 2006. - 632с]. Технічним результатом корисної моделі, що В зв'язку з тим, що один електрод виконаний у заявляється, є підвищення точності вимірювання. вигляді циліндра на внутрішній циліндричній повеКорисна модель пояснюється кресленнями, рхні, чотири електроди у вигляді гребінок, а електде: роди підключені до підсилювачів таким чином, що - на Фіг. показана схема перетворювача, що створюють два ланцюги зворотного зв'язку, підвипропонується. щується точність вимірювання. Перетворювач містить п'єзоелемент 1 у виПрилад конкретного використання. гляді циліндра з електродами у вигляді гребінок 2У конкретному випадку використовувався п'є5, які розташовані на зовнішній циліндричній повезоелемент з п'єзокераміки ЦТС-19 з діаметром рхні попарно, зубці яких направлено паралельно 25мм та висотою 35мм. На зовнішній поверхні п'євісі п'єзоелемента, при цьому для кожної пари зоелементу виконано чотири електроди у вигляді електродів зубці однієї з гребінок входять в промігребінок які розташовані на зовнішній циліндричній жки між зубцями іншої гребінки, електрод 6, який поверхні п'єзоелемента попарно, зубці котрих нарозташований на внутрішній циліндричній поверхправлено паралельно вісі п'єзоелемента, при цьоні, та два узгоджуючі підсилювачі напруги 7, 8. Вхід му для кожної пари електродів зубці однієї з гребіузгоджуючого підсилювача 7 підключений до елекнок входять в проміжки між зубцями іншої гребінки, троду 2, а вихід - до електроду 3, вхід узгоджуючояк показано на Фіг. Підсилювачі зібрані на мікрого підсилювача 8 підключений до електроду 4, а схемі К140УД8. вихід - до електроду 5. вихідна напруга змінюється Підсилювач встановлено на вібростенд і підз виходу узгоджуючого підсилювача 8. дається впливу вібрації на частоті 100Гц з прискоПеретворювач працює наступним чином. ренням 1g. Потім перетворювач за допомогою При дії на п'єзоелемент сили F (або тиску Р, чи спеціального нагріву нагрівається до температури прискорення а) на електродах 2-5 з'являється еле50±3°С. вимірювалися відносна похибка d для пектричний заряд та електрична напруга. Напруга з ретворювача за схемою прототипу та за схемою електроду 2 подається на вхід узгоджуючого підперетворювача, що заявляється. Результати вимісилювача 7, а підсилена напруга подається на рів: електрод 3. Напруга з електроду 4 подається на прототип:d=6,1% вхід узгоджуючого підсилювача 8, а підсилена наперетворювач, що заявляється: d=5,9%. пруга подається на електрод 5. Таким чином ство Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
