Універсальна побутова водогрійна установка
Номер патенту: 24813
Опубліковано: 06.10.1998
Автори: Дубовський Сергій Васильович, Сторчевой Юрій Миколайович, Кузнецов Олег Васильович, Рейсіг Володимир Анатолійович
Формула / Реферат

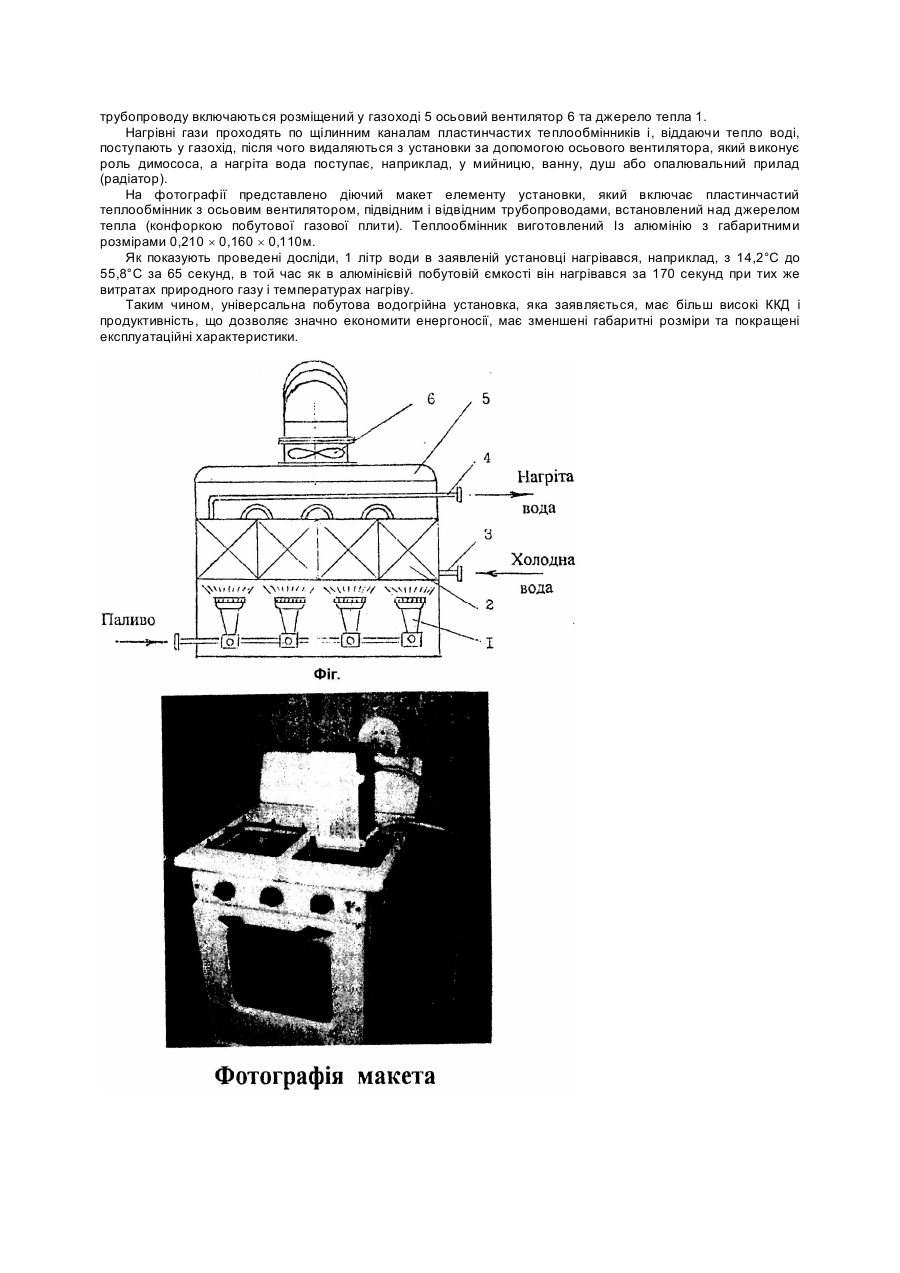

Універсальна побутова водогрійна установка, споряджена розміщеним над джерелом тепла теплообмінником, який має вхід та вихід, яка відрізняється тим, що теплообмінник виконано у вигляді набору однакових пластинчастих теплообмінників, кожний з яких розміщено над джерелом тепла з регульованою витратою палива, причому, вихід попереднього теплообмінника сполучено з входом наступного, вхід в перший теплообмінник сполучено з підвідним трубопроводом, а вихід останнього з відвідним трубопроводом, розташованим в газоході, на виході із якого установлено осьовий вентилятор.
Текст
Винахід відноситься до теплотехніки, зокрема до пристроїв для підігріву води у побуті. Є дані про водонагрівач, який має розміщену над джерелом нагріваючих газів теплообміні у панель з верхньою та нижньою стінками, що створюють канал для проходу нагрівного середовища, верхній і нижній підвідні патрубки, в якій верхня та нижня стінки виконані у вигляді повернених донизу конусів, плавно спряжених між собою в зоні основи, причому сама панель по всьому зовнішньому периметру сполучення споряджена кільцевим направляючим закрилком (Авт. св. СРСР №1377538, кл. F24H1/00, 1988). Недоліками такого технічного рішення являються низькі значення ККД внаслідок поганого обтікання нагрівними газами верхньої стінки панелі і зниження їх температури при змішуванні з оточуючим повітрям на виході із закрилка, складність конструкції, обумовлена необхідністю забезпечення щільного прилягання нижньої частини закрилка до поверхні джерела нагрівних газів, щоб уникнути їх перетікання по зовнішній частині закрилка, великі габаритні розміри. Є також дані про універсальну побутову водогрійну установку (Патент РФ №2066815, кл. 24H1/00, 1996), споряджену теплообмінником, розміщеним над джерелом тепла, який має вхід і вихід. Установка споряджена також резервуаром та захисною системою, яка включає термостат у зборі з запобіжним клапаном та електронною системою сигналізації. Однак і вона не позбавлена певних недоліків, а саме, має порівняно низькі ККД (
ДивитисяДодаткова інформація
Автори англійськоюHodunov Vasyl Fedorovych, Kuznetsov Oleh Vasyliovych
Автори російськоюРейсиг Владимир Анатольевич, Кузнецов Олег Васильевич
МПК / Мітки
МПК: F24H 1/00
Мітки: водогрійна, установка, універсальна, побутова
