П’єзоелектричний перетворювач механічних величин

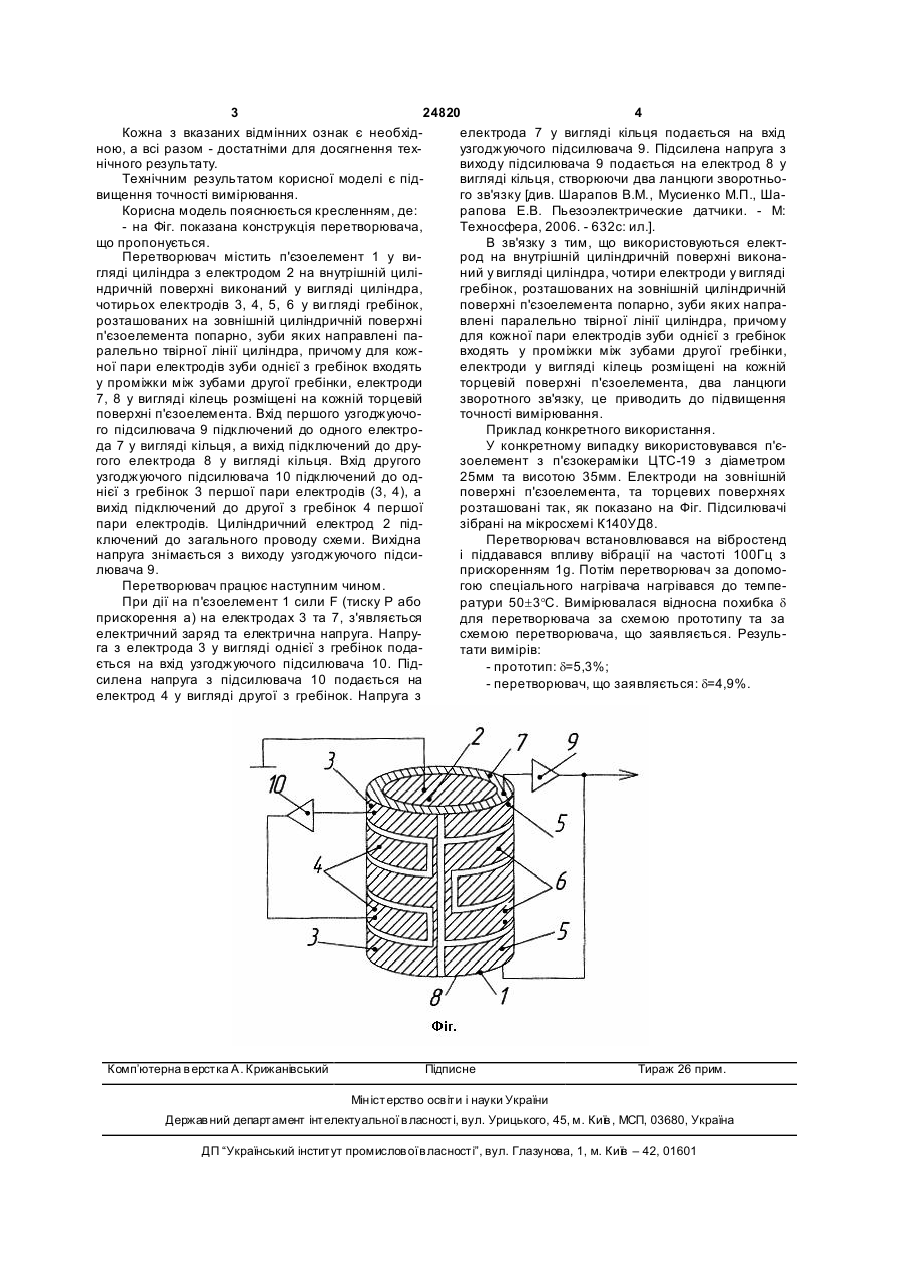

П'єзоелектричний перетворювач механічних величин, який містить циліндричний п'єзоелемент з електродами та узгоджуючі підсилювачі, який відрізняє ться тим, що електрод на внутрішній циліндричній поверхні виконаний у вигляді циліндра, чотири електроди у вигляді гребінок розташовані на зовнішній циліндричній поверхні п'єзоеле 3 24820 4 Кожна з вказаних відмінних ознак є необхіделектрода 7 у вигляді кільця подається на вхід ною, а всі разом - достатніми для досягнення техузгоджуючого підсилювача 9. Підсилена напруга з нічного результату. виходу підсилювача 9 подається на електрод 8 у Технічним результатом корисної моделі є підвигляді кільця, створюючи два ланцюги зворотньовищення точності вимірювання. го зв'язку [див. Шарапов В.М., Мусиенко М.П., ШаКорисна модель пояснюється кресленням, де: рапова Е.В. Пьезоэлектрические датчики. - М: - на Фіг. показана конструкція перетворювача, Техносфера, 2006. - 632с: ил.]. що пропонується. В зв'язку з тим, що використовуються електПеретворювач містить п'єзоелемент 1 у вирод на внутрішній циліндричній поверхні виконагляді циліндра з електродом 2 на внутрішній циліний у вигляді циліндра, чотири електроди у вигляді ндричній поверхні виконаний у вигляді циліндра, гребінок, розташованих на зовнішній циліндричній чотирьох електродів 3, 4, 5, 6 у ви гляді гребінок, поверхні п'єзоелемента попарно, зуби яких напрарозташованих на зовнішній циліндричній поверхні влені паралельно твірної лінії циліндра, причому п'єзоелемента попарно, зуби яких направлені падля кожної пари електродів зуби однієї з гребінок ралельно твірної лінії циліндра, причому для кожвходять у проміжки між зубами другої гребінки, ної пари електродів зуби однієї з гребінок входять електроди у вигляді кілець розміщені на кожній у проміжки між зубами другої гребінки, електроди торцевій поверхні п'єзоелемента, два ланцюги 7, 8 у вигляді кілець розміщені на кожній торцевій зворотного зв'язку, це приводить до підвищення поверхні п'єзоелемента. Вхід першого узгоджуючоточності вимірювання. го підсилювача 9 підключений до одного електроПриклад конкретного використання. да 7 у вигляді кільця, а вихід підключений до друУ конкретному випадку використовувався п'єгого електрода 8 у вигляді кільця. Вхід другого зоелемент з п'єзокераміки ЦТС-19 з діаметром узгоджуючого підсилювача 10 підключений до од25мм та висотою 35мм. Електроди на зовнішній нієї з гребінок 3 першої пари електродів (3, 4), а поверхні п'єзоелемента, та торцевих поверхнях вихід підключений до другої з гребінок 4 першої розташовані так, як показано на Фіг. Підсилювачі пари електродів. Циліндричний електрод 2 підзібрані на мікросхемі К140УД8. ключений до загального проводу схеми. Вихідна Перетворювач встановлювався на вібростенд напруга знімається з виходу узгоджуючого підсиі піддавався впливу вібрації на частоті 100Гц з лювача 9. прискоренням 1g. Потім перетворювач за допомоПеретворювач працює наступним чином. гою спеціального нагрівача нагрівався до темпеПри дії на п'єзоелемент 1 сили F (тиску Р або ратури 50±3°С. Вимірювалася відносна похибка d прискорення а) на електродах 3 та 7, з'являється для перетворювача за схемою прототипу та за електричний заряд та електрична напруга. Напрусхемою перетворювача, що заявляється. Резульга з електрода 3 у вигляді однієї з гребінок податати вимірів: ється на вхід узгоджуючого підсилювача 10. Під- прототип: d=5,3%; силена напруга з підсилювача 10 подається на - перетворювач, що заявляється: d=4,9%. електрод 4 у вигляді другої з гребінок. Напруга з Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
