Багатокамерний профіль з поліхлорвінілу для виготовлення віконних та дверних рам
Формула / Реферат
1. Багатокамерний профіль з поліхлорвінілу для виготовлення віконних та дверних рам, що містить корпус профілю, розміщені у ньому центральну камеру та порожнисті периферичні камери, утворені перемичками, який відрізняється тим, що в центральній камері розміщений вздовж профілю металевий арматурний профіль, камера з арматурним профілем заповнена спіненим пінополіуретаном.
2. Багатокамерний профіль за п. 1, який відрізняється тим, що пінополіуретан містить суміш поліолу та поліізоціанату в рівних частках.
Текст

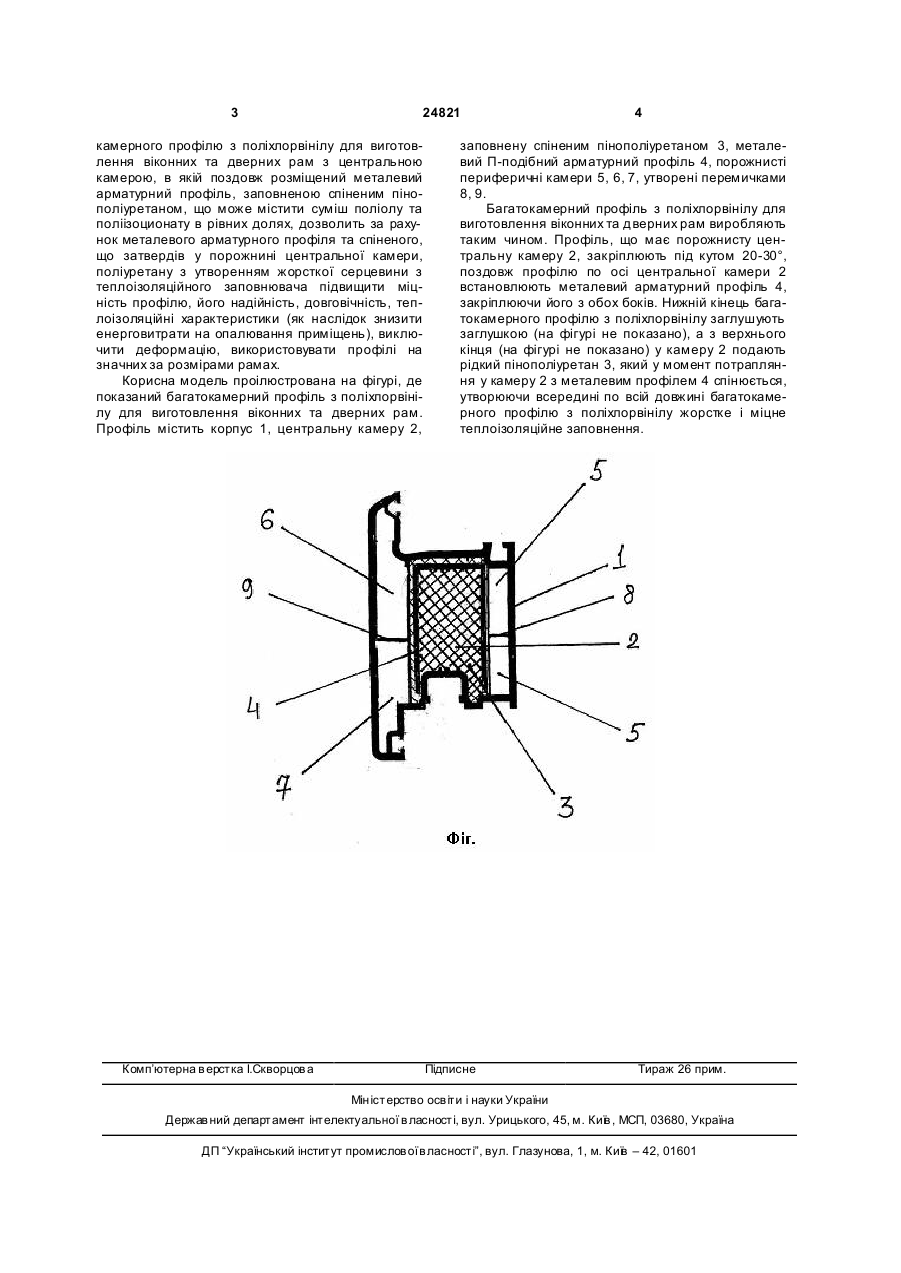

1. Багатокамерний профіль з поліхлорвінілу для виготовлення віконних та дверних рам, що містить корпус профілю, розміщені у ньому 3 24821 камерного профілю з поліхлорвінілу для виготовлення віконних та дверних рам з центральною камерою, в якій поздовж розміщений металевий арматурний профіль, заповненою спіненим пінополіуретаном, що може містити суміш поліолу та поліізоционату в рівних долях, дозволить за рахунок металевого арматурного профіля та спіненого, що затвердів у порожнині центральної камери, поліуретану з утворенням жорсткої серцевини з теплоізоляційного заповнювача підвищити міцність профілю, його надійність, довговічність, теплоізоляційні характеристики (як наслідок знизити енерговитрати на опалювання приміщень), виключити деформацію, використовувати профілі на значних за розмірами рамах. Корисна модель проілюстрована на фігурі, де показаний багатокамерний профіль з поліхлорвінілу для виготовлення віконних та дверних рам. Профіль містить корпус 1, центральну камеру 2, Комп’ютерна в ерстка І.Скворцов а 4 заповнену спіненим пінополіуретаном 3, металевий П-подібний арматурний профіль 4, порожнисті периферичні камери 5, 6, 7, утворені перемичками 8, 9. Багатокамерний профіль з поліхлорвінілу для виготовлення віконних та дверних рам виробляють таким чином. Профіль, що має порожнисту центральну камеру 2, закріплюють під кутом 20-30°, поздовж профілю по осі центральної камери 2 встановлюють металевий арматурний профіль 4, закріплюючи його з обох боків. Нижній кінець багатокамерного профілю з поліхлорвінілу заглушують заглушкою (на фігурі не показано), а з верхнього кінця (на фігурі не показано) у камеру 2 подають рідкий пінополіуретан 3, який у момент потрапляння у камеру 2 з металевим профілем 4 спінюється, утворюючи всередині по всій довжині багатокамерного профілю з поліхлорвінілу жорстке і міцне теплоізоляційне заповнення. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMulti-chamber profile made of polyvinylchloride for arrangement of window and door frames
Назва патенту російськоюМногокамерный профиль из полихлорвинила для изготовления оконных и дверных рам
МПК / Мітки
МПК: E04C 1/40, E06B 3/00, E06B 1/04
Мітки: виготовлення, дверних, рам, багатокамерний, профіль, віконних, поліхлорвінілу
