Пристрій для демонстрації реклами
Номер патенту: 250
Опубліковано: 30.10.1998
Автори: Носач Віктор Сергійович, Кожагулов Нурлан Курмашевич, Лойко Володимир Володимирович
Формула / Реферат

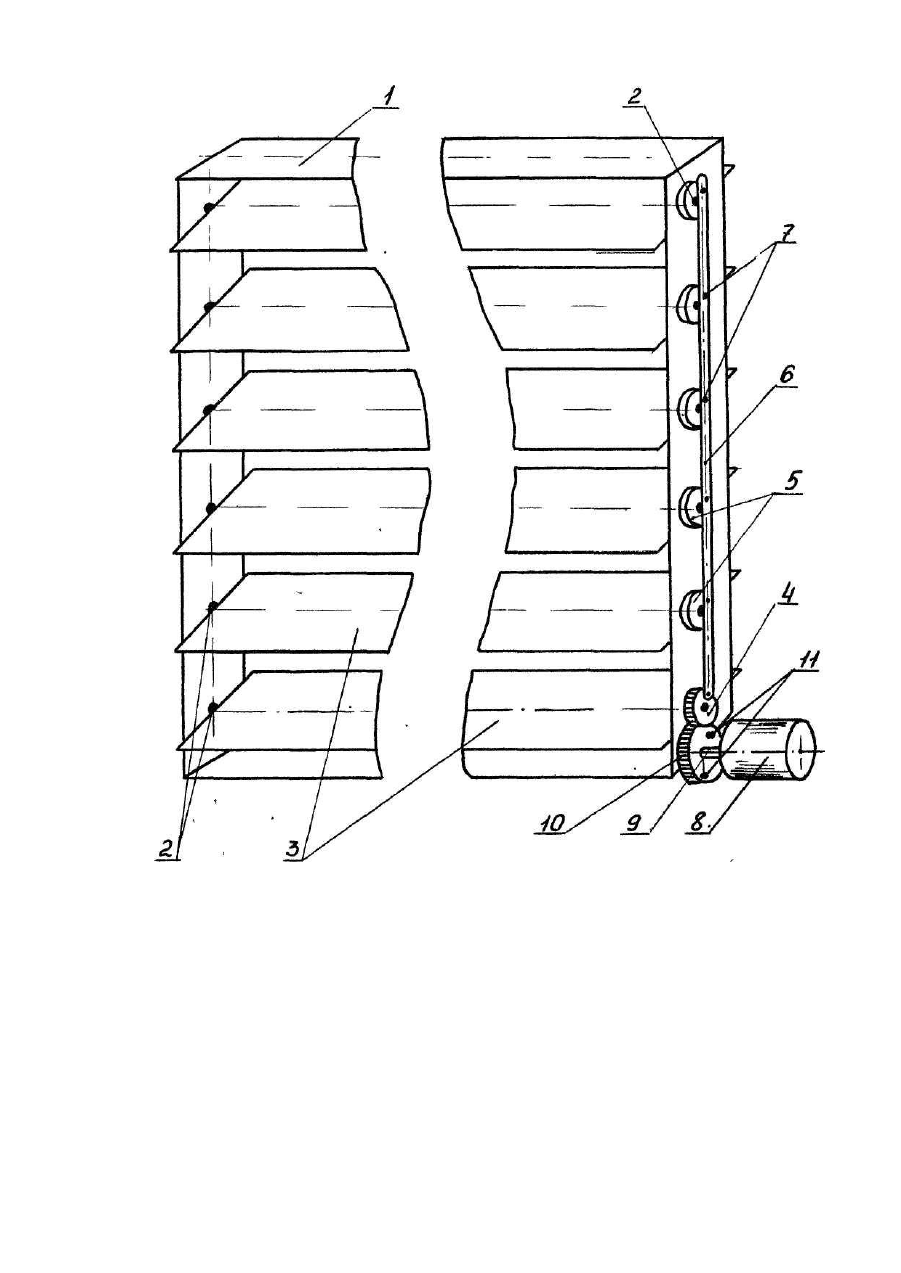

Устройство для размещения рекламы, содержащее каркасное основание, установленные в нем подвижные носители информации, связанные с механизмом привода, отличающееся тем, что механизм привода выполнен в виде закрепленных на носителях информации с помощью осей колес и ведомой шестерни, боковые поверхности которых оснащены эксцентричными упорами, подвижно соединенными с установленной на них рейкой, причем ведомая шестерня связана с ведущей шестерней, закрепленной на валу двигателя.
Текст
Заявляемая полезная модель относится к визуальным средствам отображения информации, а более конкретно к рекламе. Известен информационный стенд, состоящий из ряда последовательно расположенных на осях приводных поворотных трехгранных призм, ряда опорных элементов по числу призм, бесконечных гибких носителей информации в- виде лент, охватывающих соответствующие призму и опорный элемент. Стенд также включает средства фиксации относительного положения носителей информации и призм, каждое из которых состоит из выступов, расположенных на внутренней стороне носителей информации по их ширине с одинаковым шагом, равным ширине грани призмы, причем призмы имеют закрепленные на гранях амортизирующие пластинчатые накладки и фиксирующие защелки. Опорные элементы выполнены в виде цилиндров, имеющих кольцевые пазы под выступы носителей. Стенд управляется приводом, который представляет собой мотор-редуктор с водилом и промежуточный вал, на котором установлен мальтийский крест и дополнительное водило, взаимодействующее с др угим мальтийским крестом, расположенным на валу призмы. Призмы кинематически связаны между собой зубчатыми колесами [Авт.св. СССР № 1406629, кл. G09F 11/12, 1986]. Известный информационный стенд сложен в конструктивном отношении, громоздок, трудоемок в изготовлении, в связи с чем не нашел использования в рекламе. Наиболее близким аналогом по технической сущности и достигаемому эффекту заявляемому техническому решению является демонстрационное устройство типа жалюзи, которое состоит из каркаса с установленными в нем группами пластин, расположенными таким образом, что образуется конструкция, подобная жалюзи. В каркасе размещен приводной кулачковый механизм. Каждый кулачок оснащен выступами и впадинами, обеспечивающими взаимодействие кулачков между собой. Приводной механизм имеет также толкатели, скользящие вертикально в направляющих канавках механизма и рычаги в верхней части каждого толкателя. С приводным механизмом разъемно соединена рама с рядом жестких подвижных элементов, каждый из которых взаимодействует с рычагом толкателя для перемещения пластин [Патент США № 4209926, 1980, кл. G 09 F 11/00]. Недостатком выбранного в качестве прототипа демонстрационного устройства является сложность конструкции в целом и, как следствие, ненадежность его в работе, неудобство в обслуживании и эксплуатации, что ограничивает эффективность его использования в рекламных целях. В основу заявляемой полезной модели устройства для демонстрации рекламы положена задача создания более удобного и эффективного в эксплуатации устройства, которое может быть исползовано как в наземном, так и в подвесном вариантах в дневное и ночное время. Поставленная задача достигается тем, что в устройстве для размещения рекламы, содержащее каркасное основание, установленные в нем подвижные носители информации, связанные с механизмом привода, последний выполнен в виде закрепленных на носителях информации с помощью осей колес и ведомой шестерни, боковые поверхности которых оснащены эксцентричными упорами, подвижно соединенными с установленной на них рейкой, причем ведомая шестерня связана с ведущей шестерней, закрепленной на валу двига теля. На чертеже изображен общий вид устройства для демонстрации рекламы. Устройство состоит из каркасного основания 1, на котором поворотно с помощью осей 2 установлены подвижные носители информации в виде параллельно расположенных пластин 3, имеющих одинаковые размеры и образующих при вертикальном расположении информационной плоскости единую поверхность экран. На свободных концах осей 2 демонстрационных пластин 3 закреплены ведомая шестерня 4 и колеса 5, связанные с рейкой 6, подвижно установленной на упорах 7, эксцентрично расположенных на внешней боковой стороне ведомой шестерни 4 и колес 5. На каркасном основании 1 закреплен также электродвигатель 8, на валу 9 которого размещена ведущая шестерня 10 с упорами 11, взаимодействующими с концевым переключателем, закрепленным на каркасном основании, Концевой переключатель, электрическая схема управленрия электродвигателем и световой источник передачи информации (видеопроектор) на чертеже не показаны. Само собой разумеется, что подвижные носители информации могут иметь также форму многогранника (например, призмы), либо цилиндра, что не влияет на обьем патентной защиты. Устройство работает следующим образом. В дневное время суток на одной стороне информационной плоскости пластин размещается требуемая рекламная информация. В темное время суток включается электродвигатель 8, который с помощью вала 9 и сидящей на нем ведущей шестерни 10 вращает ведомую шестерню 4. В результате взаимодействия ведомой шестерни 4 с рейкой 6 и колесами 5 пластины 3 поворачиваются на угол, определяемый положением упоров 11 (в данном случае на 180°). Воздействие упора 11 на концевой переключатель останавливает электродвигатель 8. При этом противоположная плоскость пластин 3 образует экран с чистой белой поверхностью, что позволяет демонстрировать динамично меняющуюся свето вую рекламу с помощью известных устройств (например, видео-; диа-; кинопроектора). Использование в качестве носителей информации объемных поверхностей позволяет достичь более разнообразные световые эффекты. Например, применение трех- и четырехгранных призм с освещением смежных граней двумя диа- или кинопроекторами дает возможность параллельно демонстрировать два рекламных материала - в зависимости от места нахождения наблюдается. В настоящее время разработана техническая документация устройства, а также опытный образец, испытанный с положительными результатами.
ДивитисяДодаткова інформація
Автори англійськоюLoiko Volodymyr Volodymyrovych
Автори російськоюЛойко Владимир Владимирович
МПК / Мітки
МПК: G09F 11/00
Мітки: демонстрації, реклами, пристрій
