Система подачі палива в газотурбінний двигун
Номер патенту: 25490
Опубліковано: 10.08.2007
Автори: Малєєв Сергій Євгенійович, Пасічник Сергій Миколайович
Формула / Реферат
Система подачі палива в газотурбінний двигун, що містить паливний насос з фільтром, дозатор пускового палива, вузол затримки з електромагнітним клапаном, дозуючий плоский поворотний золотник, виконаний з безпосереднім приводом від електромеханічного перетворювача, датчиком положення і з клапаном постійного перепаду тиску на дозуючому перерізі, яка відрізняється тим, що введена система пластичного змащення для дозуючого плоского поворотного золотника.
Текст

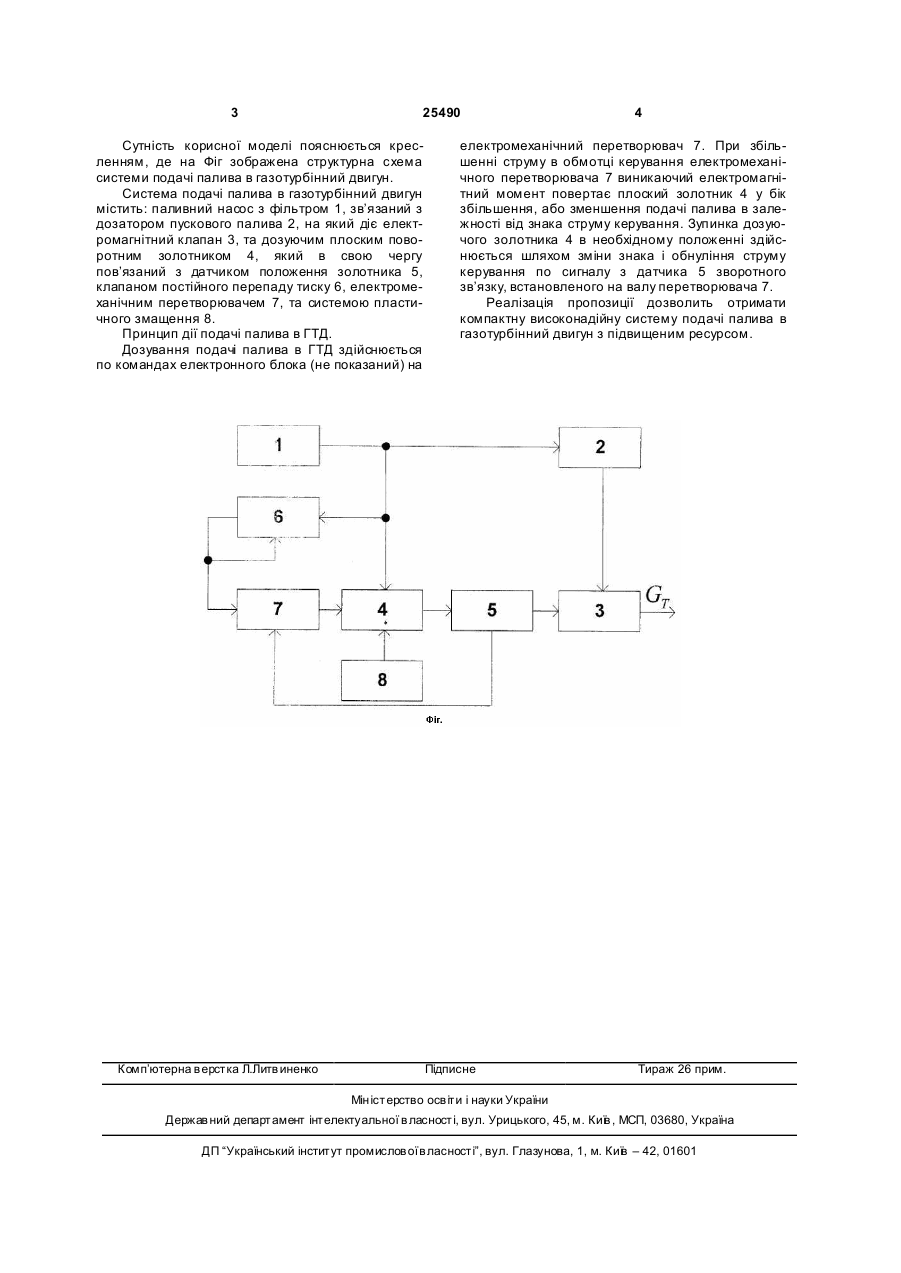

Система подачі палива в газотурбінний двигун, що містить паливний насос з фільтром, доза 3 25490 Сутність корисної моделі пояснюється кресленням, де на Фіг зображена структурна схема системи подачі палива в газотурбінний двигун. Система подачі палива в газотурбінний двигун містить: паливний насос з фільтром 1, зв’язаний з дозатором пускового палива 2, на який діє електромагнітний клапан 3, та дозуючим плоским поворотним золотником 4, який в свою чергу пов’язаний з датчиком положення золотника 5, клапаном постійного перепаду тиску 6, електромеханічним перетворювачем 7, та системою пластичного змащення 8. Принцип дії подачі палива в ГТД. Дозування подачі палива в ГТД здійснюється по командах електронного блока (не показаний) на Комп’ютерна в ерстка Л.Литв иненко 4 електромеханічний перетворювач 7. При збільшенні струму в обмотці керування електромеханічного перетворювача 7 виникаючий електромагнітний момент повертає плоский золотник 4 у бік збільшення, або зменшення подачі палива в залежності від знака струму керування. Зупинка дозуючого золотника 4 в необхідному положенні здійснюється шляхом зміни знака і обнуління струму керування по сигналу з датчика 5 зворотного зв’язку, встановленого на валу перетворювача 7. Реалізація пропозиції дозволить отримати компактну високонадійну систему подачі палива в газотурбінний двигун з підвищеним ресурсом. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem of fuel supply to combustion engine
Автори англійськоюPasichnyk Serhii Mykolaiovych
Назва патенту російськоюСистема подачи топлива в газотурбинный двигатель
Автори російськоюПасичник Сергей Николаевич
МПК / Мітки
МПК: F02C 9/26
Мітки: подачі, двигун, система, палива, газотурбінний
