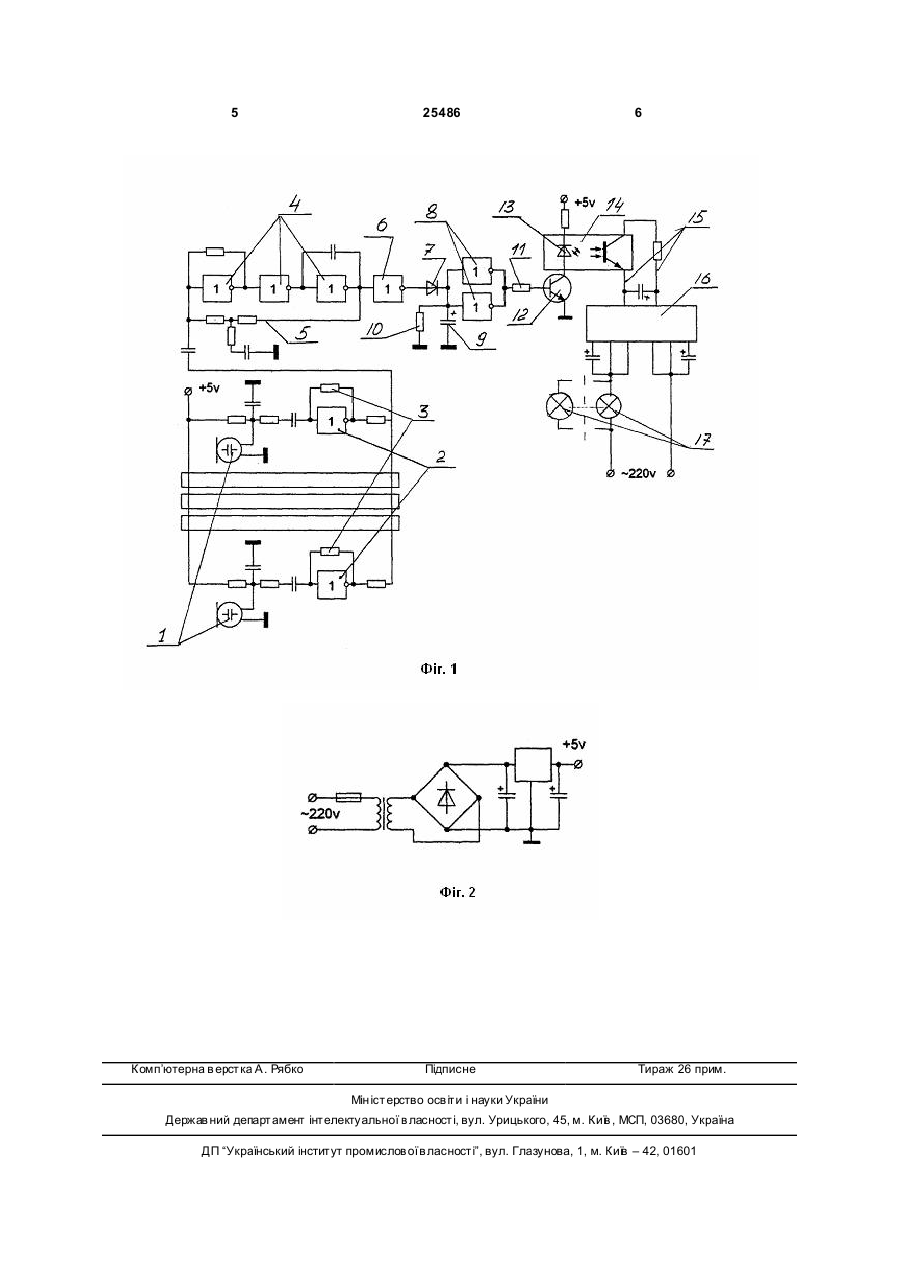

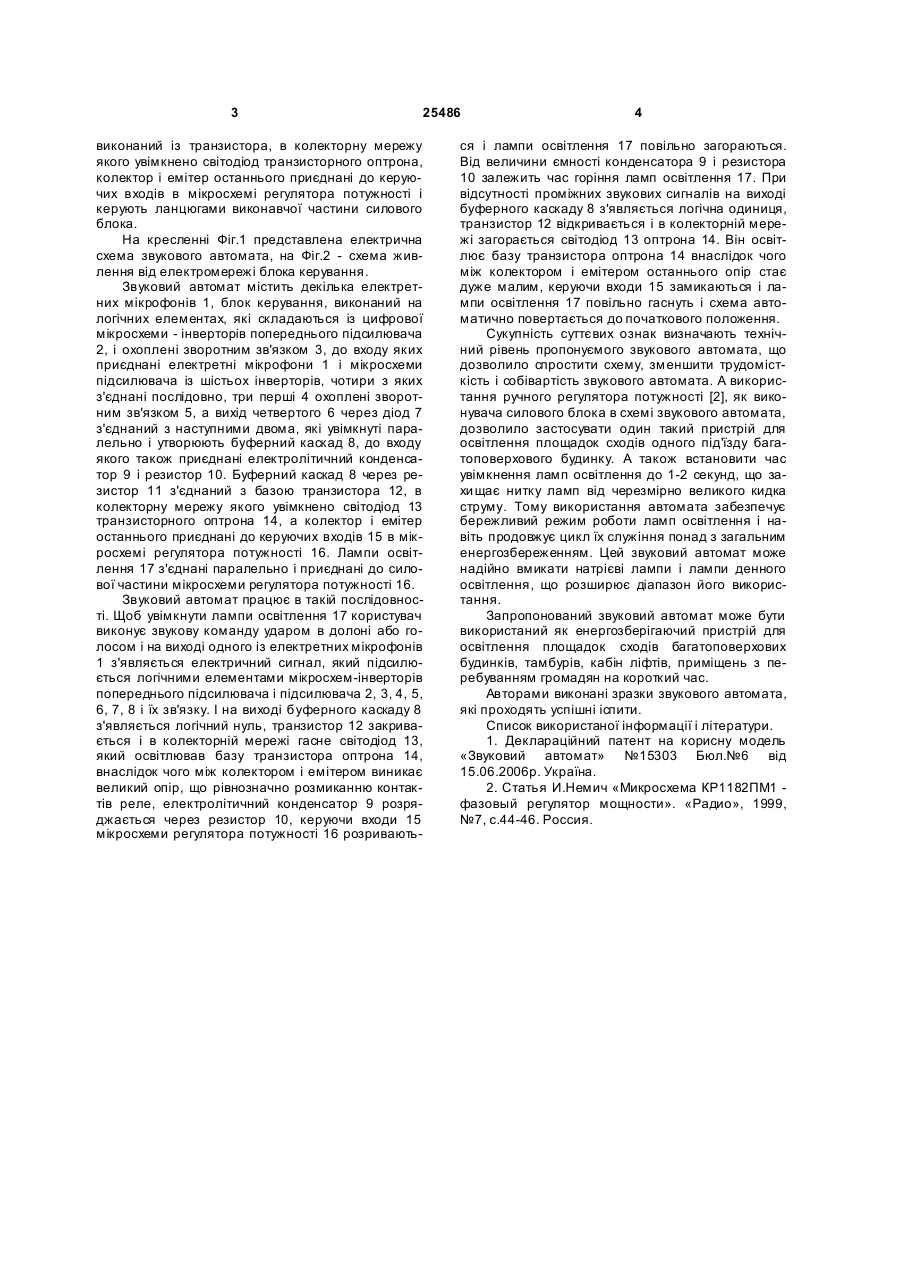

Звуковий автомат, що містить мікрофони, блок керування, виконаний на логічних елементах, і кінцевий каскад, який керує ланцюгами виконавчої частини силового блока, який відрізняється тим, що логічні елементи складаються із цифрової 3 25486 виконаний із транзистора, в колекторну мережу якого увімкнено світодіод транзисторного оптрона, колектор і емітер останнього приєднані до керуючих входів в мікросхемі регулятора потужності і керують ланцюгами виконавчої частини силового блока. На кресленні Фіг.1 представлена електрична схема звукового автомата, на Фіг.2 - схема живлення від електромережі блока керування. Звуковий автомат містить декілька електретних мікрофонів 1, блок керування, виконаний на логічних елементах, які складаються із цифрової мікросхеми - інверторів попереднього підсилювача 2, і охоплені зворотним зв'язком 3, до входу яких приєднані електретні мікрофони 1 і мікросхеми підсилювача із шістьох інверторів, чотири з яких з'єднані послідовно, три перші 4 охоплені зворотним зв'язком 5, а вихід четвертого 6 через діод 7 з'єднаний з наступними двома, які увімкнуті паралельно і утворюють буферний каскад 8, до входу якого також приєднані електролітичний конденсатор 9 і резистор 10. Буферний каскад 8 через резистор 11 з'єднаний з базою транзистора 12, в колекторну мережу якого увімкнено світодіод 13 транзисторного оптрона 14, а колектор і емітер останнього приєднані до керуючих входів 15 в мікросхемі регулятора потужності 16. Лампи освітлення 17 з'єднані паралельно і приєднані до силової частини мікросхеми регулятора потужності 16. Звуковий автомат працює в такій послідовності. Щоб увімкнути лампи освітлення 17 користувач виконує звукову команду ударом в долоні або голосом і на виході одного із електретних мікрофонів 1 з'являється електричний сигнал, який підсилюється логічними елементами мікросхем-інверторів попереднього підсилювача і підсилювача 2, 3, 4, 5, 6, 7, 8 і їх зв'язку. І на виході буферного каскаду 8 з'являється логічний нуль, транзистор 12 закривається і в колекторній мережі гасне світодіод 13, який освітлював базу транзистора оптрона 14, внаслідок чого між колектором і емітером виникає великий опір, що рівнозначно розмиканню контактів реле, електролітичний конденсатор 9 розряджається через резистор 10, керуючи входи 15 мікросхеми регулятора потужності 16 розривають 4 ся і лампи освітлення 17 повільно загораються. Від величини ємності конденсатора 9 і резистора 10 залежить час горіння ламп освітлення 17. При відсутності проміжних звукових сигналів на виході буферного каскаду 8 з'являється логічна одиниця, транзистор 12 відкривається і в колекторній мережі загорається світодіод 13 оптрона 14. Він освітлює базу транзистора оптрона 14 внаслідок чого між колектором і емітером останнього опір стає дуже малим, керуючи входи 15 замикаються і лампи освітлення 17 повільно гаснуть і схема автоматично повертається до початкового положення. Сукупність суттєвих ознак визначають технічний рівень пропонуємого звукового автомата, що дозволило спростити схему, зменшити трудомісткість і собівартість звукового автомата. А використання ручного регулятора потужності [2], як виконувача силового блока в схемі звукового автомата, дозволило застосувати один такий пристрій для освітлення площадок сходів одного під'їзду багатоповерхового будинку. А також встановити час увімкнення ламп освітлення до 1-2 секунд, що захи щає нитку ламп від черезмірно великого кидка струму. Тому використання автомата забезпечує бережливий режим роботи ламп освітлення і навіть продовжує цикл їх служіння понад з загальним енергозбереженням. Цей звуковий автомат може надійно вмикати натрієві лампи і лампи денного освітлення, що розширює діапазон його використання. Запропонований звуковий автомат може бути використаний як енергозберігаючий пристрій для освітлення площадок сходів багатоповерхових будинків, тамбурів, кабін ліфтів, приміщень з перебуванням громадян на короткий час. Авторами виконані зразки звукового автомата, які проходять успішні іспити. Список використаної інформації і літератури. 1. Деклараційний патент на корисну модель «Звуковий автомат» №15303 Бюл.№6 від 15.06.2006р. Україна. 2. Статья И.Немич «Микросхема КР1182ПМ1 фазовый регулятор мощности». «Радио», 1999, №7, с.44-46. Россия. 5 Комп’ютерна в ерстка А. Рябко 25486 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
