Лопатка колеса радіального вентилятора
Номер патенту: 25526
Опубліковано: 10.08.2007
Автори: Ладік Валерій Григорович, Лелека Валентина Віталіївна, Васильєв Юрій Валерійович, Костенко Володимир Анатолійович
Формула / Реферат
Лопатка колеса радіального вентилятора, що складається з носової частини, хвостовика та з'єднаних з ними верхнього й нижнього листів, при цьому листи з'єднані між собою фігурними ребрами жорсткості, яка відрізняється тим, що ребра жорсткості повернені своїми кінцями до верхнього листа.
Текст

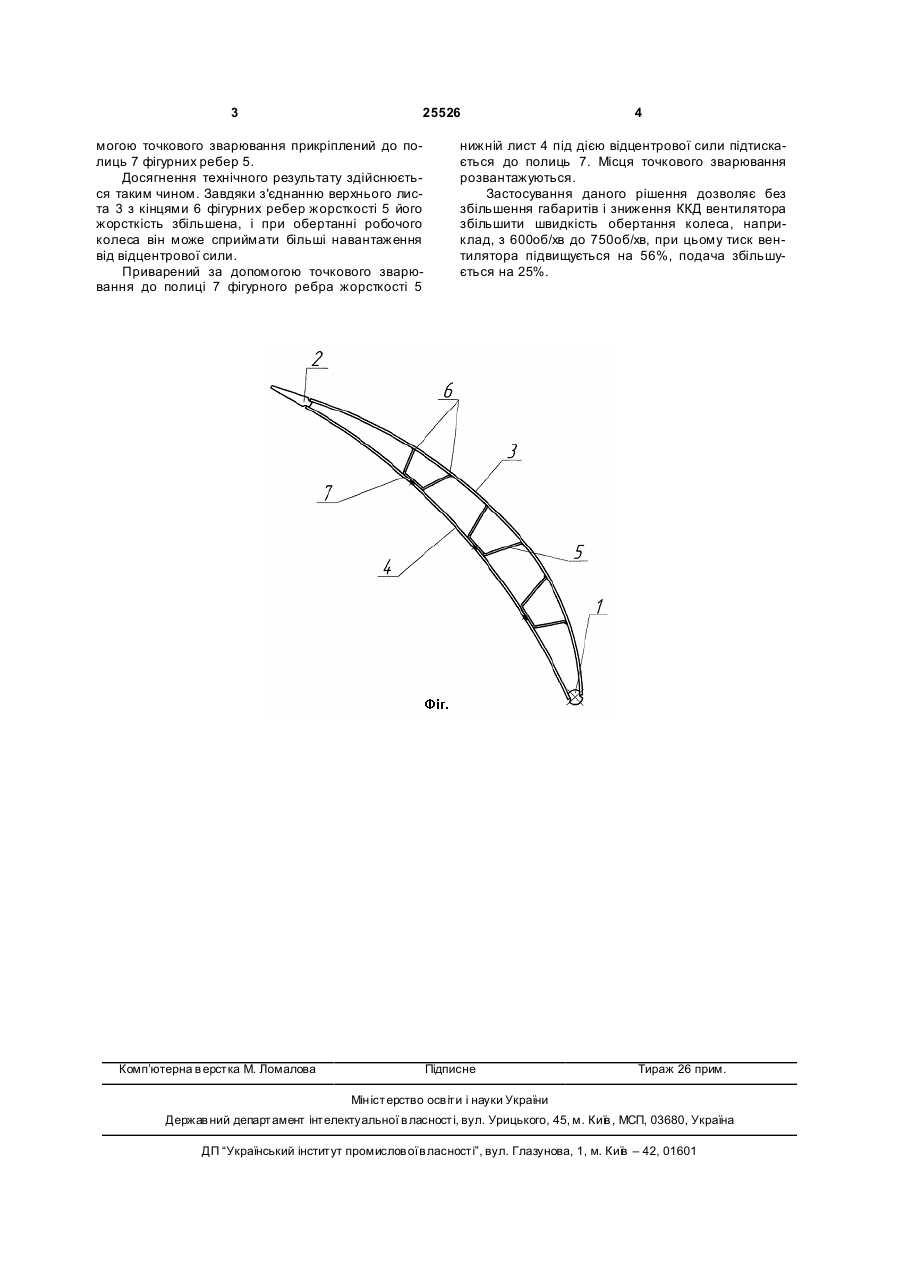

Лопатка колеса радіального вентилятора, що складається з носової частини, хвостовика та з'єднаних з ними верхнього й нижнього листів, при цьому листи з'єднані між собою фігурними ребрами жорсткості, яка відрізняється тим, що ребра жорсткості повернені своїми кінцями до верхнього листа. (19) (21) u200703872 (22) 06.04.2007 (24) 10.08.2007 (46) 10.08.2007, Бюл. №12, 2007р. (72) Васильєв Юрій Валерійович, Лелека Валентина Віталіївна, Ладік Валерій Григорович, Костенко Володимир Анатолійович (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТА 3 25526 могою точкового зварювання прикріплений до полиць 7 фігурних ребер 5. Досягнення технічного результату здійснюється таким чином. Завдяки з'єднанню верхнього листа 3 з кінцями 6 фігурних ребер жорсткості 5 його жорсткість збільшена, і при обертанні робочого колеса він може сприймати більші навантаження від відцентрової сили. Приварений за допомогою точкового зварювання до полиці 7 фігурного ребра жорсткості 5 Комп’ютерна в ерстка М. Ломалова 4 нижній лист 4 під дією відцентрової сили підтискається до полиць 7. Місця точкового зварювання розвантажуються. Застосування даного рішення дозволяє без збільшення габаритів і зниження ККД вентилятора збільшити швидкість обертання колеса, наприклад, з 600об/хв до 750об/хв, при цьому тиск вентилятора підвищується на 56%, подача збільшується на 25%. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBlade of wheel of radial fan
Автори англійськоюVasyliev Yurii Valeriiovych, Leleka Valentyna Vitaliivna, Ladik Valerii Hryhorovych, Kostenko Volodymyr Anatoliiovych
Назва патенту російськоюЛопатка колеса радиального вентилятора
Автори російськоюВасильев Юрий Валерьевич, Лелека Валентина Витальевна, Ладик Валерий Григорьевич, Костенко Владимир Анатольевич
МПК / Мітки
МПК: F04D 17/00
Мітки: радіального, лопатка, вентилятора, колеса
