Колесо радіального вентилятора

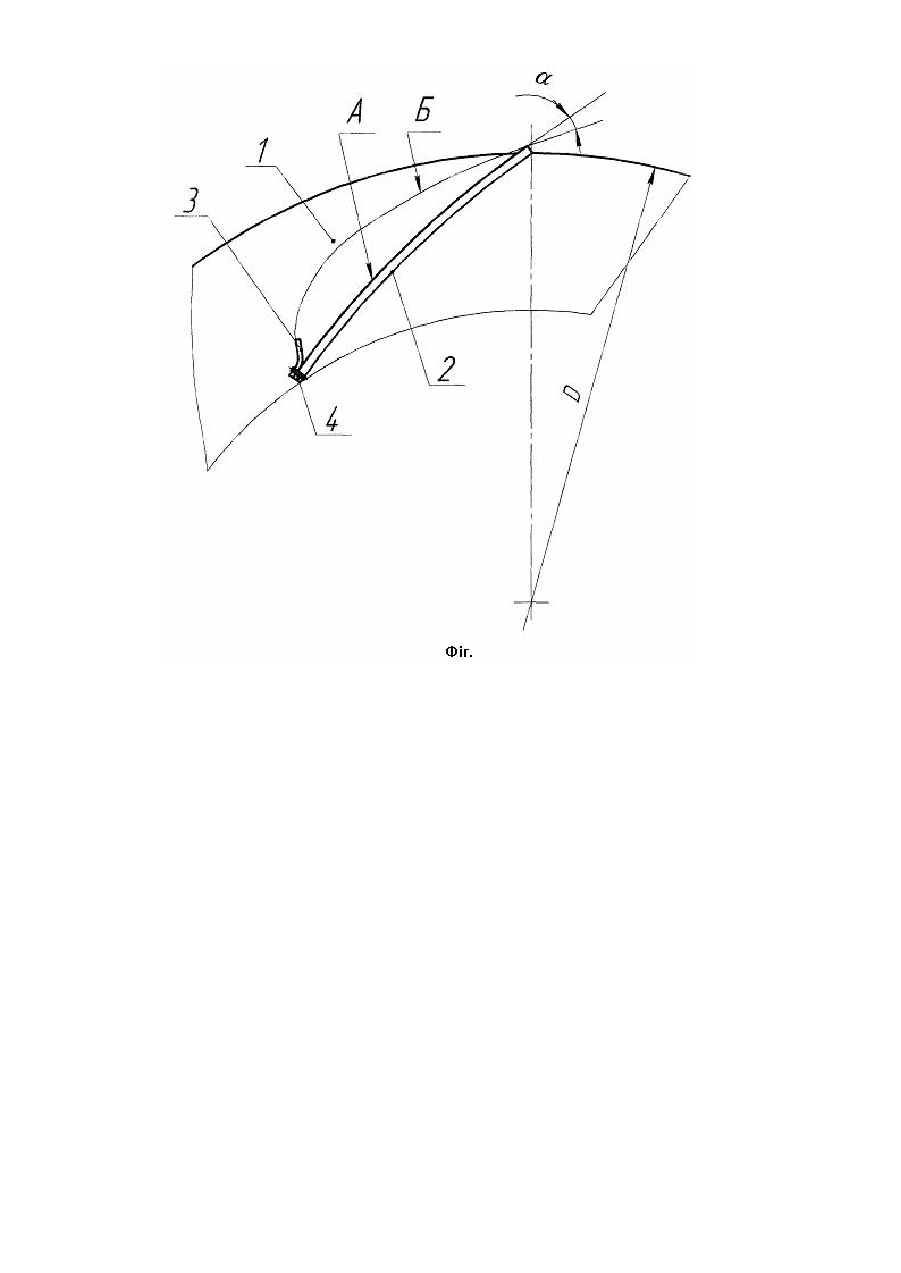

Корисна модель належить до радіальних турбомашин, переважно до радіальних вентиляторів. Відоме колесо радіального вентилятора, яке містить корінний і покривний диски та розміщені між ними загнуті назад лопатки [Г.А. Бабак, К.П. Бочаров, А.Т. Волохов и др. Шахтные вентиляторные установки главного проветривания, - М: Недра, 1982, с. 32, рис. 2.12]. Недоліком аналога є те, що елементи колеса жорстко зв'язані між собою, що не дозволяє у разі необхідності знижувати робочі параметри колеса. Відоме прийняте за прототип колесо радіального вентилятора [пат. України №5489 від 21.06.2004, опубл. 15.03.2005, бюл. №3]. Колесо містить корінний і покривний диски та розміщені між ними загнуті назад лопатки. Кожна з лопаток на вихідній частині оснащена пружним елементом, виконаним у вигляді плоскої пластини. При обертанні колеса під впливом відцентрових сил елемент вигинається назустріч потоку, збільшуючи кут ви ходу потоку з колеса. Варіюючи довжиною та модулем пружності елемента, можна підвищувати робочі параметри колеса. Недоліком прототипу є неможливість зниження робочих параметрів колеса. Завданням передбачуваної корисної моделі є одержання колеса радіального вентилятора, конструкція якого дозволяє знижувати робочі параметри колеса. Завдання вирішується тим, що в колесі радіального вентилятора, який містить корінний і покривний диски та розміщені між ними загнуті назад лопатки, кожна з яких має робочу поверхню й постачена пружним елементом у вигляді пластини, відповідно до корисної моделі, пружний елемент розміщений на робочій поверхні лопатки, одним кінцем з'єднаний з носовою частиною лопатки, а його довжина становить 0,01-0,20 діаметра колеса. Виконання в колесі радіального вентилятора елементів, виконаних у вигляді пластин із пружного матеріалу, розміщених на робочих поверхнях лопаток, одним кінцем з'єднаних з носовими частинами лопаток, призводить до того, що при обертанні колеса під впливом відцентрових сил пружний елемент вигинається назустріч потоку. Потік відривається від лопатки та зменшує кут ви ходу з колеса. Зменшення кута виходу потоку з колеса та відрив його від лопатки призводить до зниження робочих параметрів колеса. Варіюючи довжиною та модулем пружності елемента, можна здійснювати зниження робочих параметрів колеса. На фігурі показаний фрагмент поздовжнього розрізу колеса радіального вентилятора, яке заявляється. Колесо радіального вентилятора містить корінний 1 і покривний (не показаний) диски та розміщені між ними загнуті назад лопатки 2. Лопатка 2 має робочу поверхню А. На робочій поверхні А розміщений пружний елемент 3, виконаний у вигляді пластини. Пружний елемент 3 одним кінцем з'єднаний з носовою частиною 4 лопатки. Довжина пружного елемента 3 становить 0,01-0,20 діаметра колеса D. Лінія Б - лінія відриву потоку від лопатки 2. Кут α - к ут, на величину якого зменшується кут ви ходу потоку з колеса. Досягнення технічного результату здійснюється таким чином. При обертанні колеса під впливом відцентрових сил пружний елемент 3 вигинається назустріч потоку. Потік відривається від лопатки 2, рухається по лінії Б та виходить із колеса під кутом, зменшеним у порівнянні з кутом виходу прототипу на величину кута α. Відрив потоку від лопатки 2 і зменшення кута виходу потоку з колеса і призводить до зниження його робочих параметрів. Варіюючи довжиною та модулем пружності елемента 3 (вибираючи його величину, наприклад, із проміжку від 90 до 900кг/см 2), знижують робочі параметри колеса. Проміжок величин довжини пружного елемента встановлений експериментально. Використання корисної моделі дозволяє регулювати режим роботи радіального вентилятора без вхідного напрямного апарата.
