Спосіб визначення твердості по брінелю
Номер патенту: 25887
Опубліковано: 27.08.2007
Автори: Грищенко Микола Анатолійович, Перков Борис Олексійович, Вакуленко Ігор Олексійович, Перков Олег Миколайович
Формула / Реферат
Спосіб визначення твердості по Брінелю (НВ) вуглецевих сталей, за яким вимірюють швидкість розповсюдження звукових коливань (V) в металі, який відрізняється тим, що величину НВ визначають з обернено пропорційного співвідношення між поточними значеннями НВ і V для визначеної марки сталі.
Текст

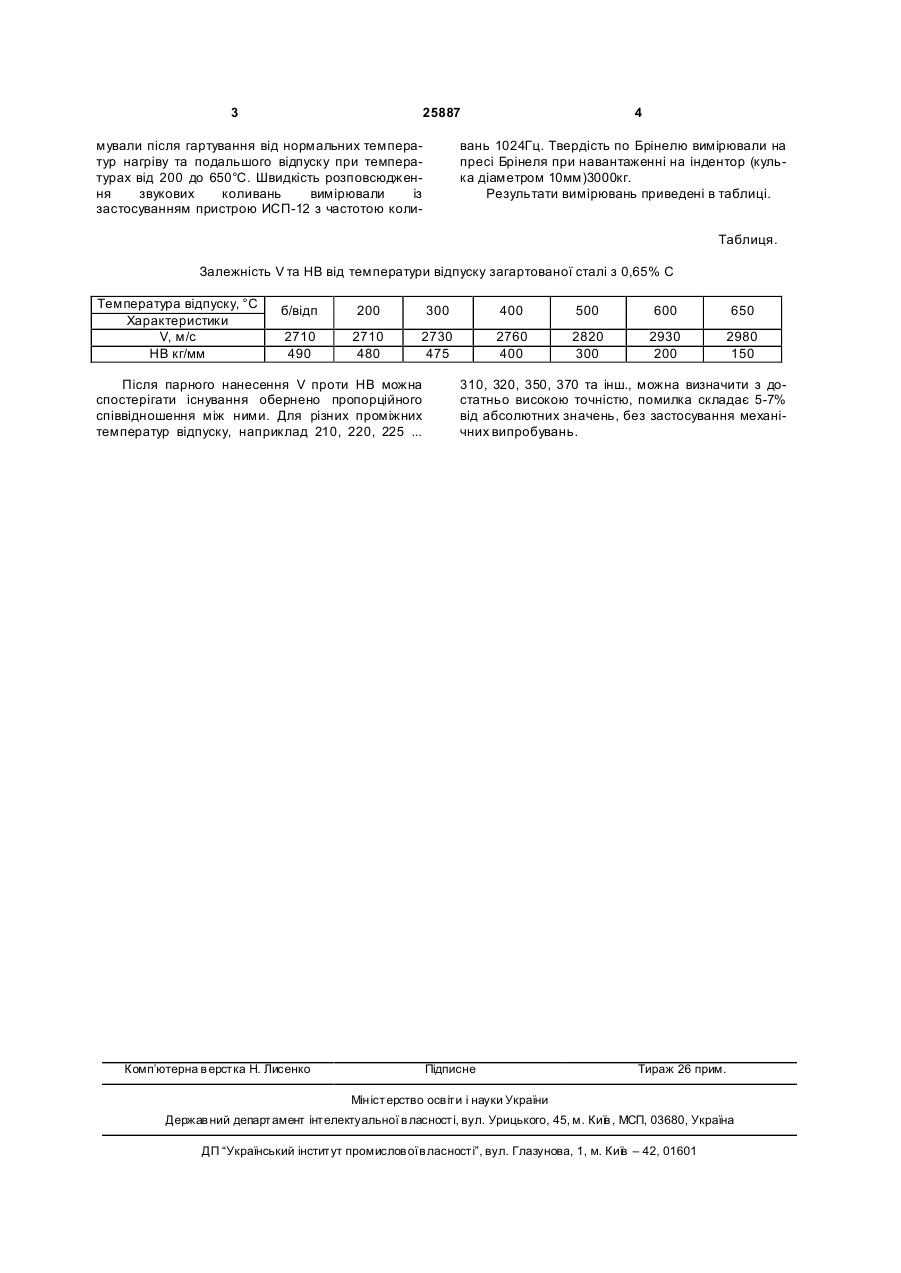

Спосіб визначення твердості по Брінелю (НВ) вуглецевих сталей, за яким вимірюють швидкість розповсюдження звукових коливань (V) в металі, який відрізняється тим, що величину НВ визначають з обернено пропорційного співвідношення між поточними значеннями НВ і V для визначеної марки сталі. (19) (21) u200704138 (22) 16.04.2007 (24) 27.08.2007 (46) 27.08.2007, Бюл. № 13, 2007 р. (72) Вакуленко Ігор Олексійович, Перков Олег Миколайович, Грищенко Микола Анатолійович, Перков Борис Олексійович (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ ІМЕНІ АКАДЕМІКА В.ЛАЗАРЯНА 3 25887 мували після гартування від нормальних температур нагріву та подальшого відпуску при температурах від 200 до 650°С. Швидкість розповсюдження звукових коливань вимірювали із застосуванням пристрою ИСП-12 з частотою коли 4 вань 1024Гц. Твердість по Брінелю вимірювали на пресі Брінеля при навантаженні на індентор (кулька діаметром 10мм)3000кг. Результати вимірювань приведені в таблиці. Таблиця. Залежність V та НВ від температури відпуску загартованої сталі з 0,65% С Температура відпуску, °С Характеристики V, м/с НВ кг/мм б/відп 200 300 400 500 600 650 2710 490 2710 480 2730 475 2760 400 2820 300 2930 200 2980 150 Після парного нанесення V проти НВ можна спостерігати існування обернено пропорційного співвідношення між ними. Для різних проміжних температур відпуску, наприклад 210, 220, 225 ... Комп’ютерна в ерстка Н. Лисенко 310, 320, 350, 370 та інш., можна визначити з достатньо високою точністю, помилка складає 5-7% від абсолютних значень, без застосування механічних випробувань. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determining the brinell hardness number of carbon steel
Автори англійськоюVakulenko Igor Oleksiiovych, Perkov Oleh Mykolaiovych, Hryschenko Mykola Anatoliiovych
Назва патенту російськоюСпособ определения твердости по бринеллю углеродистой стали
Автори російськоюВакуленко Игорь Алексеевич, Перков Олег Николаевич, Грищенко Николай Анатолиевич
МПК / Мітки
МПК: G01N 29/00
Мітки: брінелю, визначення, спосіб, твердості
Код посилання
<a href="https://ua.patents.su/2-25887-sposib-viznachennya-tverdosti-po-brinelyu.html" target="_blank" rel="follow" title="База патентів України">Спосіб визначення твердості по брінелю</a>
Спосіб визначення твердості металів
Номер патенту: 10713
Опубліковано: 15.11.2005
Автор: КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ
МПК: G01N 33/20, G01N 3/40
Мітки: твердості, металів, визначення, спосіб
Формула / Реферат:
Спосіб визначення твердості металів, які мають анізотропію властивостей, що включає випробування зразків різними інденторами, який відрізняється тим, що визначення твердості металів виконують шляхом пластичної деформації під дією статичного навантаження, з використанням як індентора зрізаної з торців під кутом α в бік робочого леза тригранної призми з кутом при вершині β, лезо якої шириною L при втисненні в зразок орієнтують під...
Спосіб визначення твердості деревини
Номер патенту: 10793
Опубліковано: 15.11.2005
Автор: КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ
МПК: G01N 3/40
Мітки: деревини, визначення, твердості, спосіб
Формула / Реферат:
Спосіб визначення твердості деревини, що включає втискування в деревину індентора під дією статичного навантаження, який відрізняється тим, що як індентор використовують зрізану з торців під кутом α в бік робочого леза тригранну призму з кутом при вершині β, лезо якої шириною L при втисканні в зразок орієнтують відносно волокон деревини під необхідними кутами, а значення твердості розраховують діленням величини навантаження (Р) на...
Спосіб визначення твердості металу та пристрій для його здійснення
Номер патенту: 26786
Опубліковано: 12.11.1999
Автор: Гербштейн Валентин Михайлович
МПК: G01N 3/40
Мітки: спосіб, твердості, пристрій, металу, визначення, здійснення
Формула / Реферат:
1. Спосіб визначення твердості металу втисненням у дослідний зразок твердого щупа, який відрізняється тим, що втиснюють одночасно два твердих електропровідних щупа у безпосередній близькості один від одного, а твердість визначають по величині електричного опору між двома втисненими у дослідний зразок щупами.2. Спосіб по п.1, який відрізняється тим, що щупи втиснюють і вимірювання проводять в ударному, імпульсному режимі.3....
Спосіб визначення твердості матеріалу при температурі до 1100 грд с і вище на повітрі
Номер патенту: 28203
Опубліковано: 16.10.2000
Автори: Наумик Валерій Владиленович, Жеманюк Павло Дмитрович, Цивірко Едуард Іванович, Бялик Гаррі Абрамович
МПК: G01B 13/00, G01N 3/40
Мітки: температури, визначення, твердості, матеріалу, грд, спосіб, повітрі
Формула / Реферат:
1.Способ определения твердости материала при температуре до 1100°С и выше на воздухе, заключающийся в том, что при нагреве образца и индентора одновременно внедряют индентор в образец под действием постоянной нагрузки, отличающийся тем, что при измерении геометрических параметров отпечатка, учитывают влияние поверхностного окалинообразования по контрольным отпечаткам, полученным при комнатной температуре до нагрева путем определения величины...
Спосіб визначення твердості по висоті шару наплавленого металу на циліндричні деталі
Номер патенту: 60216
Опубліковано: 15.09.2003
Автори: Засуха Юлія Михайлівна, Василенко Михайло Олександрович, Кузьміч Ярослав Анатолійович, Василенко Тетяна Михайлівна
Мітки: деталі, висоті, шару, циліндричні, спосіб, визначення, твердості, металу, наплавленого
Формула / Реферат:
1. Спосіб визначення твердості по висоті шару наплавленого металу на циліндричні деталі, що включає операції підготовки зразка для визначення твердості, його фіксації в приладі і проведення замірів, який відрізняється тим, що при виконанні операції підготовки зразка для визначення твердості спочатку зрізають наплавлений на циліндричну деталь шар металу у площині, дотичній до циліндричної поверхні непроплавленого металу деталі, а потім...
Попередній патент: Спосіб підтримуючого лікування пародонтиту
Наступний патент: Композиційне феромагнітне покриття
Випадковий патент: Спосіб і установка для енергозбереження в оптичних електротехнологіях
