Пристрій для охолодження стрічки скла, яка отримується за методом флоат-процесу

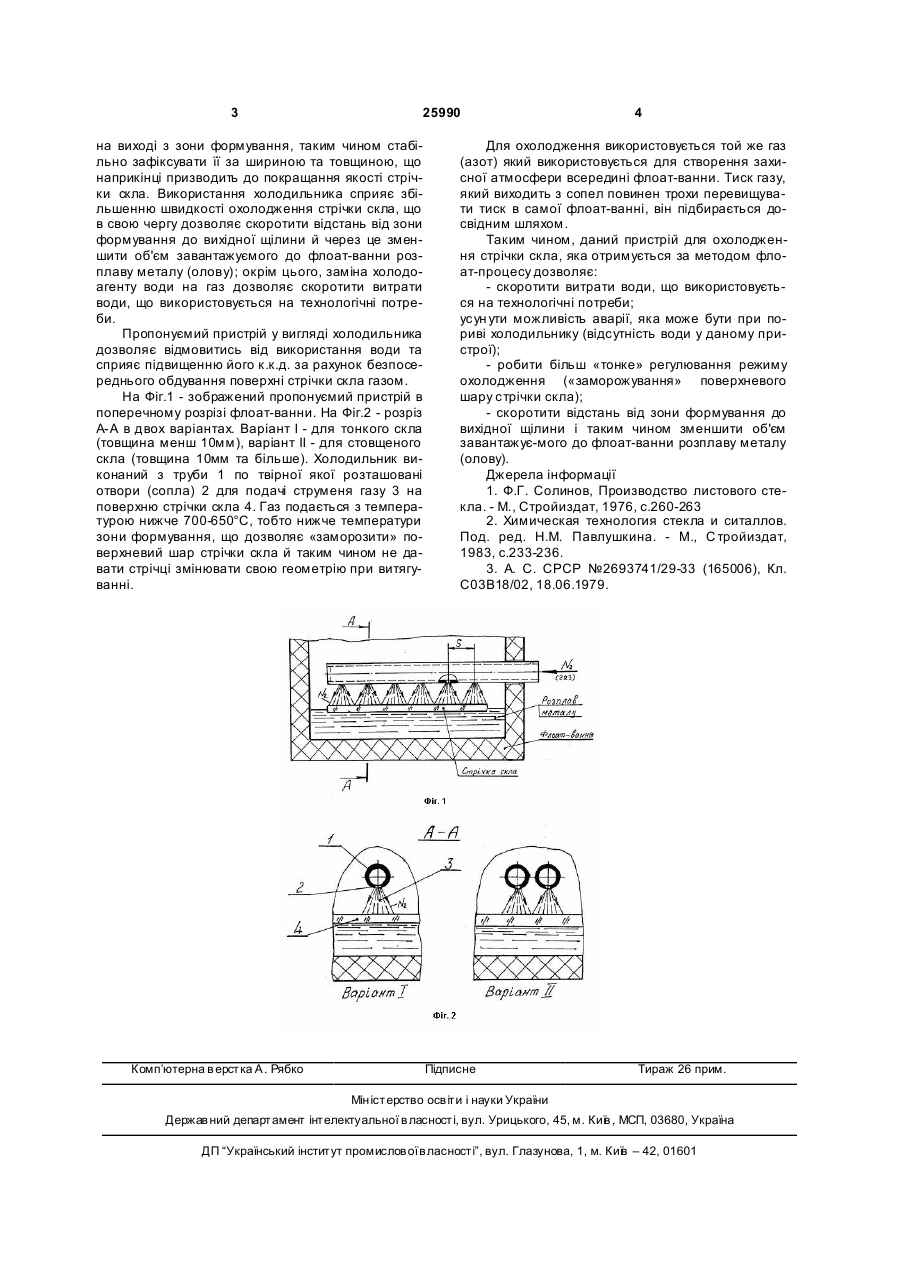

Пристрій для охолодження стрічки скла, яка отримується за методом флоат-процесу, що розташований на виході з зони формування, складається з холодильника, який відрізняється тим, що холодильник виконаний у вигляді тр уби, по твірній якої розташовані отвори (сопла) для подачі струменя газу на поверхню стрічки скла. (19) (21) u200705228 (22) 14.05.2007 (24) 27.08.2007 (46) 27.08.2007, Бюл. № 13, 2007 р. (72) Борулько Віктор Іванович, Борулько Павло Вікторович, Зуділов Борис Вікторович (73) Борулько Віктор Іванович, Борулько Павло Вікторович, Зуділов Борис Вікторович 3 25990 на виході з зони формування, таким чином стабільно зафіксувати її за шириною та товщиною, що наприкінці призводить до покращання якості стрічки скла. Використання холодильника сприяє збільшенню швидкості охолодження стрічки скла, що в свою чергу дозволяє скоротити відстань від зони формування до вихідної щілини й через це зменшити об'єм завантажуємого до флоат-ванни розплаву металу (олову); окрім цього, заміна холодоагенту води на газ дозволяє скоротити витрати води, що використовується на технологічні потреби. Пропонуємий пристрій у вигляді холодильника дозволяє відмовитись від використання води та сприяє підвищенню його к.к.д. за рахунок безпосереднього обдування поверхні стрічки скла газом. На Фіг.1 - зображений пропонуємий пристрій в поперечному розрізі флоат-ванни. На Фіг.2 - розріз А-А в двох варіантах. Варіант І - для тонкого скла (товщина менш 10мм), варіант II - для стовщеного скла (товщина 10мм та більше). Холодильник виконаний з труби 1 по твірної якої розташовані отвори (сопла) 2 для подачі струменя газу 3 на поверхню стрічки скла 4. Газ подається з температурою нижче 700-650°С, тобто нижче температури зони формування, що дозволяє «заморозити» поверхневий шар стрічки скла й таким чином не давати стрічці змінювати свою геометрію при витягуванні. Комп’ютерна в ерстка А. Рябко 4 Для охолодження використовується той же газ (азот) який використовується для створення захисної атмосфери всередині флоат-ванни. Тиск газу, який виходить з сопел повинен трохи перевищувати тиск в самої флоат-ванні, він підбирається досвідним шляхом. Таким чином, даний пристрій для охолодження стрічки скла, яка отримується за методом флоат-процесу дозволяє: - скоротити витрати води, що використовується на технологічні потреби; усун ути можливість аварії, яка може бути при пориві холодильнику (відсутність води у даному пристрої); - робити більш «тонке» регулювання режиму охолодження («заморожування» поверхневого шару стрічки скла); - скоротити відстань від зони формування до вихідної щілини і таким чином зменшити об'єм завантажує-мого до флоат-ванни розплаву металу (олову). Джерела інформації 1. Ф.Г. Солинов, Производство листового стекла. - М., Стройиздат, 1976, с.260-263 2. Химическая технология стекла и ситаллов. Под. ред. Н.М. Павлушкина. - М., С тройиздат, 1983, с.233-236. 3. А. С. СРСР №2693741/29-33 (165006), Кл. С03В18/02, 18.06.1979. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
