Магнітний підривник

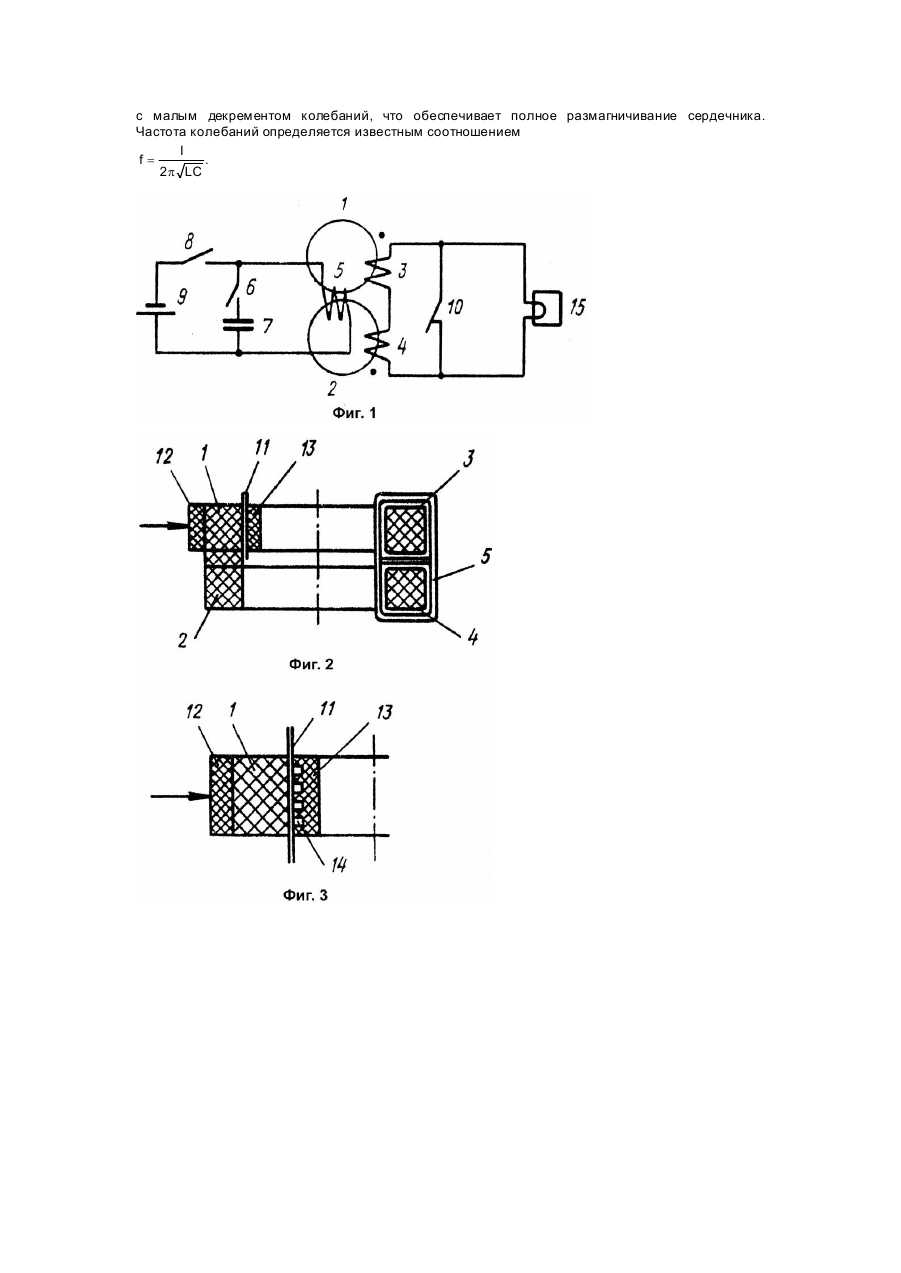

Изобретение относится к предохранительно детонационным устройствам, в частности к устройствам, в которых предохранение осуществляется за счет размагничивания ферромагнитного сердечника, а снятие предохранения - намагничиванием сердечника. Известен взрыватель, состоящий из тороидального сердечника, выполненного из ферромагнитного материала с незначительной коэрцитивной силой и высокой остаточной индукцией, снабженный несколькими обмотками, одна из обмоток подключена к магнитоударному датчику, генератору электрического импульса, вторая обмотка присоединена к источнику постоянного тока через включатель снятия предохранения, обмотка, обеспечивающая начальное смещение (подмагничивание), подключена к источнику постоянного тока, а четвертая обмотка через элементы коммутации и диод подключена к детонатору. Недостатком известного взрывателя является то, что для обеспечения исключения преждевременного срабатывания детонатора необходимо наличие подключенного источника питания к обмотке подмагничивания. Целью изобретения является повышение безопасности и надежности работы. Цель изобретения достигается тем, что в магнитный взрыватель введен второй ферромагнитный сердечник, выходные обмотки обоих сердечников соединены встречно, причем оба сердечника охвачены обмоткой подмагничивания, а к обмотке подмагничивания через контакт, находящийся в открытом состоянии, подключена емкость, выходы выходных обмоток закорочены нормально замкнутым контактом, при этом нормально замкнутый контакт, шунтирующий вы ходные обмотки, выполнен в виде фольги из электропроводного материала, размещенной на внутренней поверхности сердечника и прижатой к нему вставкой из электроизоляционного материала, снабженной прорезями, выполненными в поперечном направлении протекающего тока в фольге, которая размещена напротив взрывчатого вещества, возбуждающего работу устройства. На фиг.1 приведена схема магнитного взрывателя; на фиг.2 и 3 - конструкция шунтирующего контакта. Взрыватель состоит из двух сердечников 1 и 2, выполненных из ферромагнитного материала с высокой остаточной индукцией, снабженных обмотками 3 и 4, которые включены последовательно встречно, сердечники наложены друг на друга, охвачены обмоткой 5 подмагничивания, к выводам которой через нормально открытый контакт 6 параллельно подключена емкость 7, а через контакт 8 обмотка подключена к источнику 9 тока, выходные обмотки 3 и 4 зашунтированы контактом 10, выполненным в виде фольги 11, которая прижата к внутренней поверхности одного из сердечников, например 1 на котором установлен заряд ВВ 12 управления, при этом фольга прижата вставкой 13, снабженной прорезями 14 таким образом, что они направлены поперек течению тока в фольге. Устройство работает следующим образом. В исходном положении контакты 6 и 8 разомкнуты, а контакт замкнут. Взведение взрывателя (снятие предохранения) осуществляется путем замыкания контакта 8, при этом по обмотке 5 подмагничивания протекает ток, который намагничивает оба сердечника 1 и 2, при этом на нагрузке 5 генератора не будет импульса тока, так как выходные обмотки включены встречно, а также нагрузка 5 зашунтирована контактом 10. Контакт 6 может быть оставлен включенным или выключенным, а в последнем случае сердечники останутся намагниченными до остаточной индукции Br. При инициировании заряда 12 ВВ от внешнего инициатора ударная волна, распространяясь по одному из сердечников, например 1, размагничивает его, в результате чего на обмотке 3 формируется ЭДС и в цепи обмоток 3 и 4 и через контакт 10 протекает ток. При выходе ударной волны на тыльную (внутреннюю) поверхность сердечника 1 в зоне установки фольги 11 за счет явления откола происходит разрушение фольги на гранях прорезей 14 вставки 13, выполненной из электроизоляционного материала. Разрыв контакта 10 приводит к формированию импульса тока в электродетонаторе 15 по известным законам электродинамики. Если возникает необходимость восстановить предохранение во взрывателе, то для этой цели необходимо замкнуть контакт 6, подключив этим емкость 7 к обмотке 5 подмагничивания, далее замкнуть и разомкнуть контакт 8, при этом за счет затухающи х свободных колебаний в контуре образованной емкостью 7 обмоткой 5 подмагничивания произойдет полное размагничивание обоих сердечников 1 и 2. Для этого необходимо, чтобы номинал конденсатора 7 был таким, чтобы выполнялось условие L >> R, C где L - индуктивность обмотки подмагничивания; C - номинал конденсатора; R - активное сопротивление контура. Приняв в неравенстве условие в два порядка, получим соотношения для определения номинала конденсатора L C= . (0,01 ) 2 R В этом случае гарантируется формирование затухающи х электрических колебаний в контуре с малым декрементом колебаний, что обеспечивает полное размагничивание сердечника. Частота колебаний определяется известным соотношением I f= . 2p LC
