Закупорювальний пристрій

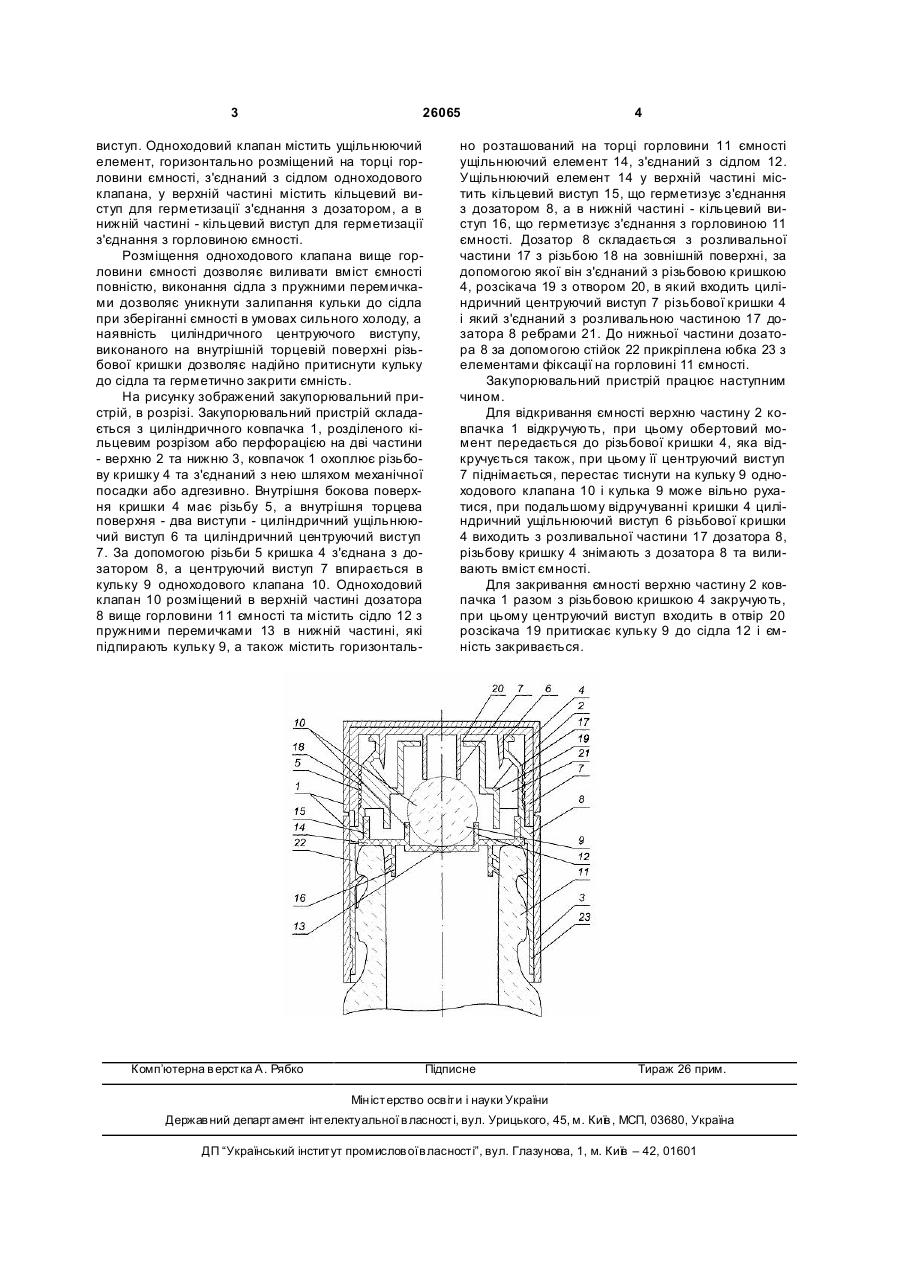

1. Закупорювальний пристрій, що містить циліндричний ковпачок, який охоплює різьбову кришку та з'єднаний з нею шляхом механічної посадки або адгезивно, кришка за допомогою різьби з'єднана з дозатором, пристосованим для фіксації на горловині ємності, та одноходовий клапан з кулькою, який відрізняється тим, що вн утрішня торцева поверхня кришки містить циліндричний центрувальний виступ, одноходовий клапан розміщений у верхній частині дозатора вище горловини ємності, а його сідло в нижній частині містить пружні перемички, дозатор додатково містить розсікач з отвором для циліндричного центрувального виступу. U 1 3 26065 виступ. Одноходовий клапан містить ущільнюючий елемент, горизонтально розміщений на торці горловини ємності, з'єднаний з сідлом одноходового клапана, у верхній частині містить кільцевий виступ для герметизації з'єднання з дозатором, а в нижній частині - кільцевий виступ для герметизації з'єднання з горловиною ємності. Розміщення одноходового клапана вище горловини ємності дозволяє виливати вміст ємності повністю, виконання сідла з пружними перемичками дозволяє уникнути залипання кульки до сідла при зберіганні ємності в умовах сильного холоду, а наявність циліндричного центруючого виступу, виконаного на внутрішній торцевій поверхні різьбової кришки дозволяє надійно притиснути кульку до сідла та герметично закрити ємність. На рисунку зображений закупорювальний пристрій, в розрізі. Закупорювальний пристрій складається з циліндричного ковпачка 1, розділеного кільцевим розрізом або перфорацією на дві частини - верхню 2 та нижню 3, ковпачок 1 охоплює різьбову кришку 4 та з'єднаний з нею шляхом механічної посадки або адгезивно. Внутрішня бокова поверхня кришки 4 має різьбу 5, а внутрішня торцева поверхня - два виступи - циліндричний ущільнюючий виступ 6 та циліндричний центруючий виступ 7. За допомогою різьби 5 кришка 4 з'єднана з дозатором 8, а центруючий виступ 7 впирається в кульку 9 одноходового клапана 10. Одноходовий клапан 10 розміщений в верхній частині дозатора 8 вище горловини 11 ємності та містить сідло 12 з пружними перемичками 13 в нижній частині, які підпирають кульку 9, а також містить горизонталь Комп’ютерна в ерстка А. Рябко 4 но розташований на торці горловини 11 ємності ущільнюючий елемент 14, з'єднаний з сідлом 12. Ущільнюючий елемент 14 у верхній частині містить кільцевий виступ 15, що герметизує з'єднання з дозатором 8, а в нижній частині - кільцевий виступ 16, що герметизує з'єднання з горловиною 11 ємності. Дозатор 8 складається з розливальної частини 17 з різьбою 18 на зовнішній поверхні, за допомогою якої він з'єднаний з різьбовою кришкою 4, розсікача 19 з отвором 20, в який входить циліндричний центруючий виступ 7 різьбової кришки 4 і який з'єднаний з розливальною частиною 17 дозатора 8 ребрами 21. До нижньої частини дозатора 8 за допомогою стійок 22 прикріплена юбка 23 з елементами фіксації на горловині 11 ємності. Закупорювальний пристрій працює наступним чином. Для відкривання ємності верхню частину 2 ковпачка 1 відкручують, при цьому обертовий момент передається до різьбової кришки 4, яка відкручується також, при цьому її центруючий виступ 7 піднімається, перестає тиснути на кульку 9 одноходового клапана 10 і кулька 9 може вільно рухатися, при подальшому відручуванні кришки 4 циліндричний ущільнюючий виступ 6 різьбової кришки 4 виходить з розливальної частини 17 дозатора 8, різьбову кришку 4 знімають з дозатора 8 та виливають вміст ємності. Для закривання ємності верхню частину 2 ковпачка 1 разом з різьбовою кришкою 4 закручують, при цьому центруючий виступ входить в отвір 20 розсікача 19 притискає кульку 9 до сідла 12 і ємність закривається. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
