Закупорювальний пристрій для пляшок з рідиною

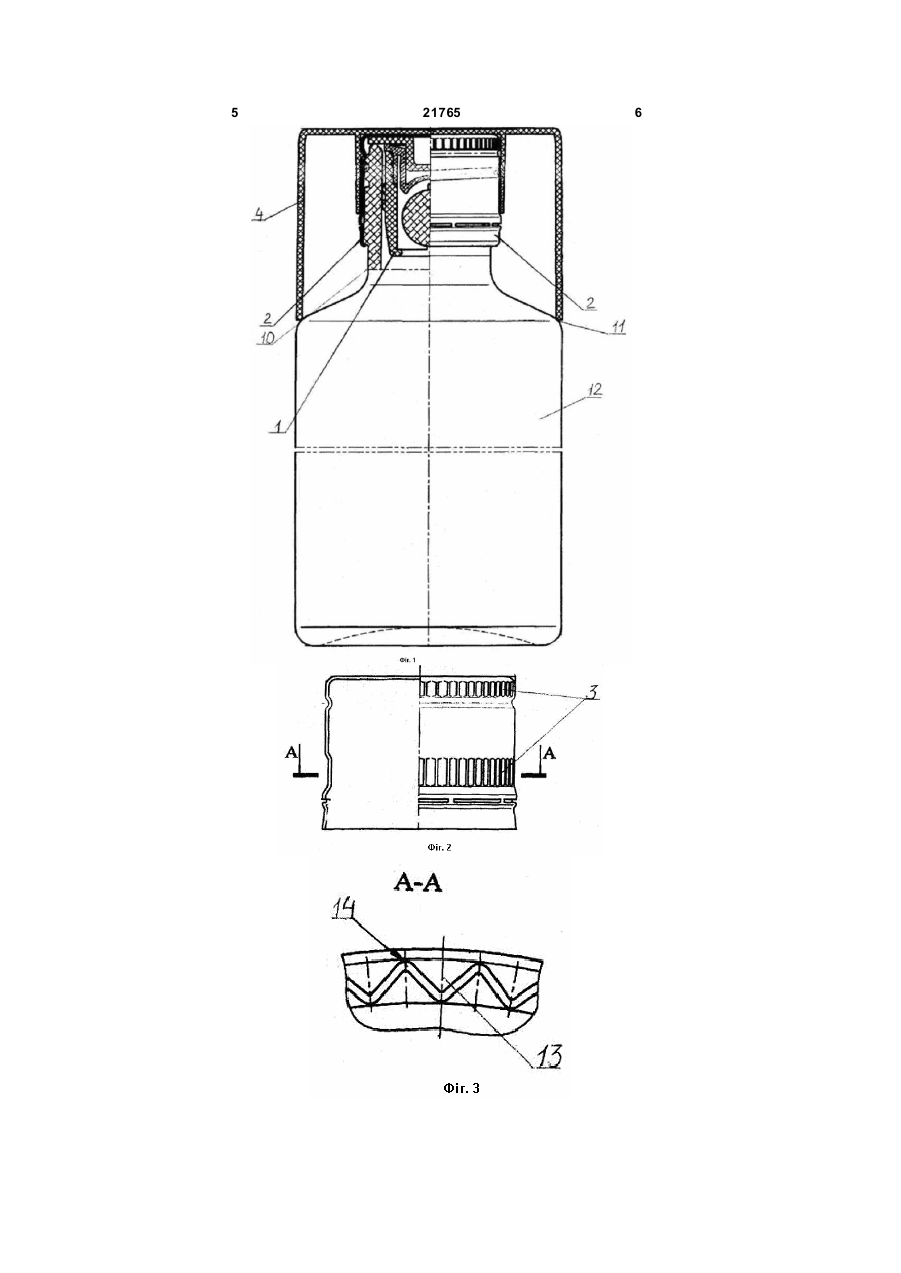

1. Закупорювальний пристрій для пляшок з рідиною, що містить пробку-дозатор, на яку установлено ковпачок, на який зверху надіто полімерну кришку, всередині якої є засіб ущільнювального зчеплення, виконаний у формі циліндра, внутрішній діаметр якого дорівнює зовнішньому діаметру ковпачка, який відрізняється тим, що на внутрішній поверхні засобу ущільнення виконано замок у вигляді верхнього пояска з опуклостями та нижнього пояска із зубчиками для перфорації для зчеплення з перфораційною насічкою ковпачка. 2. Закупорювальний пристрій за п.1, який відрізняється тим, що ковпачок виконано алюмінієвим. 3. Закупорювальний пристрій за п. 2, який відрізняється тим, що ковпачок алюмінієвий має діаметр 30мм і висоту 24мм. 3 21765 4 гляді верхнього пояску з опуклостями та нижнього виконаний у формі циліндра, внутрішній діаметр пояску із зубчиками для перфорації для зчеплення якого дорівнює зовнішньому діаметру ковпачка. На з перфораційною насічкою ковпачка. внутрішній поверхні засобу ущільнювального зчеКовпачок виконано алюмінієвим. плення 5 виконано замок у вигляді верхнього 6 Ковпачок алюмінієвий має діаметр 30мм і випояску з опуклостями 7 радіусом 0,8мм та нижньосоту 24мм. го 8 пояску із зубчиками 9 для перфорації радіуЗубчики перфораційної насічки ковпачка масом 5,4мм - для зчеплення з перфораційною насіють радіус 5,4мм. чкою 3 алюмінієвого ковпачка 2. Полімерну кришку виконано у формі циліндра. Висота полімерної кришки 4 дорівнює довжині Опуклості верхнього пояску мають радіус горловини 10 до посадочного місця 11 переходу в 0,8мм. циліндричну частину пляшки 12. Зубчики для перфорації нижнього пояску маЗакупорювальний пристрій функціонує наступють радіус 5,4мм. ним чином. Висота полімерної кришки дорівнює довжині На горловину 10 пляшки 12 установлюють когорловини до посадочного місця переходу в цилівпачок 2 алюмінієвий з пластмасовою пробкоюндричну частину пляшки. дозатором 1. Після того, як пробка-дозатор 1 сіла Пробку-дозатор виконано пластмасовою. у посадочне місце 11 у горловині 10 пляшки 12, Виконання на внутрішній поверхні засобу ущіпристроєм для закупорки обкатують ковпачок 2 льнювального зчеплення замка у вигляді верхньоалюмінієвий по різьбі вінчика пляшки 12 (не покаго та нижнього поясків із зубчиками для перфоразано). Потім зверху на ковпачок 2 алюмінієвий ції та опуклості з радіусом 0,8мм. створює надійне одягають полімерну кришку 4. При цьому, внутрізчеплення із зубчиками перфораційної насічки шній діаметр засобу ущільнювального зчеплення ковпачка, що унеможливлює легке зняття кришки з 5, виконаного у формі циліндра, сідає на зовнішній ковпачка і, як наслідок, гарантує герметичність та діаметр ковпачка 2 алюмінієвого. Опуклості 7 з цілісність напою у пляшці. радіусом 0,8мм попадають у відповідний паз 13 Корисна модель пояснюється кресленнями. перфораційної насічки 3 алюмінієвого ковпачка 2, На Фіг.1 зображено закупорювальній пристрій, а зубчики 9 для перфорації верхнього 6 та нижньорозміщений на пляшці; го 7 поясків попадають між зубчиками 14 перфона Фіг.2 - ковпачок алюмінієвий з перфораційраційної насічки 3 алюмінієвого ковпачка 2. ною насічкою; Для відкривання пляшки 12 рукою повертають на Фіг.3 розріз по А-А Фіг.2; полімерну кришку 4. При цьому відбувається зчепна Фіг.4 - полімерну кришку; лення верхнього 6 та нижнього 7 поясків з перфона Фіг.5 - вузол N Фіг.4; раційною насічкою 3 та розрив перфораційної нана Фіг.6 - вузол S Фіг.4. січки. За допомогою засобу ущільнювального Закупорювальний пристрій для пляшки з рідизчеплення 5 ковпачок 2 алюмінієвий залишається ною містить пластмасову пробку-дозатор 1, на яку всередині полімерної кришки 4. Після остаточного уставлено ковпачок 2 алюмінієвий (діаметр 30мм і викручування ковпачка 2 алюмінієвого за допомовисоту 24мм) з перфораційною насічкою 3. На когою полімерної кришки 4 всередині горловини 10 впачок 2 алюмінієвий зверху уставлено полімерну пляшки 12 залишається пробка-дозатор 2, крізь кришку 4 у формі циліндру. Всередині полімерної яку відбувається наливання рідини. кришки 4 є засіб ущільнювального зчеплення 5, 5 21765 6 7 Комп’ютерна в ерстка Л. Купенко 21765 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
