Різьбовий полімерний ковпачок

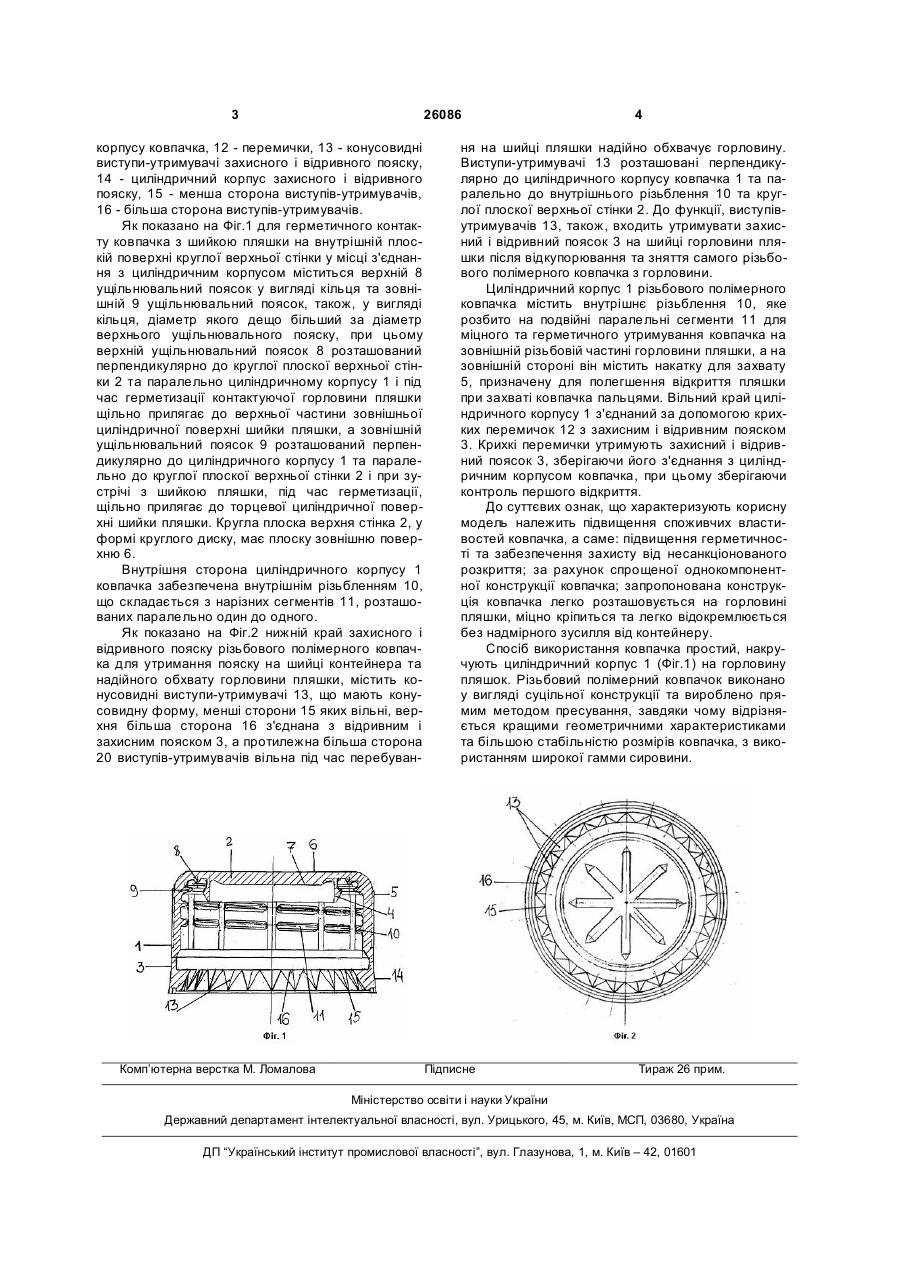

Різьбовий полімерний ковпачок, який виконано у вигляді суцільної конструкції, що включає циліндричний корпус, круглу плоску верхню стінку, внутрішні ущільнювальні пояски у вигляді кілець, накатку для захвату, захисний і відривний поясок, 3 26086 корпусу ковпачка, 12 - перемички, 13 - конусовидні виступи-утримувачі захисного і відривного пояску, 14 - циліндричний корпус захисного і відривного пояску, 15 - менша сторона виступів-утримувачів, 16 - більша сторона виступів-утримувачів. Як показано на Фіг.1 для герметичного контакту ковпачка з шийкою пляшки на внутрішній плоскій поверхні круглої верхньої стінки у місці з'єднання з циліндричним корпусом міститься верхній 8 ущільнювальний поясок у вигляді кільця та зовнішній 9 ущільнювальний поясок, також, у вигляді кільця, діаметр якого дещо більший за діаметр верхнього ущільнювального пояску, при цьому верхній ущільнювальний поясок 8 розташований перпендикулярно до круглої плоскої верхньої стінки 2 та паралельно циліндричному корпусу 1 і під час герметизації контактуючої горловини пляшки щільно прилягає до верхньої частини зовнішньої циліндричної поверхні шийки пляшки, а зовнішній ущільнювальний поясок 9 розташований перпендикулярно до циліндричного корпусу 1 та паралельно до круглої плоскої верхньої стінки 2 і при зустрічі з шийкою пляшки, під час герметизації, щільно прилягає до торцевої циліндричної поверхні шийки пляшки. Кругла плоска верхня стінка 2, у формі круглого диску, має плоску зовнішню поверхню 6. Внутрішня сторона циліндричного корпусу 1 ковпачка забезпечена внутрішнім різьбленням 10, що складається з нарізних сегментів 11, розташованих паралельно один до одного. Як показано на Фіг.2 нижній край захисного і відривного пояску різьбового полімерного ковпачка для утримання пояску на шийці контейнера та надійного обхвату горловини пляшки, містить конусовидні виступи-утримувачі 13, що мають конусовидну форму, менші сторони 15 яких вільні, верхня більша сторона 16 з'єднана з відривним і захисним пояском 3, а протилежна більша сторона 20 виступів-утримувачів вільна під час перебуван Комп’ютерна верстка М. Ломалова 4 ня на шийці пляшки надійно обхвачує горловину. Виступи-утримувачі 13 розташовані перпендикулярно до циліндричного корпусу ковпачка 1 та паралельно до внутрішнього різьблення 10 та круглої плоскої верхньої стінки 2. До функції, виступівутримувачів 13, також, входить утримувати захисний і відривний поясок 3 на шийці горловини пляшки після відкупорювання та зняття самого різьбового полімерного ковпачка з горловини. Циліндричний корпус 1 різьбового полімерного ковпачка містить внутрішнє різьблення 10, яке розбито на подвійні паралельні сегменти 11 для міцного та герметичного утримування ковпачка на зовнішній різьбовій частині горловини пляшки, а на зовнішній стороні він містить накатку для захвату 5, призначену для полегшення відкриття пляшки при захваті ковпачка пальцями. Вільний край циліндричного корпусу 1 з'єднаний за допомогою крихких перемичок 12 з захисним і відривним пояском 3. Крихкі перемички утримують захисний і відривний поясок 3, зберігаючи його з'єднання з циліндричним корпусом ковпачка, при цьому зберігаючи контроль першого відкриття. До суттєвих ознак, що характеризують корисну модель належить підвищення споживчих властивостей ковпачка, а саме: підвищення герметичності та забезпечення захисту від несанкціонованого розкриття; за рахунок спрощеної однокомпонентної конструкції ковпачка; запропонована конструкція ковпачка легко розташовується на горловині пляшки, міцно кріпиться та легко відокремлюється без надмірного зусилля від контейнеру. Спосіб використання ковпачка простий, накручують циліндричний корпус 1 (Фіг.1) на горловину пляшок. Різьбовий полімерний ковпачок виконано у вигляді суцільної конструкції та вироблено прямим методом пресування, завдяки чому відрізняється кращими геометричними характеристиками та більшою стабільністю розмірів ковпачка, з використанням широкої гамми сировини. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
