Нагнітальна реверсивна вентиляційна установка

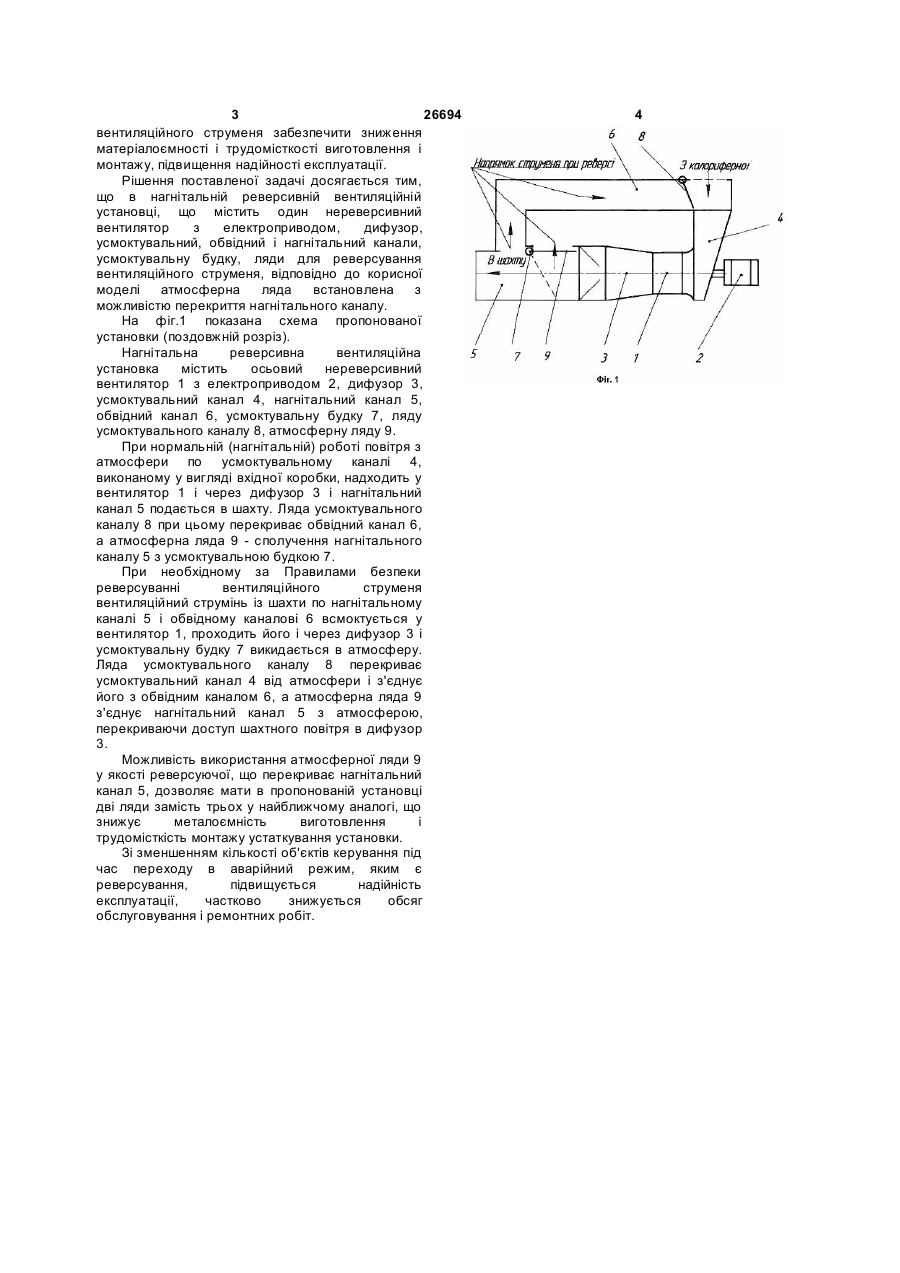

Нагнітальна реверсивна вентиляційна установка, що містить один нереверсивний вентилятор з електроприводом, дифузор, усмоктувальний, обвідний і нагнітальний канали, усмоктувальну будку, ляди для реверсування вентиляційного струменя, яка відрізняється тим, що атмосферна ляда встановлена з можливістю перекриття нагнітального каналу. (19) (21) u200700010 (22) 02.01.2007 (24) 10.10.2007 (72) ДЕМОЧКО СТАНІСЛАВ ІВАНОВИЧ, UA, СЕННІКОВ ВІТАЛІЙ ФЕДОРОВИЧ, UA, СУХАНОВ ВОЛОДИМИР ІВАНОВИЧ, UA, СУЛЬЖЕНКО ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, UA (73) НАУКОВО-ВИРОБНИЧА ФІРМА "МІДІЕЛ", UA (56) 3 26694 вентиляційного струменя забезпечити зниження матеріалоємності і трудомісткості виготовлення і монтажу, підвищення надійності експлуатації. Рішення поставленої задачі досягається тим, що в нагнітальній реверсивній вентиляційній установці, що містить один нереверсивний вентилятор з електроприводом, дифузор, усмоктувальний, обвідний і нагнітальний канали, усмоктувальну будку, ляди для реверсування вентиляційного струменя, відповідно до корисної моделі атмосферна ляда встановлена з можливістю перекриття нагнітального каналу. На фіг.1 показана схема пропонованої установки (поздовжній розріз). Нагнітальна реверсивна вентиляційна установка містить осьовий нереверсивний вентилятор 1 з електроприводом 2, дифузор 3, усмоктувальний канал 4, нагнітальний канал 5, обвідний канал 6, усмоктувальну будку 7, ляду усмоктувального каналу 8, атмосферну ляду 9. При нормальній (нагнітальній) роботі повітря з атмосфери по усмоктувальному каналі 4, виконаному у вигляді вхідної коробки, надходить у вентилятор 1 і через дифузор 3 і нагнітальний канал 5 подається в шахту. Ляда усмоктувального каналу 8 при цьому перекриває обвідний канал 6, а атмосферна ляда 9 - сполучення нагнітального каналу 5 з усмоктувальною будкою 7. При необхідному за Правилами безпеки реверсуванні вентиляційного струменя вентиляційний струмінь із шахти по нагнітальному каналі 5 і обвідному каналові 6 всмоктується у вентилятор 1, проходить його і через дифузор 3 і усмоктувальну будку 7 викидається в атмосферу. Ляда усмоктувального каналу 8 перекриває усмоктувальний канал 4 від атмосфери і з'єднує його з обвідним каналом 6, а атмосферна ляда 9 з'єднує нагнітальний канал 5 з атмосферою, перекриваючи доступ шахтного повітря в дифузор 3. Можливість використання атмосферної ляди 9 у якості реверсуючої, що перекриває нагнітальний канал 5, дозволяє мати в пропонованій установці дві ляди замість трьох у найближчому аналогі, що знижує металоємність виготовлення і трудомісткість монтажу устаткування установки. Зі зменшенням кількості об'єктів керування під час переходу в аварійний режим, яким є реверсування, підвищується надійність експлуатації, частково знижується обсяг обслуговування і ремонтних робіт. 4
