Розвантажувальний тракт обертової печі
Номер патенту: 27045
Опубліковано: 10.10.2007
Автори: Малий Владіслав Костянтинович, Лисиця Вадим Костянтинович
Формула / Реферат
Розвантажувальний тракт обертової печі, що містить перехідну камеру, вхід якої з'єднаний з нижньою головкою печі, а вихід - з головкою барабана холодильника, і запірні пристрої, установлені на вході і виході камери, який відрізняється тим, що перехідна камера і запірні пристрої виконані охолоджуваними.
Текст

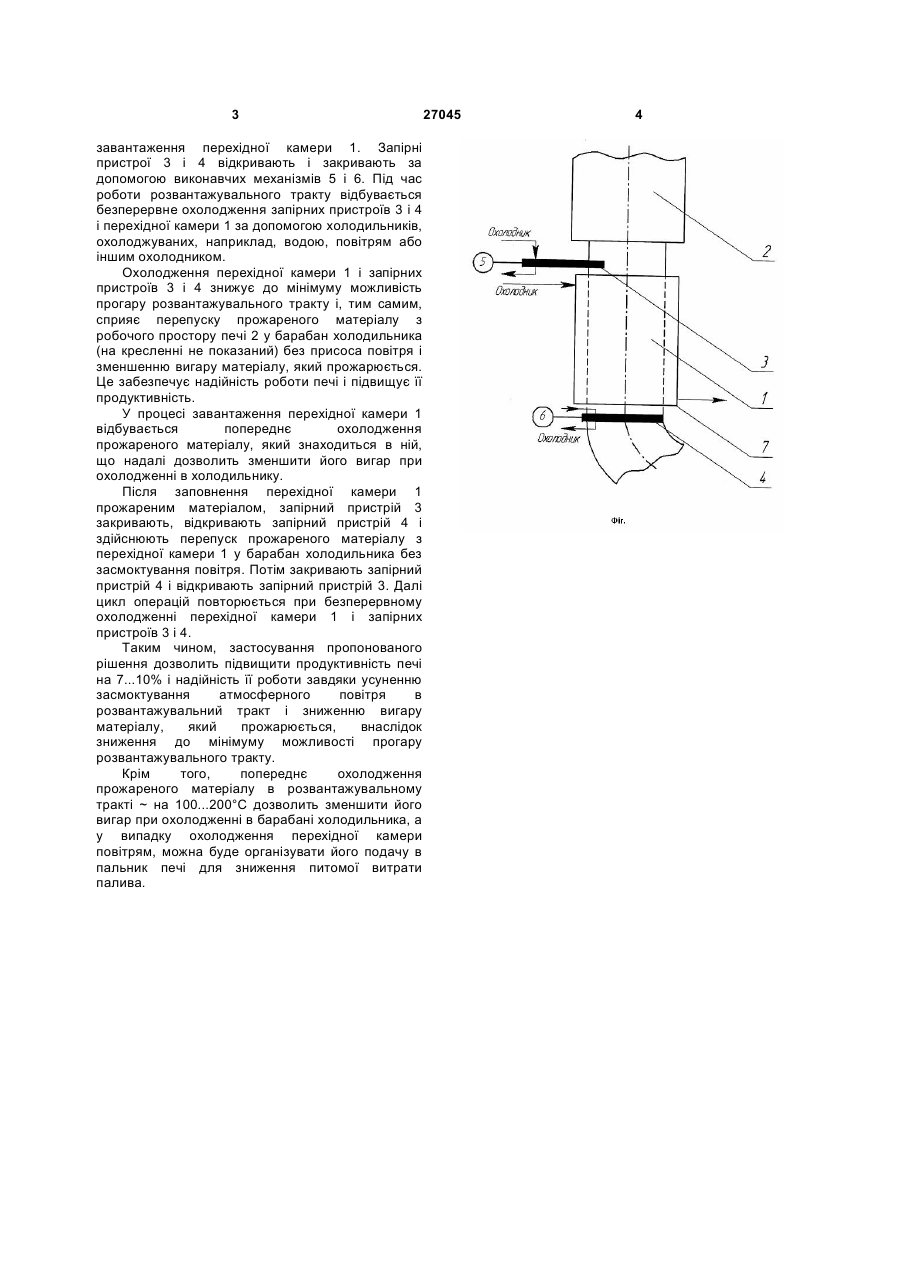

Розвантажувальний тракт обертової печі, що містить перехідну камеру, вхід якої з'єднаний з нижньою головкою печі, а вихід - з головкою барабана холодильника, і запірні пристрої, установлені на вході і виході камери, який відрізняється тим, що перехідна камера і запірні пристрої виконані охолоджуваними. (19) (21) u200706975 (22) 21.06.2007 (24) 10.10.2007 (72) МАЛИЙ ВЛАДІСЛАВ КОСТЯНТИНОВИЧ, UA, ЛИСИЦЯ ВАДИМ КОСТЯНТИНОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРАЇНСЬКИЙ ГРАФІТ", UA (56) 3 завантаження перехідної камери 1. Запірні пристрої 3 і 4 відкривають і закривають за допомогою виконавчих механізмів 5 і 6. Під час роботи розвантажувального тракту відбувається безперервне охолодження запірних пристроїв 3 і 4 і перехідної камери 1 за допомогою холодильників, охолоджуваних, наприклад, водою, повітрям або іншим охолодником. Охолодження перехідної камери 1 і запірних пристроїв 3 і 4 знижує до мінімуму можливість прогару розвантажувального тракту і, тим самим, сприяє перепуску прожареного матеріалу з робочого простору печі 2 у барабан холодильника (на кресленні не показаний) без присоса повітря і зменшенню вигару матеріалу, який прожарюється. Це забезпечує надійність роботи печі і підвищує її продуктивність. У процесі завантаження перехідної камери 1 відбувається попереднє охолодження прожареного матеріалу, який знаходиться в ній, що надалі дозволить зменшити його вигар при охолодженні в холодильнику. Після заповнення перехідної камери 1 прожареним матеріалом, запірний пристрій 3 закривають, відкривають запірний пристрій 4 і здійснюють перепуск прожареного матеріалу з перехідної камери 1 у барабан холодильника без засмоктування повітря. Потім закривають запірний пристрій 4 і відкривають запірний пристрій 3. Далі цикл операцій повторюється при безперервному охолодженні перехідної камери 1 і запірних пристроїв 3 і 4. Таким чином, застосування пропонованого рішення дозволить підвищити продуктивність печі на 7...10% і надійність її роботи завдяки усуненню засмоктування атмосферного повітря в розвантажувальний тракт і зниженню вигару матеріалу, який прожарюється, внаслідок зниження до мінімуму можливості прогару розвантажувального тракту. Крім того, попереднє охолодження прожареного матеріалу в розвантажувальному тракті ~ на 100...200°С дозволить зменшити його вигар при охолодженні в барабані холодильника, а у випадку охолодження перехідної камери повітрям, можна буде організувати його подачу в пальник печі для зниження питомої витрати палива. 27045 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDischarge section of rotary firnace
Автори англійськоюMalyi Vladyslav Kostiantynovych, Lysytsia Vadym Kostiantynovych
Назва патенту російськоюРазгрузочный тракт карусельной печи
Автори російськоюМалый Владислав Константинович, Лисица Вадим Константинович
МПК / Мітки
МПК: F27B 7/20
Мітки: печі, обертової, розвантажувальний, тракт
