Лотоковий рибохід

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 27171

Опубліковано: 25.10.2007

Автори: Созонюк Андрій Юрійович, Алтухов Олександр Миколайович, Рогалевич Юрій Петрович, Мороз Володимир Вікторович, Кондратович Павло Володимирович, Белецький Віталій Вікторович

Завантажити PDF файл.

Формула / Реферат

2. Лотоковий рибохід за п. 1, який відрізняється тим, що у бокових стінках лотока встановлені обмежувачі переміщення вхідної частини вниз.

Текст

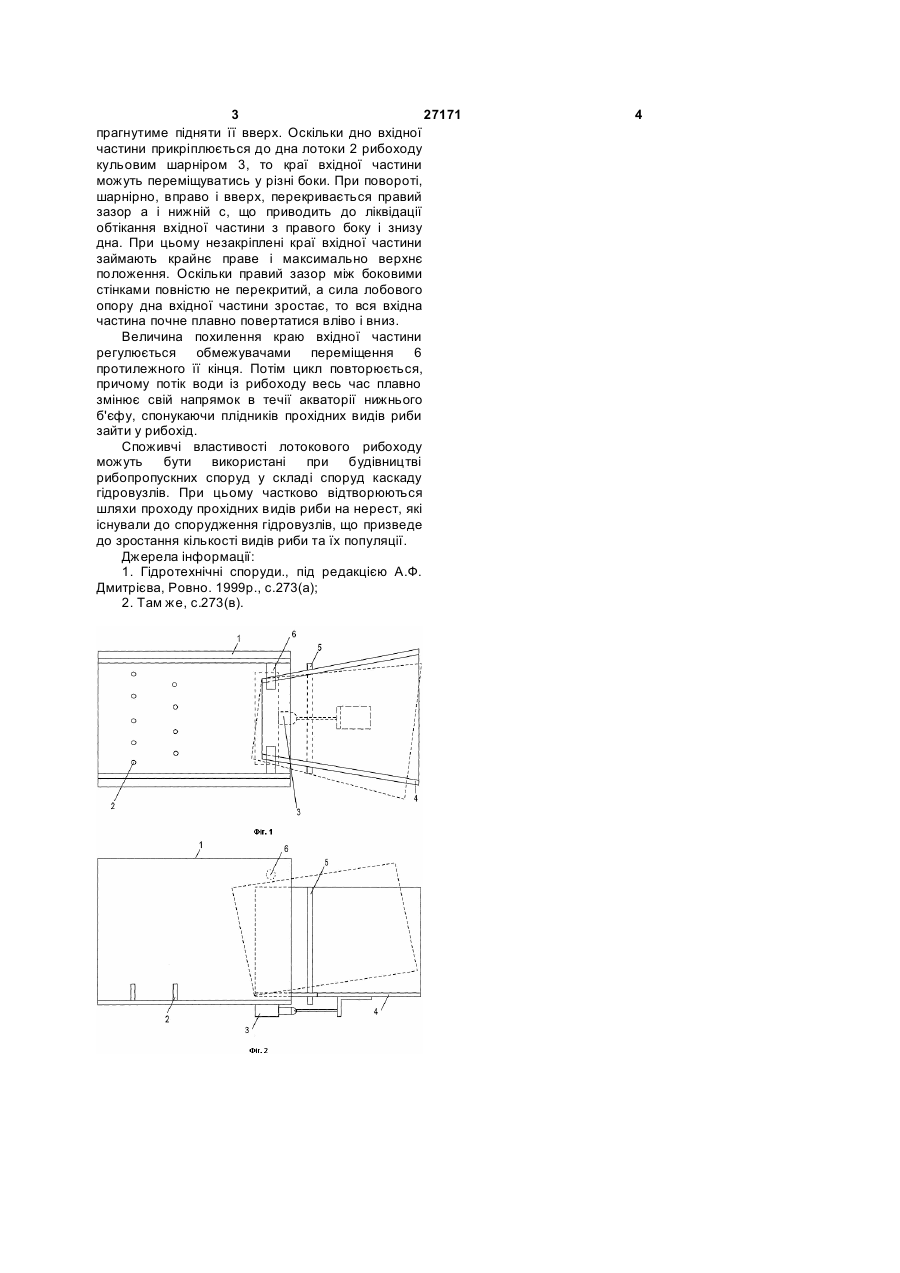

1. Лотоковий рибохід, що складається з бокових стінок і дна лотока з елементами штучної шорсткості, який відрізняється тим, що до дна лотока кульовим шарніром приєднана з утворенням зазору по периметру вхідна частина з елементами обтікання по зовнішньому контуру. 2. Лотоковий рибохід за п. 1, який відрізняється тим, що у бокових стінках лотока встановлені обмежувачі переміщення вхідної частини вниз. (19) (21) u200704495 (22) 23.04.2007 (24) 25.10.2007 (72) АЛТУХОВ ОЛЕКСАНДР МИКОЛАЙОВИЧ, UA, РОГАЛЕВИЧ ЮРІЙ ПЕТРОВИЧ, UA, МОРОЗ ВОЛОДИМИР ВІКТОРОВИЧ, UA, СОЗОНЮК АНДРІЙ ЮРІЙОВИЧ, UA, БЕЛЕЦЬКИЙ ВІТАЛІЙ ВІКТОРОВИЧ, UA, КОНДРАТОВИЧ ПАВЛО ВОЛОДИМИРОВИЧ, UA (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ, UA 3 27171 прагнутиме підняти її вверх. Оскільки дно вхідної частини прикріплюється до дна лотоки 2 рибоходу кульовим шарніром 3, то краї вхідної частини можуть переміщуватись у різні боки. При повороті, шарнірно, вправо і вверх, перекривається правий зазор а і нижній с, що приводить до ліквідації обтікання вхідної частини з правого боку і знизу дна. При цьому незакріплені краї вхідної частини займають крайнє праве і максимально верхнє положення. Оскільки правий зазор між боковими стінками повністю не перекритий, а сила лобового опору дна вхідної частини зростає, то вся вхідна частина почне плавно повертатися вліво і вниз. Величина похилення краю вхідної частини регулюється обмежувачами переміщення 6 протилежного її кінця. Потім цикл повторюється, причому потік води із рибоходу весь час плавно змінює свій напрямок в течії акваторії нижнього б'єфу, спонукаючи плідників прохідних видів риби зайти у рибохід. Споживчі властивості лотокового рибоходу можуть бути використані при будівництві рибопропускних споруд у складі споруд каскаду гідровузлів. При цьому частково відтворюються шляхи проходу прохідних видів риби на нерест, які існували до спорудження гідровузлів, що призведе до зростання кількості видів риби та їх популяції. Джерела інформації: 1. Гідротехнічні споруди., під редакцією А.Ф. Дмитрієва, Ровно. 1999p., с.273(а); 2. Там же, с.273(в). 4

Дивитися

Додаткова інформація

Назва патенту англійською

Steep channel fish pass

Автори англійською

Altukhov Oleksandr Mykolaiovych, Rohalevych Yurii Petrovych, Moroz Volodymyr Viktorovych, Sozoniuk Andrii Yuriiovych, Beletskyi Vitalii Viktorovych, Kondratovych Pavlo Volodymyrovych

Назва патенту російською

Лотковый рыбоход

Автори російською

Алтухов Александр Николаевич, Рогалевич Юрий Петрович, Мороз Владимир Викторович, Созонюк Андрей Юрьевич, Белецкий Виталий Викторович, Кондратович Павел Владимирович

МПК / Мітки

Автор: Городецький Омелян Теодорович

МПК: E02B 8/00

Мітки: споруда-рибохід

Формула / Реферат:

1. Споруда-рибохід, яка складається із встановлених поперек потоку і зміщених по течії один відносно одного блоків, що утворюють нахиленими гранями бокові отвори в прохідних коридорах для риби, яка відрізняється тим, що перед коридорами влаштовані поперек потоку і сполучені між собою окремі камери для відпочинку риби, які розташовані нижче цих коридорів між наступними блоками споруди і затоплені вище їх дна на одному рівні з прилеглими до...
