Рибохід

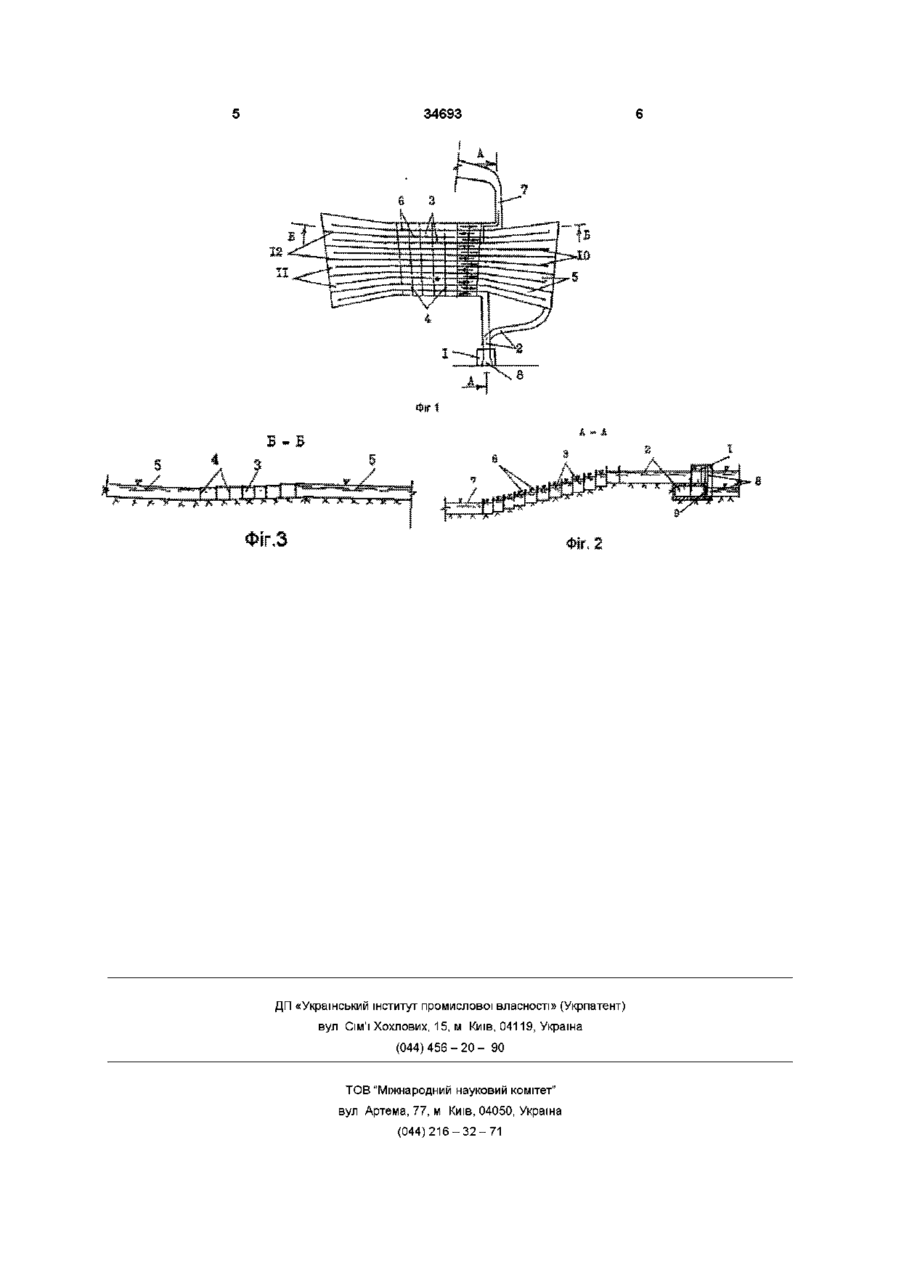

1 Рибохід, що включає водозабір, з'єднані з ним і розміщені з боку нижнього б'єфа окремі лотки з нахилом дна в бік нижнього б'єфа, вздовж яких улаштовані поперечні перегородки з отвора ми для перетоку води і пропускання риби, і улаштовані між лотками басейни з малими швидкостями води для відпочинку риби, який відрізняється тим, що лотки розміщені паралельно і прилягають один до одного вздовж лотка, маючи СПІЛЬНІ ПО Винахід відноситься до галузі гідротехнічного будівництва, а саме до пристрою для пропускання, риби через напірні спорудження гідровузла Поставлена задача вирішується за рахунок того, що в рибоході, що містить водозабір, з'єднані з ним і розміщені з боку нижнього б'єфу окремі лотки з ухилом дна в бік нижнього б'єфу, вздовж яких улаштовані поперечні перегородки з отворами для перетоку вода та пропускання риби, і улаштовані між лотками басейни з малими швидкостями вода для відпочинку риби, згідно винаходу, лотки розміщені паралельно і прилягають один до ВІДОМІ ЛОТКОВІ рибоходи, що включають лотки з похилим або східчастим дном, з улаштуванням вздовж лотків поперечних перегородок з отворами, завдяки чому знижується швидкість потоку у лотку і забезпечується можливість проходження по ньому риби (А с СРСР 1541343 Е02В 8/08) Недоліком такого вирішення є низька ефективність їх роботи, в зв'язку з тим, що рибі важко долати перепади рівня вода, особливо більше 5м Найбільш близьким по технічній суті та досягнутому наслідку до запропонованого рішення є лотковий рибохід, в якому між лотками, що забезпечені по їх довжині поперечними перегородками з отворами, виконано басейни для відпочинку риби з низькими швидкостями води (Ас СРСР 1696642, Е02В8/08, 1991) Недоліком цих рибоходів є недостатня ефективність роботи, їх велика протяжність, громіздкість В основу винаходу поставлена задача вдосконалення конструкції рибоходу, в якій забезпечуються найбільш благоприємні умови для проходження риби по рибопропускному пристрою вгору по течи, а також підвищення надійності роботи споруда вцілому ЗДОВЖНІ СТІНКИ, при чому в суміжних лотках нахил дна і напрямок потоку води протилежні, лотки з'єднані між собою по торцях басейнами, в межах яких потік змінює напрямок на 180° 2 Рибохід по п 1, який відрізняється тим, що водозабір виконано з розміщеними на різній висоті і ізольованими один від одного водозабірними отворами, кожен з яких з'єднаний з ВІДПОВІДНИМ лотком одного вздовж лотка, маючи СПІЛЬНІ ПОЗДОВЖНІ СТІНКИ, причому в суміжних лотках нахил дна і напрямок потоку вода протилежні Лотки з'єднані між собою по торцях басейнами, в межах яких потік змінює напрямок на 180° Крім того, водозабір виконано з розміщеними на різній висоті та ізольованими один від одного водозабірними отворами, кожен з яких з'єднаний з ВІДПОВІДНИМ ЛОТКОМ Заявнику не ВІДОМІ будь-які джерела інформації з яких було б відомо про вплив рекомендованих винаходом перетворювань, що характеризуються ВІДМІННИМИ від прототипа істотними признаками на досягнення технічного результату, вказаного вище, рівно як і ВІДОМОСТІ про самі ознаки, що вказані як відрізняючи Вказані обставини дозволяють, на нашу думку, зробити висновок з ВІДПОВІДНІСТЮ заявленого вирішення критеріям "Новизна" і "винахідницький рівень" О со (О ^ со 34693 Між сукупністю істотних ВІДМІННИК ознак технічного рішення, що заявляється і технічним результатом, що досягається, бачиться слідуюча система причинно-на сніданкових зв'язків В запропонованому рибоході завдяки тощ, що лотки розміщені паралельно і прилягають один до одного по довжині лотка, маючи СПІЛЬНІ ПОЗДОВЖНІ СТІНКИ, причому в суміжних лотках нахил дна і напрямок потоку води протилежні, і дякуючи тому, що лотки з'єднанні між собою по торцях басейнами, в яких потік змінює напрямок на 180°, забезпечуються благоприємні умови для відпочинку риби та полегшується їх проходження по рибоходу Крім того, виконання водозабору з розміщеними на різній висоті та ізольованими один від одного водозабірними отворами, кожен з яких з'язаний з ВІДПОВІДНИМ лотком, дозволяє ефективно працювати рибоходу при різному спрацюванню водоймища Винахід пояснюється кресленням, де зображено на фіг 1 - план рибоходу, на фіг 2 - поперечний розріз по А-А рибоходу та водозабору, на фіг 3 - поздовжній розріз Б-Б по лотку і басейнах Рибохід включає водозабір 1, з'єднані з ним каналом 2 і розміщені з боку нижнього б'єфу /НБ/ окремі лотки 3, з нахилом дна східцями в бік НБ, вздовж якого улаштовані поперечні перегородки 4 з отворами для пропускання риби Між лотками З виконані басейни 5 з малими швидкостями вода для відпочинку риби Лотки 3 розміщені паралельно і прилягають один до одного вздовж лотка, маючи СПІЛЬНІ поздовжні стінки 6, причому в суміжних лотках 3 нахил дна протилежний Лотки сполучені між собою по торцях басейнами 5 з малими швидкостями вода, де потік змінює напрямок на 180° градусів Нижній ЛОТОК 3 прилягає до ВІДПОВІДНОГО каналу 7 Водозабір 1 виконано з розміщеними на різній висоті та ізольованими один від одного водозабірними отворами 8, кожен з яких з'єднано ПІДВІДНИМ каналом 2 з ВІДПОВІДНИМ ЛОТКОМ 3 Водо забірний отвір 8, що не працює і розміщений нижче, перекритий затвором 9 В межах кожного лотка 3 спад напору може складати 0,5 - 2,5м Спад напору на лотках і вздовж лотків може бути постійним або змінним, наприклад, зменшується в бік верхнього б'єфу Басейни 5 мають в середній частині поздовжню перегородку 10, яка одним кінцем прилягає до поздовжніх стінок 6 лотків 3, а другим кінцем утворює отвір 11, де проходить поворот потоку Суміжні басейни 5 відокремлені один від одного суцільними перегородками 12 Басейни 5 можуть бути виконані із збільшенням поперечного перерізу в порівнянні з поперечним перерізом лотків 3 По дні басейнів 5 може укладатися шар гальки, каміння Лотки 3 утворюють дану залізобетонну конструкцію, яка в залежності від розмірів і грунтів основи, може бути суцільною або розрізана деформаційними швами на секції Днище такої залізобетонної конструкції може утворювати СХІДЦІ В межах ЛОТКІВ З Басейни 5 можуть виконуватися також у вигляді залізобетонної конструкції, що відокремлена від конструкції лотків 3 деформаційним швом, або у вигляді земляної споруда Рибохід працює слідуючим чином Через водозабір 1 вода по підвідному каналу 2 підводиться до лотка 3, вздовж якого улаштовані поперечні перегородки 4 з отворами для пропуска води і риби Лоток 3 у вигляді бистротоку і має низхідне дно / із суцільним схилом або східцями/ в бік нижнього б'єфу При проходженні вода полотку 3 через отвори в перегородках 4 гаситься частина кінетичної енергії, а в лотці і в отворах в перегородках 4 забезпечується швидкість води, яку риба може подолати, В торці лоток 3 сполучений басейном 5 для відпочинку риби, де швидкість води різко зменшується і, проходячи через басейн 5, потік води повертається на 180° і через торець входить у слідуючий лоток 3, розміщений паралельно попередньому лотку і має з ним спільну поздовжню стінку 6 Далі процес руху води повторюється Із останнього лотка 3 вода потрапляє у ВІДВІДНИЙ канал 7 На привабливий тік вода, риба через ВІДВІДНИЙ канал 7 заходить в нижній лоток 3, проходячи по ньому і через отвори в перегородках 4, Долає перепади рівня і заходить в басейн 5,де відпочиває, а потім, повертаючись на 180°, потрапляє до наступнього лотка 3 і далі, рухаючись через басейни 5 і лотки 3, потрапляє в ПІДВІДНИЙ канал 2 і через водозабір 1 у верхній б'єф При цьому, дякуючи улаштуванню басейнів з малими швидкостями і поворотами потоку, створюються благоприємні умови для відпочинку риби і полегшується її проходження по рибоходу При великому спрацьовуванні верхнього б'єфу виконується декілька водозабірних отворів 8, розміщених на різній висоті і сполучених каналами 2 з ВІДПОВІДНИМИ лотками 3 При нормальному рівні верхнього б'єфу вода проходить через верхній водозабірний отвір 8, а всі водозабірні отвори д, що розміщені нижче - перекриваються затворами 9 При зниженні рівня водосховища затвор 9 піднімається і вода проходить через водозабірні отвори 8, що розміщені нижче і т д Використання даного винаходу з об'єднанням всіх лотків у єдину конструкцію, дозволяє забезпечити найбільш благоприємні умови для проходження риби по рибопропускному пристрою вгору по течи, а також підвищити надійність і ефективність роботи споруда вцілому Крім того, різко знизуються об'єми будівельномонтажних робіт і скорочуються капітальні вкладення Використання рибоходів запропонованої конструкції на гідровузлах річок забезпечить рух прохідних та напівпрохідних риб у верхів'я річок до природних нерестилищ і нагульних площ, а також спуск молоді до моря 34693 ІГ., ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
