Спосіб виявлення пошкодження в мережі змінного струму

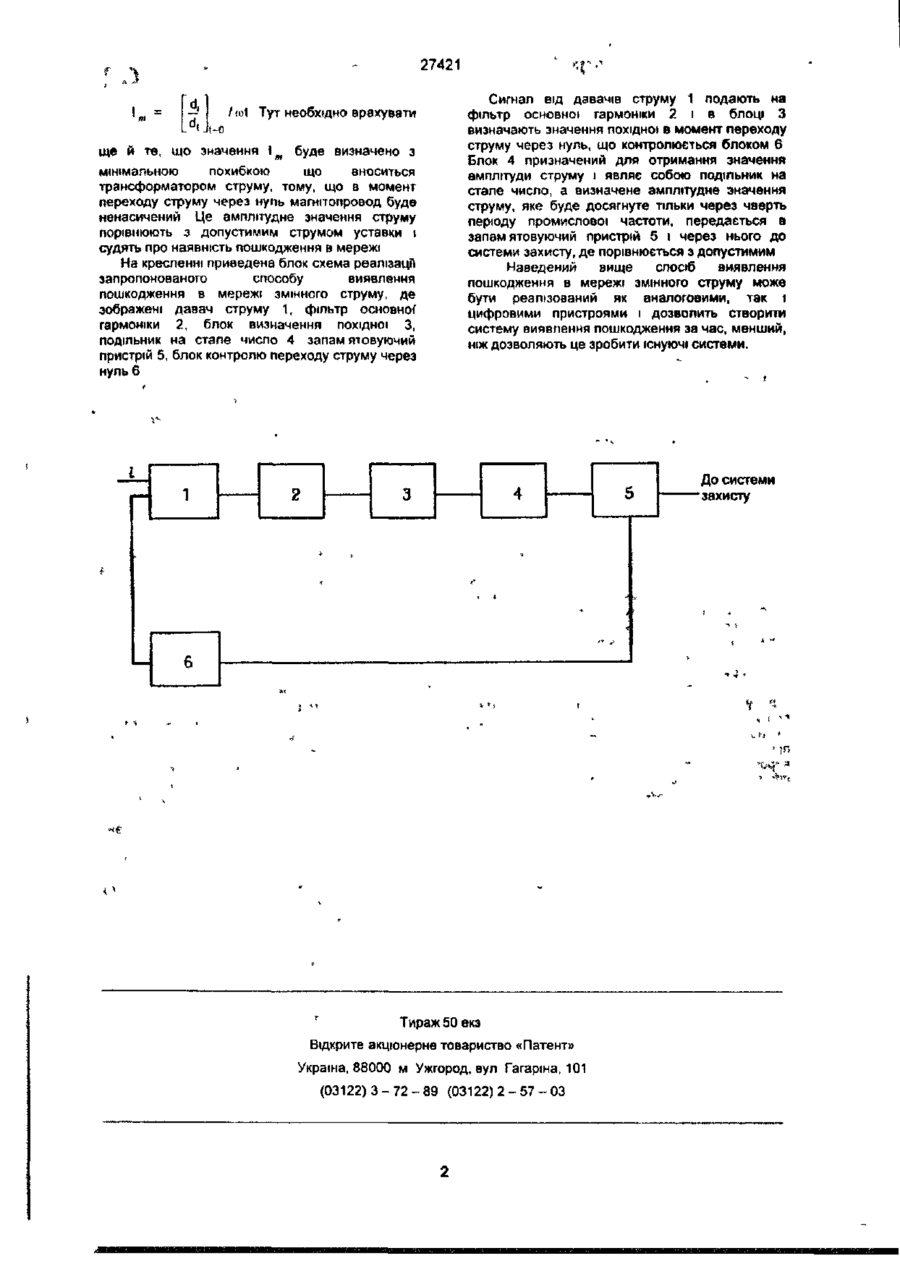

СпосІб виявлення пошкодження в мережі змінного струму, за яким визначають величину струму, порівнюють його з допустимим і судять про наявність пошкодження, який відрізняється тим, що в момент переходу струму через нуль визначають прогнозоване амплітудне значення струму як результат ділення похідної струму на його колову частоту. Це завдання вирішується тим, що у способі виявлення пошкодження в мережі змінного струму, що базується на визначенні величини струму і лорівнянн* його з допустимим (струмом уставки), згідно з винаходом, в момент переходу струму через нуль визначають амплітудне значення струму за чверть періоду раніше, ніж струм досягне своєї амплітуди, причому амплітудне значення струму визначають як кратне похідної та колової' частоти змінного струму Це амплітудне значення струму .порівнюють з допустимим і судять про наявність пошкодження в мережі Визначення амплітудного значення струму короткого замикання з високою точністю і раніше на чверть періоду промислової частоти (0.005с), ніж воно буде досягнуте, дає можливість розпізнати аварійну ситуацію на ранній стадії її виникнення і забезпечити більшу швидкодійність захисту Спосіб виявлення пошкодження в мережі змінного струму здійснюється наступним чином. У момент переходу струму через нупь визначають амплітудне значення струму як кратне похідної та колової частоти змінного струму, яке визначають на чверть періоду раніше, ніж струм досягне амплітудного значення. Похідна струму і = l m s i n C t, де l m O амплітудне значення, в момент t 0 d. дорівнює — = colm , а його амплітудне значення d t в цей момент дорівнює похідній, поділеній на постійне число - колову частоту со , тобто CM о CM CM 27421 Тут необхідно врахувати t-o ще й те, що значення \ т буде визначено з мінімальною похибкою що вноситься трансформатором струму, тому, що в момент переходу струму через нуль магнітопровод буде ненасичений Це амплітудне значення струму порівнюють з допустимим струмом уставки і судять про наявність пошкодження в мережі На кресленні приведена блок схема реалізації запропонованого способу виявлення пошкодження в мережі змінного струму, де зображені давач струму 1, фільтр основної гармоніки 2, блок визначення похідної З, подільник на стале число 4 запамяювугочий пристрій 5, блок контролю переходу струму через нуль 6 « і 1 2 Сигнал від давачів струму 1 подають на фільтр основної гармоніки 2 і в блоці З визначають значення похідної в момент переходу струму через нуль, що контролюється блоком 6 Блок 4 призначений для отримання значення амплітуди струму і явпяє собою подільник на етапе число, а визначене амплітудне значення струму, яке буде досягнуте тіпьки через чверть періоду промислової частоти, передається в запам ятовуючий пристрій 5 і через нього до системи захисту, де порівнюється з допустимим Наведений вище спосіб виявлення пошкодження в мережі змінного струму може бути реалізований як аналоговими, так t цифровими пристроями і дозволить створити систему виявпення пошкодження за час, менший, ніж дозволяють це зробити існуючі системи. 4 3 > < * 6 г Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000 м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03 5 До системи •захисту
