Енергозберігаючий електричний нагрівач плоских та циліндричних поверхонь
Номер патенту: 27446
Опубліковано: 25.10.2007
Автори: Розсипний Олександр Миколайович, Войтенко Валерій Іванович, Заблодський Микола Миколайович, Цодік Ігор Абрамович, Андрощук Олександр Дмитрович
Формула / Реферат
1. Енергозберігаючий електричний нагрівач плоских та циліндричних поверхонь, що містить корпус, гнучкий резистивний плоский елемент, просочений полімерним матеріалом, проміжні та додаткові прошарки ізоляції, виготовлені із матеріалу з низькими коефіцієнтом тертя та адгезійними властивостями, середній шар ізоляції із слюди, просочений полімерним матеріалом, та шар теплоізоляції, який відрізняється тим, що між шаром теплоізоляції та додатковим прошарком ізоляції встановлений тонкий металевий екран.
2. Нагрівач за п. 1, який відрізняється тим, що металевий екран має блискучу поверхню.
3. Нагрівач за п. 1, який відрізняється тим, що на неробочу поверхню корпусу нагрівача нанесений шар із дрібноподрібненого блискучого матеріалу.
Текст

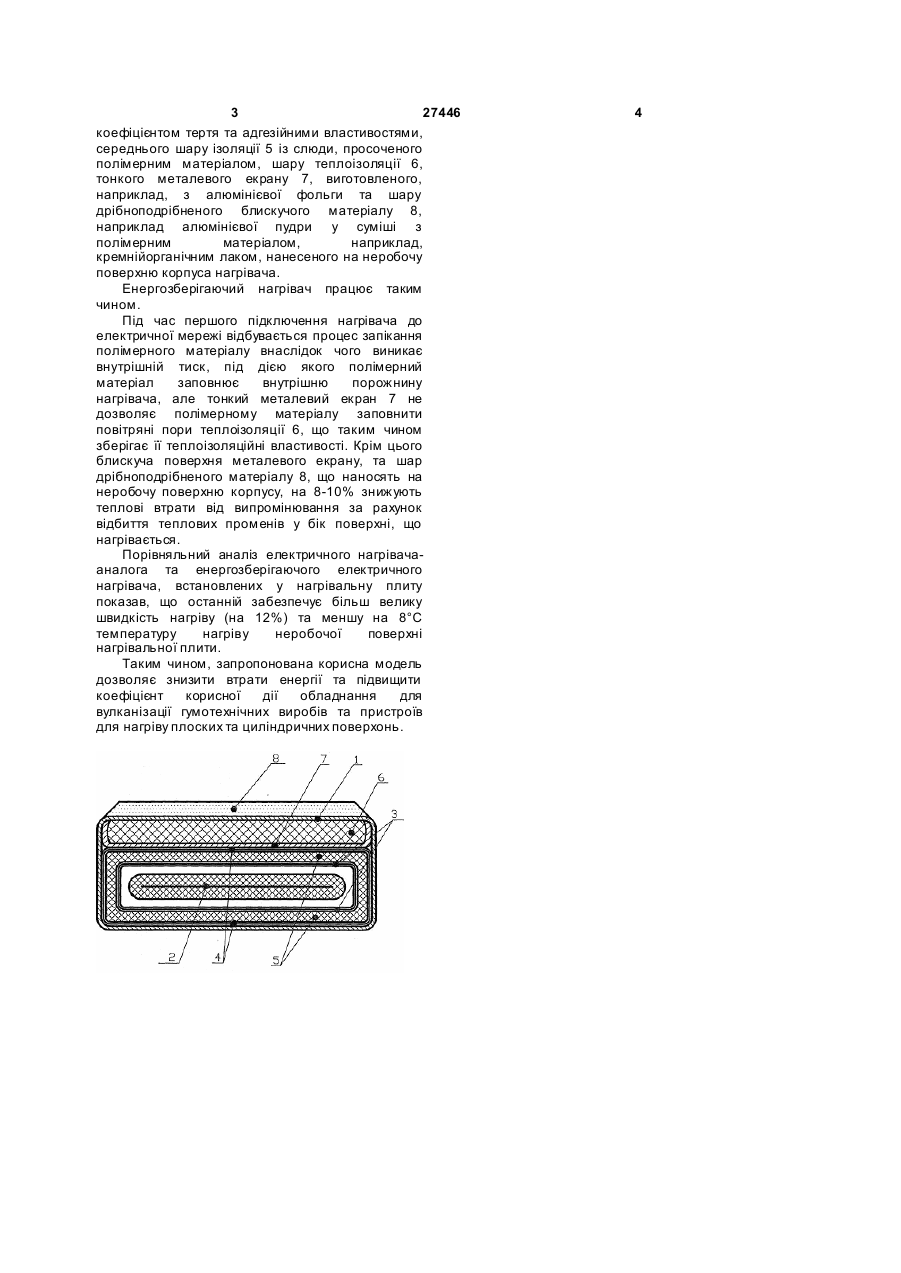

1. Енергозберігаючий електричний нагрівач плоских та циліндричних поверхонь, що містить корпус, гнучкий резистивний плоский елемент, 3 27446 коефіцієнтом тертя та адгезійними властивостями, середнього шару ізоляції 5 із слюди, просоченого полімерним матеріалом, шару теплоізоляції 6, тонкого металевого екрану 7, виготовленого, наприклад, з алюмінієвої фольги та шару дрібноподрібненого блискучого матеріалу 8, наприклад алюмінієвої пудри у суміші з полімерним матеріалом, наприклад, кремнійорганічним лаком, нанесеного на неробочу поверхню корпуса нагрівача. Енергозберігаючий нагрівач працює таким чином. Під час першого підключення нагрівача до електричної мережі відбувається процес запікання полімерного матеріалу внаслідок чого виникає внутрішній тиск, під дією якого полімерний матеріал заповнює внутрішню порожнину нагрівача, але тонкий металевий екран 7 не дозволяє полімерному матеріалу заповнити повітряні пори теплоізоляції 6, що таким чином зберігає її теплоізоляційні властивості. Крім цього блискуча поверхня металевого екрану, та шар дрібноподрібненого матеріалу 8, що наносять на неробочу поверхню корпусу, на 8-10% знижують теплові втрати від випромінювання за рахунок відбиття теплових променів у бік поверхні, що нагрівається. Порівняльний аналіз електричного нагрівачааналога та енергозберігаючого електричного нагрівача, встановлених у нагрівальну плиту показав, що останній забезпечує більш велику швидкість нагріву (на 12%) та меншу на 8°С температуру нагріву неробочої поверхні нагрівальної плити. Таким чином, запропонована корисна модель дозволяє знизити втрати енергії та підвищити коефіцієнт корисної дії обладнання для вулканізації гумотехнічних виробів та пристроїв для нагріву плоских та циліндричних поверхонь. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюEnergy-saving electric heater of flat and cylindrical surfaces
Автори англійськоюAndroschuk Oleksandr Dmytrovych, Zablodskyi Mykola Mykolaiovych, Voitenko Valerii Ivanovych, Rozsypnyi Oleksandr Mykolaiovych, Tsodik Ihor Abramovych
Назва патенту російськоюЭнергосберегающий электрический нагреватель плоских и цилиндрических поверхностей
Автори російськоюАндрощук Александр Дмитриевич, Заблодский Николай Николаевич, Войтенко Валерий Иванович, Розсыпный Александр Николаевич, Цодик Игорь Абрамович
МПК / Мітки
МПК: B29C 35/02, H05B 3/20
Мітки: нагрівач, поверхонь, енергозберігаючий, циліндричних, електричний, плоских
