Електричний нагрівач

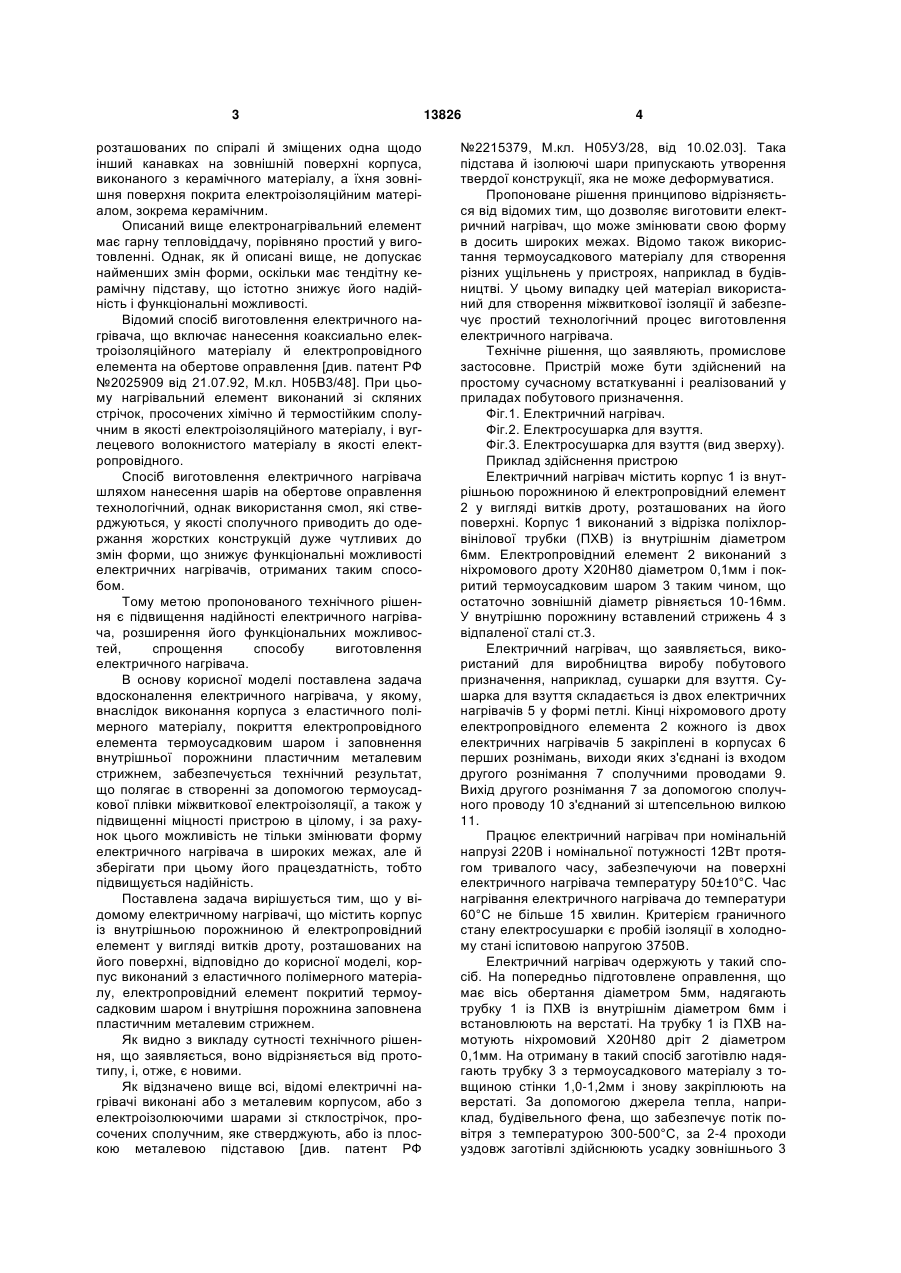

Електричний нагрівач, що містить корпус з внутрішньою порожниною і електропровідний еле 3 розташованих по спіралі й зміщених одна щодо інший канавках на зовнішній поверхні корпуса, виконаного з керамічного матеріалу, а їхня зовнішня поверхня покрита електроізоляційним матеріалом, зокрема керамічним. Описаний вище електронагрівальний елемент має гарну тепловіддачу, порівняно простий у виготовленні. Однак, як й описані вище, не допускає найменших змін форми, оскільки має тендітну керамічну підставу, що істотно знижує його надійність і функціональні можливості. Відомий спосіб виготовлення електричного нагрівача, що включає нанесення коаксиально електроізоляційного матеріалу й електропровідного елемента на обертове оправлення [див. патент РФ №2025909 від 21.07.92, М.кл. Н05В3/48]. При цьому нагрівальний елемент виконаний зі скляних стрічок, просочених хімічно й термостійким сполучним в якості електроізоляційного матеріалу, і вуглецевого волокнистого матеріалу в якості електропровідного. Спосіб виготовлення електричного нагрівача шляхом нанесення шарів на обертове оправлення технологічний, однак використання смол, які стверджуються, у якості сполучного приводить до одержання жорстких конструкцій дуже чутливих до змін форми, що знижує функціональні можливості електричних нагрівачів, отриманих таким способом. Тому метою пропонованого технічного рішення є підвищення надійності електричного нагрівача, розширення його функціональних можливостей, спрощення способу виготовлення електричного нагрівача. В основу корисної моделі поставлена задача вдосконалення електричного нагрівача, у якому, внаслідок виконання корпуса з еластичного полімерного матеріалу, покриття електропровідного елемента термоусадковим шаром і заповнення внутрішньої порожнини пластичним металевим стрижнем, забезпечується технічний результат, що полягає в створенні за допомогою термоусадкової плівки міжвиткової електроізоляції, а також у підвищенні міцності пристрою в цілому, і за рахунок цього можливість не тільки змінювати форму електричного нагрівача в широких межах, але й зберігати при цьому його працездатність, тобто підвищується надійність. Поставлена задача вирішується тим, що у відомому електричному нагрівачі, що містить корпус із внутрішньою порожниною й електропровідний елемент у вигляді витків дроту, розташованих на його поверхні, відповідно до корисної моделі, корпус виконаний з еластичного полімерного матеріалу, електропровідний елемент покритий термоусадковим шаром і внутрішня порожнина заповнена пластичним металевим стрижнем. Як видно з викладу сутності технічного рішення, що заявляється, воно відрізняється від прототипу, і, отже, є новими. Як відзначено вище всі, відомі електричні нагрівачі виконані або з металевим корпусом, або з електроізолюючими шарами зі стклострічок, просочених сполучним, яке стверджують, або із плоскою металевою підставою [див. патент РФ 13826 4 №2215379, М.кл. Н05У3/28, від 10.02.03]. Така підстава й ізолюючі шари припускають утворення твердої конструкції, яка не може деформуватися. Пропоноване рішення принципово відрізняється від відомих тим, що дозволяє виготовити електричний нагрівач, що може змінювати свою форму в досить широких межах. Відомо також використання термоусадкового матеріалу для створення різних ущільнень у пристроях, наприклад в будівництві. У цьому випадку цей матеріал використаний для створення міжвиткової ізоляції й забезпечує простий технологічний процес виготовлення електричного нагрівача. Технічне рішення, що заявляють, промислове застосовне. Пристрій може бути здійснений на простому сучасному встаткуванні і реалізований у приладах побутового призначення. Фіг.1. Електричний нагрівач. Фіг.2. Електросушарка для взуття. Фіг.3. Електросушарка для взуття (вид зверху). Приклад здійснення пристрою Електричний нагрівач містить корпус 1 із внутрішньою порожниною й електропровідний елемент 2 у вигляді витків дроту, розташованих на його поверхні. Корпус 1 виконаний з відрізка поліхлорвінілової трубки (ПХВ) із внутрішнім діаметром 6мм. Електропровідний елемент 2 виконаний з ніхромового дроту Х20Н80 діаметром 0,1мм і покритий термоусадковим шаром 3 таким чином, що остаточно зовнішній діаметр рівняється 10-16мм. У внутрішню порожнину вставлений стрижень 4 з відпаленої сталі ст.3. Електричний нагрівач, що заявляється, використаний для виробництва виробу побутового призначення, наприклад, сушарки для взуття. Сушарка для взуття складається із двох електричних нагрівачів 5 у формі петлі. Кінці ніхромового дроту електропровідного елемента 2 кожного із двох електричних нагрівачів 5 закріплені в корпусах 6 перших рознімань, виходи яких з'єднані із входом другого рознімання 7 сполучними проводами 9. Вихід другого рознімання 7 за допомогою сполучного проводу 10 з'єднаний зі штепсельною вилкою 11. Працює електричний нагрівач при номінальній напрузі 220В і номінальної потужності 12Вт протягом тривалого часу, забезпечуючи на поверхні електричного нагрівача температуру 50±10°С. Час нагрівання електричного нагрівача до температури 60°С не більше 15 хвилин. Критерієм граничного стану електросушарки є пробій ізоляції в холодному стані іспитовою напругою 3750В. Електричний нагрівач одержують у такий спосіб. На попередньо підготовлене оправлення, що має вісь обертання діаметром 5мм, надягають трубку 1 із ПХВ із внутрішнім діаметром 6мм і встановлюють на верстаті. На трубку 1 із ПХВ намотують ніхромовий Х20Н80 дріт 2 діаметром 0,1мм. На отриману в такий спосіб заготівлю надягають трубку 3 з термоусадкового матеріалу з товщиною стінки 1,0-1,2мм і знову закріплюють на верстаті. За допомогою джерела тепла, наприклад, будівельного фена, що забезпечує потік повітря з температурою 300-500°С, за 2-4 проходи уздовж заготівлі здійснюють усадку зовнішнього 3 5 ізолюючого шару. Після завершення теплової обробки отриману заготівлю знімають із утримуючих центрів і заміняють оправлення попередньо відпаленим металевим стрижнем 4. Стрижень 4 згинають до заданої конфігурації, кінці електропровідного елемента 2 фіксують на стрижні 4, а потім у корпусі першого рознімання 6. Отриманий у такий спосіб електронагрівальний елемент використовують, наприклад, для виготовлення електросушарок для взуття. Здійснення корисної моделі можливе внаслідок послідовної установки на обертовому оправленні спочатку трубки з полімерного матеріалу, намотування спирали з електропровідного матеріалу, потім установки трубки з термоусадкового матеріалу, термоусадки трубки повітряним потоком з температурою 300-500°С за 2-4 проходу джерела тепла уздовж оправлення й установки на місці оправлення пластичного металевого стрижня При цьому забезпечується технічний результат, що полягає в створенні за допомогою термоусадкової плівки міжвиткової електроізоляції, а також у підвищенні міцності пристрою в цілому, і за рахунок цього можливість не тільки змінювати форму електричного нагрівача в широких межах, але й Комп’ютерна верстка А. Рябко 13826 6 зберігати при цьому його працездатність, тобто підвищується надійність. Таким чином, якщо у відомому способі виготовлення електричного нагрівача, що включає нанесення коаксиально електроізоляційного матеріалу й електропровідного елемента на обертове оправлення послідовно встановити на обертовому оправленні спочатку трубку з полімерного матеріалу, намотати спіраль із електропровідного матеріалу, потім установити трубку з термоусадкового матеріалу, здійснити термоусадку трубки потоком повітря з температурою 300-500°С за 2-4 проходу джерела тепла уздовж оправлення й установити на місці оправлення стрижень із пластичного металу, можна досягнути вказаний вище технічний результат. Як видно з опису електричного нагрівача й способу його виготовлення, пропоноване технічне рішення дозволяє одержати надійний і працездатний пристрій, що може бути використаний в побутових цілях. При цьому технологія виготовлення відрізняється простотою й доступністю, оскільки дозволяє одержати вироби на порівняно недорогому встаткуванні з використанням доступних і недорогих матеріалів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
