Глушник шуму

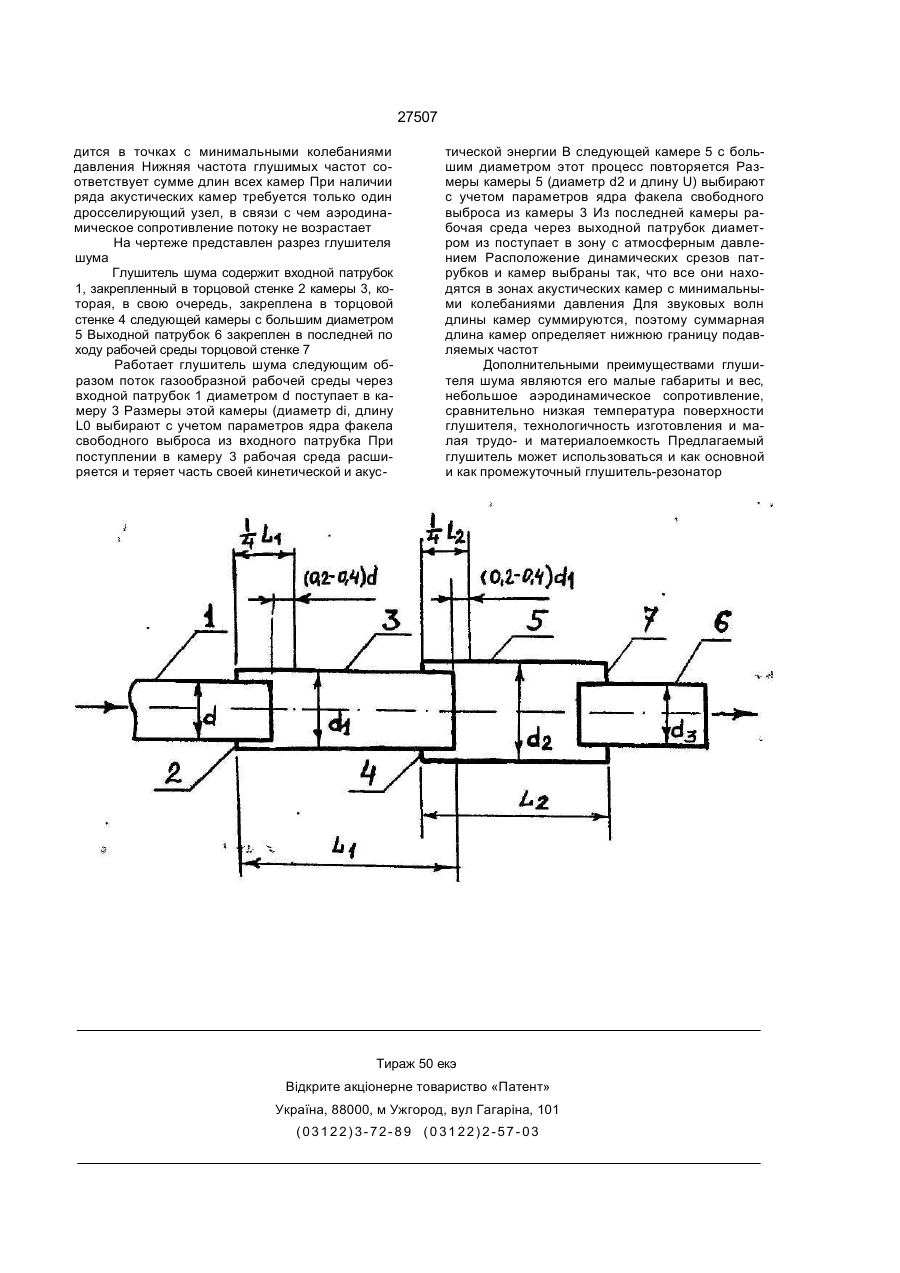

УКРАЇНА (19) UA (11,27507 па, С2 (51, 6F01N1/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54, ГЛУШНИК ШУМУ (21,95031214 (22,17 03 1995 (24, 15 09 2000 (46) 15 09 2000. Бюл № 4, 2000 р (72) Єфімов Микола Олексійович, Лебедев Микола Миколайович, Мітрофанов Олег Олександрович (73, Науковсьвиробничий кооператив "ЕДЕМ" (56,1 А с СССР № 1092290. М кп F 01 N1/00,1984 2 Ас СССР № 1254181, Мхл F 01 N1/00,1986 (57, Глушитель шума содержащий ряд последовательно соединенных соосных цилиндрических камер, входной и выходной патрубки, закрепленные в торцовых стенках и заходящие внутрь камер на целое число четвертей длин этих камер, минус 0,2-0.4 диаметра патрубка, отличающийся тем, что диаметр каждой последующей камеры превышает диаметр предыдущей, каждая предыдущая камера закреплена в торцовой стенке последующей и заходит внутрь нее на целое число четвертей длины этой камеры минус 0,20,4 диаметра предыдущей камеры Изобретение относится к области машиностроения, а именно к глушителям шума, создаваемого движением газообразной рабочей среды из зоны повышенного в зону нормального давления Известен глушитель шума, содержащий цилиндрическую камеру, входной и выходной патрубки, закрепленные в торцовых стенках и заходящие внутрь камеры на целое число четвертей длины этой камеры минус (0,2-0,4) диаметра патрубка (SU 1092290, F 01 N 1/00, t5 05 84, Бюл № 18 Р Н Старобинский, М И Фесина, С Н Гогунов Глушитель шума выхлопа для двигателя внутреннего сгорания) Данный глушитель имеет только один дросселирующий узел и, следовательно, малое аэродинамическое сопротивление потоку рабочей среды, но шумоподавление с помощью только одной камеры недостаточно эффективно Наиболее близким к предлагаемому является глушитель шума, содержащий ряд последовательно соединенных соосных, цилиндрических камер, входной и выходной патрубки, закрепленные в торцовых стенках и заходящие внутрь камер на целое число четвертей длин этих камер минус (0,2-0,4) диаметра патрубка (SU 1254181 А2, F 01 N 1/00, 30 08 86, бюл № 32 МИ Фисина, Я Г Лукьянов, Р Н Старобинский Глушитель шума выхлопа для двигателя внутреннего сгорания) Наличие ряда последовательно соединенных камер позволяет повысить эффективность глушения, но диапазон низких частот при этом ограничен длиной большой камеры, а число дросселирующих узлов, увеличивающих аэродинамическое сопротивление, равно числу акустических камер В основу изобретения поставлена задача повышения эффективности глушения без увеличения аэродинамического сопротивления за счет использования нескольких акустических камер с одним дросселирующим узлом, а также расширения диапазона заглушаемых частот суммированием длин камер Для решения поставленной задачи в глушителе шума, содержащем ряд последовательно соединенных соосных цилиндрических камер, входной и выходной патрубки, закрепленные в торцовых стенках и заходящие внутрь камер на целое число четвертей длин этих камер, минус (0,2-0,4) диаметра патрубка, новым является то, что диаметр каждой последующей камеры больше диаметра предыдущей, каждая предыдущая камера закреплена в торцовой стенке последующей и заходит внутрь нее на целое число четвертей длины этой камеры минус (0,2-0,4) диаметра предыдущей камеры В предлагаемом глушителе происходит поэтапное расширение потока газообразной рабочей среды при последовательном ее прохождении через расширяющиеся камеры Расширяясь, рабочая среда теряет кинетическую и акустическую энергию Одновременно с этим глушение шума производится за счет того, что ввод и отбор рабочей среды из акустических камер произво СМ О 1^ о ю CM 27507 дится в точках с минимальными колебаниями давления Нижняя частота глушимых частот соответствует сумме длин всех камер При наличии ряда акустических камер требуется только один дросселирующий узел, в связи с чем аэродинамическое сопротивление потоку не возрастает На чертеже представлен разрез глушителя шума Глушитель шума содержит входной патрубок 1, закрепленный в торцовой стенке 2 камеры 3, которая, в свою очередь, закреплена в торцовой стенке 4 следующей камеры с большим диаметром 5 Выходной патрубок 6 закреплен в последней по ходу рабочей среды торцовой стенке 7 Работает глушитель шума следующим образом поток газообразной рабочей среды через входной патрубок 1 диаметром d поступает в камеру 3 Размеры этой камеры (диаметр di, длину L0 выбирают с учетом параметров ядра факела свободного выброса из входного патрубка При поступлении в камеру 3 рабочая среда расширяется и теряет часть своей кинетической и акус тической энергии В следующей камере 5 с большим диаметром этот процесс повторяется Размеры камеры 5 (диаметр d2 и длину U) выбирают с учетом параметров ядра факела свободного выброса из камеры 3 Из последней камеры рабочая среда через выходной патрубок диаметром из поступает в зону с атмосферным давлением Расположение динамических срезов патрубков и камер выбраны так, что все они находятся в зонах акустических камер с минимальными колебаниями давления Для звуковых волн длины камер суммируются, поэтому суммарная длина камер определяет нижнюю границу подавляемых частот Дополнительными преимуществами глушителя шума являются его малые габариты и вес, небольшое аэродинамическое сопротивление, сравнительно низкая температура поверхности глушителя, технологичность изготовления и малая трудо- и материалоемкость Предлагаемый глушитель может использоваться и как основной и как промежуточный глушитель-резонатор Тираж 50 екэ Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 ( 031 22) 3- 72- 89 ( 0 31 22) 2- 57- 03
