Глушник шуму

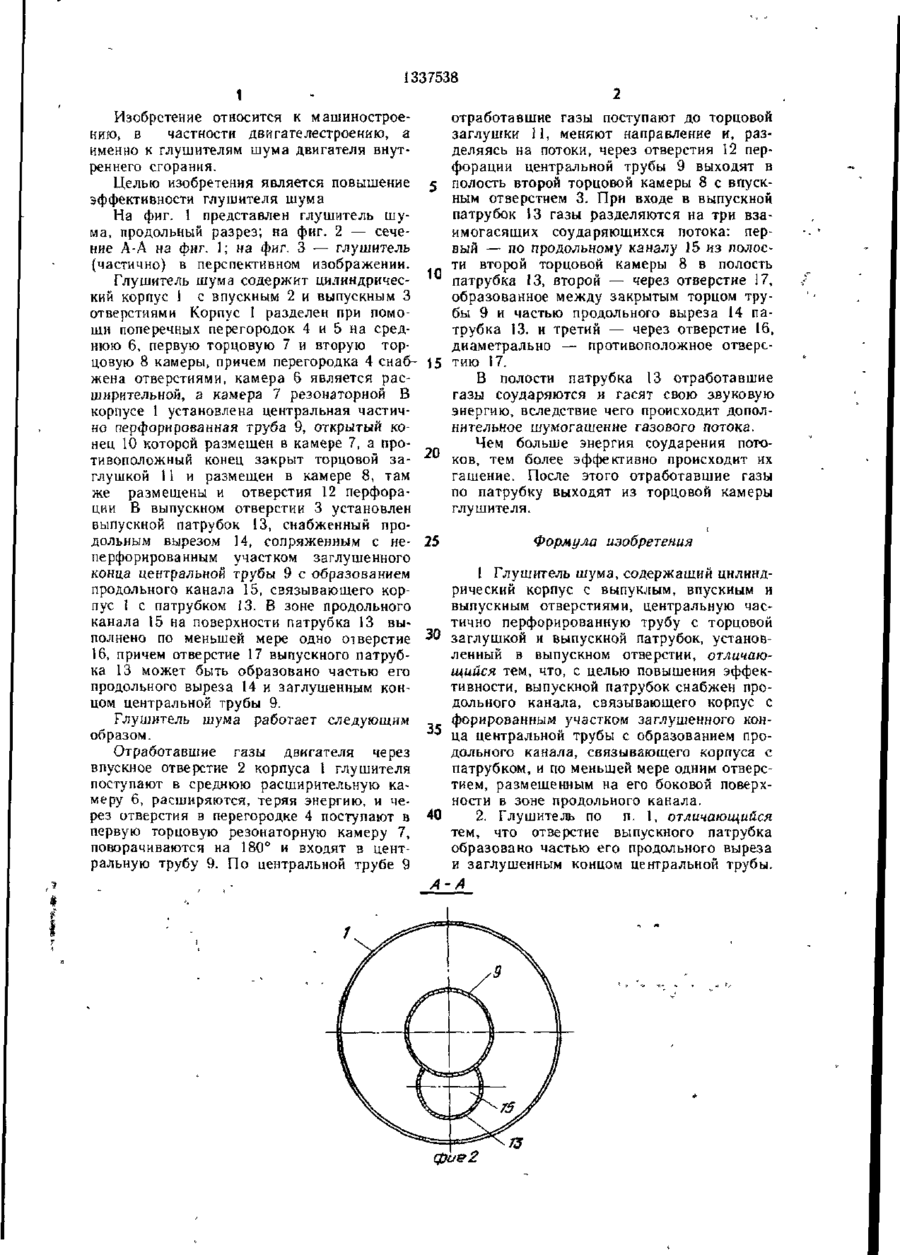

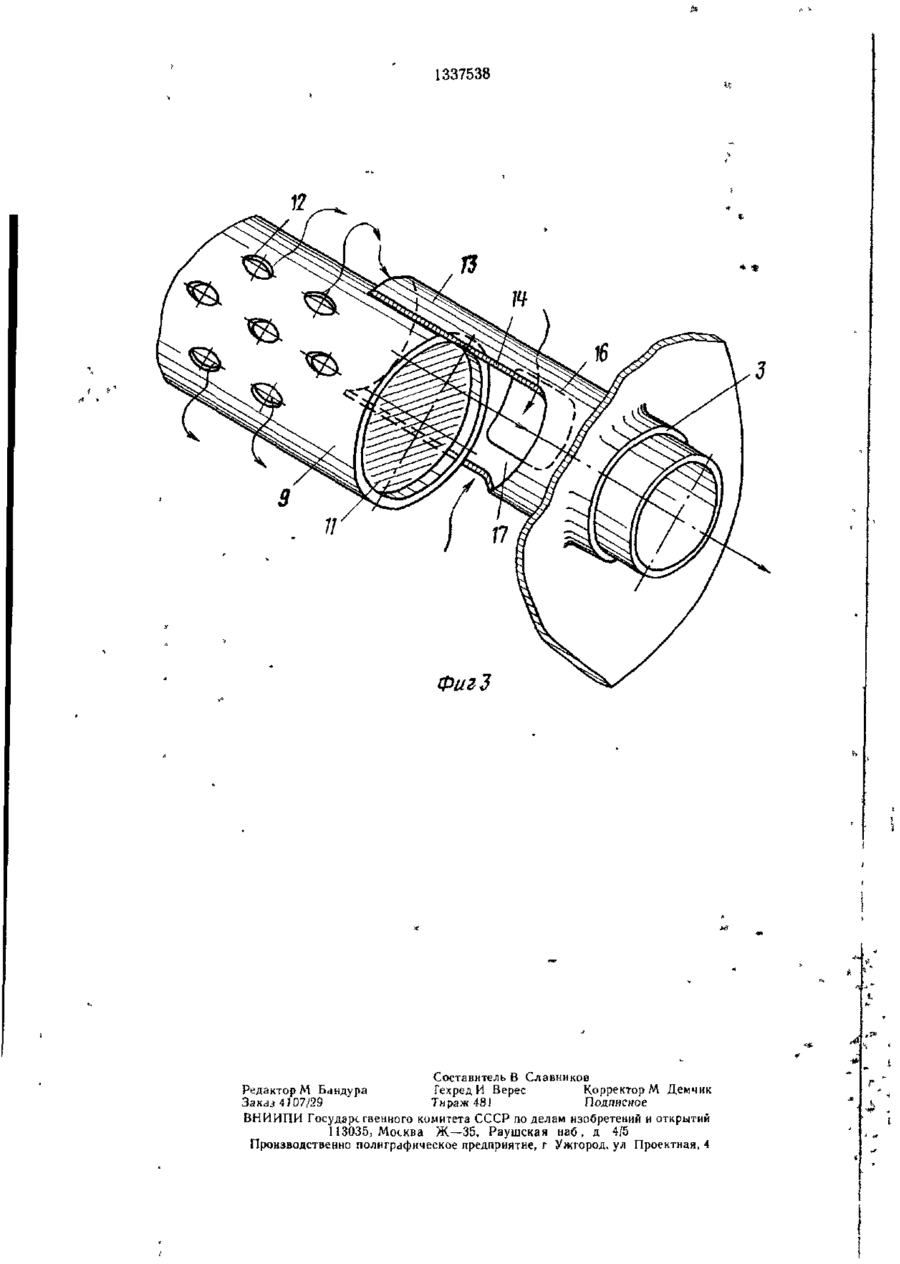

Изобретение относится к двигателестроению. Цель изобретения — повышение эффективности глушения. Для этого в выпускном патрубке (П) 13 выполнен продоль ный вырез 14, сопряженный с неперфорированным участком заглушённого конца центральной трубы 9. При этом образуется продольный канал 15, связывающий корпус 1 с П 13. В зоне канала 15 на боковой поверхности П 13 выполнено отверстие 16, а часть выреза 14 и заглушённый конец трубы 9 образуют диаметрально противоположное отверстие 17. При входе в П 13 газы разделяются на три взаимогасящих соударяющихся потока: первый движется по каналу 15 из полости торцовой камеры 8 в полость П 13; второй — через отверстие 17; третий через отверстие 16. Газы соударяются в полости П 13 и гасят свою звуковую энергию, что обеспечивает дополнительное шумогашение потока. 1 з.п. ф-лы, 3 ил. І if) СО со ел 00 00 ї337538 1 Изобретение относится к машиностроеотработавшие газы поступают до торцовой нию, в частности двигателестроению, а заглушки 11, меняют направление и, разименно к глушителям шума двигателя внутделяясь на потоки, через отверстия 12 перреннего сгорания. форации центральной трубы 9 выходят в полость второй торцовой камеры 8 с впускЦелью изобретения является повышение ным отверстием 3. При входе в выпускной эффективности глушителя шума патрубок 13 газы разделяются на три взаНа фиг. 1 представлен глушитель шуимогасящих соударяющихся потока: перма, продольный разрез; на фиг. 2 — сечевый — по продольному каналу 15 из полосние А-А на фиг. 1; на фиг. 3 — глушитель ти второй торцовой камеры 8 в полость (частично) в перспективном изображении. Глушитель шума содержит цилиндричес- 10 патрубка 13, второй — через отверстие 17, образованное между закрытым торцом трукий корпус 1 с впускным 2 и выпускным 3 бы 9 и частью продольного выреза 14 паотверстиями Корпус I разделен при помотрубка 13. и третий — через отверстие 16, щи поперечных перегородок 4 и 5 на среддиаметрально — противоположное отверснюю 6, первую торцовую 7 и вторую торцовую 8 камеры, причем перегородка 4 снаб- 15 тию 17. жена отверстиями, камера 6 является расВ полости патрубка 13 отработавшие ширительной, а камера 7 резонаторной В газы соударяются и гасят свою звуковую корпусе 1 установлена центральная частичэнергию, вследствие чего происходит дополно перфорированная труба 9, открытый конительное шумогашение газового потока. нец 10 которой размещен в камере 7, а проЧем больше энергия соударения пототивоположный конец закрыт торцовой за- 20 ков, тем более эффективно происходит их глушкой 11 и размещен в камере 8, там гашение. После этого отработавшие газы же размещены и отверстия 12 перфорапо патрубку выходят из торцовой камеры ции В выпускном отверстии 3 установлен глушителя. выпускной патрубок 13, снабженный продольным вырезом 14, сопряженным с не- 25 Формула изобретения пе рфорирова иным участком заглушённого конца центральной трубы 9 с образованием 1 Глушитель шума, содержащий цилиндпродольного канала 15, связывающего коррический корпус с выпуклым, впускным и пус І с патрубком ІЗ. В зоне продольного выпускным отверстиями, центральную часканала 15 на поверхности патрубка 13 вытично перфорированную трубу с торцовой полнено по меньшей мере одно отверстие 30 заглушкой и выпускной патрубок, установ16, причем отверстие 17 выпускного патрубленный в выпускном отверстии, отличаюка 13 может быть образовано частью его щийся тем, что, с целью повышения эффекпродольного выреза 14 и заглушённым контивности, выпускной патрубок снабжен процом центральной трубы 9. дольного канала, связывающего корпус с форированным участком заглушённого конГлушитель шума работает следующим 35 ца центральной трубы с образованием прообразом. дольного канала, связывающего корпуса с Отработавшие газы двигателя через патрубком, и по меньшей мере одним отверсвпускное отверстие 2 корпуса 1 глушителя тием, размещенным на его боковой поверхпоступают в среднюю расширительную каности в зоне продольного канала. меру 6, расширяются, теряя энергию, и через отверстия в перегородке 4 поступают в 40 2. Глушитель по п. 1, отличающийся первую торцовую резонаторную камеру 7, тем, что отверстие выпускного патрубка поворачиваются на 180° и входят в центобразовано частью его продольного выреза ральную трубу 9. По центральной трубе 9 и заглушённым концом центральной трубы. А- А фие2 1337538 ** Фиг 3 Составитель В Славников Редактор Д Бандура А Гехред И Верес Корректор М Демчик Заказ 4107/29 Тираж 48) Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва Ж—35, Раушская наб , д 4/5 Производственно полиграфическое предприятие, г Ужгород, ул Проектная, 4
