Пристрій компенсації ємнісної складової струму витоку на землю

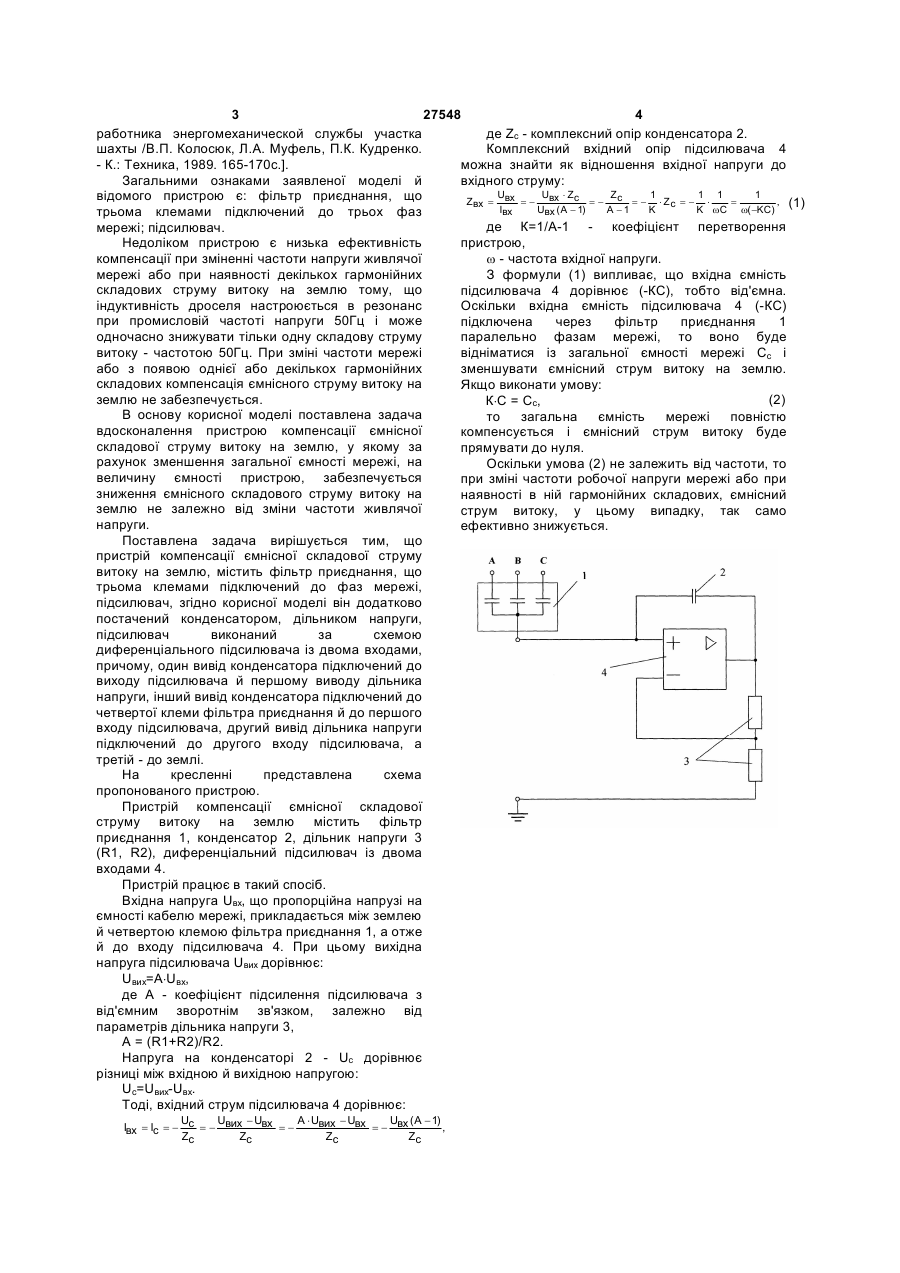

Пристрій компенсації ємнісної складової струму витоку на землю, що містить фільтр приєднання, трьома клемами підключений до 3 27548 4 работника энергомеханической службы участка де Zc - комплексний опір конденсатора 2. шахты /В.П. Колосюк, Л.А. Муфель, П.К. Кудренко. Комплексний вхідний опір підсилювача 4 - К.: Техника, 1989. 165-170с.]. можна знайти як відношення вхідної напруги до Загальними ознаками заявленої моделі й вхідного струму: Z U ×Z 1 1 1 1 U відомого пристрою є: фільтр приєднання, що , Z вх = вх = - вх c = - c = - × Z c = - × = K wC w( -KC) (1) A -1 K Uвх ( A - 1) Iвх трьома клемами підключений до трьох фаз де К=1/А-1 - коефіцієнт перетворення мережі; підсилювач. пристрою, Недоліком пристрою є низька ефективність w - частота вхідної напруги. компенсації при зміненні частоти напруги живлячої мережі або при наявності декількох гармонійних З формули (1) випливає, що вхідна ємність складових струму витоку на землю тому, що підсилювача 4 дорівнює (-КС), тобто від'ємна. індуктивність дроселя настроюється в резонанс Оскільки вхідна ємність підсилювача 4 (-КС) при промисловій частоті напруги 50Гц і може підключена через фільтр приєднання 1 одночасно знижувати тільки одну складову струму паралельно фазам мережі, то воно буде витоку - частотою 50Гц. При зміні частоти мережі відніматися із загальної ємності мережі Сс і або з появою однієї або декількох гармонійних зменшувати ємнісний струм витоку на землю. складових компенсація ємнісного струму витоку на Якщо виконати умову: землю не забезпечується. (2) К×С = Сс, В основу корисної моделі поставлена задача то загальна ємність мережі повністю вдосконалення пристрою компенсації ємнісної компенсується і ємнісний струм витоку буде складової струму витоку на землю, у якому за прямувати до нуля. рахунок зменшення загальної ємності мережі, на Оскільки умова (2) не залежить від частоти, то величину ємності пристрою, забезпечується при зміні частоти робочої напруги мережі або при зниження ємнісного складового струму витоку на наявності в ній гармонійних складових, ємнісний землю не залежно від зміни частоти живлячої струм витоку, у цьому випадку, так само напруги. ефективно знижується. Поставлена задача вирішується тим, що пристрій компенсації ємнісної складової струму витоку на землю, містить фільтр приєднання, що трьома клемами підключений до фаз мережі, підсилювач, згідно корисної моделі він додатково постачений конденсатором, дільником напруги, підсилювач виконаний за схемою диференціального підсилювача із двома входами, причому, один вивід конденсатора підключений до виходу підсилювача й першому виводу дільника напруги, інший вивід конденсатора підключений до четвертої клеми фільтра приєднання й до першого входу підсилювача, другий вивід дільника напруги підключений до другого входу підсилювача, а третій - до землі. На кресленні представлена схема пропонованого пристрою. Пристрій компенсації ємнісної складової струму витоку на землю містить фільтр приєднання 1, конденсатор 2, дільник напруги 3 (R1, R2), диференціальний підсилювач із двома входами 4. Пристрій працює в такий спосіб. Вхідна напруга Uвх, що пропорційна напрузі на ємності кабелю мережі, прикладається між землею й четвертою клемою фільтра приєднання 1, а отже й до входу підсилювача 4. При цьому вихідна напруга підсилювача Uвих дорівнює: Uвих=A×Uвх, де А - коефіцієнт підсилення підсилювача з від'ємним зворотнім зв'язком, залежно від параметрів дільника напруги 3, А = (R1+R2)/R2. Напруга на конденсаторі 2 - Uc дорівнює різниці між вхідною й вихідною напругою: Uc=Uвих-Uвх. Тоді, вхідний струм підсилювача 4 дорівнює: U ( A - 1) A × Uвих - Uвх U U - Uвх , Iвх = Іс = - c = - вих == - вх Zc Zc Zc Zc
