Обертова піч
Номер патенту: 27585
Опубліковано: 12.11.2007
Автори: Степановський Анатолій Олександрович, Чемерис Андрій Олегович, Щербина Валерій Юрійович, Бельдій Людмила Сергіївна, Сівецький Володимир Іванович, Чжан Юлінь
Формула / Реферат
Обертова піч, що містить циліндричний корпус з опорно-упорними вузлами, повністю розміщений в ємності, виконаній у вигляді секцій, розташованих уздовж осі корпусу, яка відрізняється тим, що вона додатково містить пристрої контролю угину корпусу печі, які з'єднані з регулятором рівня рідини і розташовані в кожній із секцій.
Текст

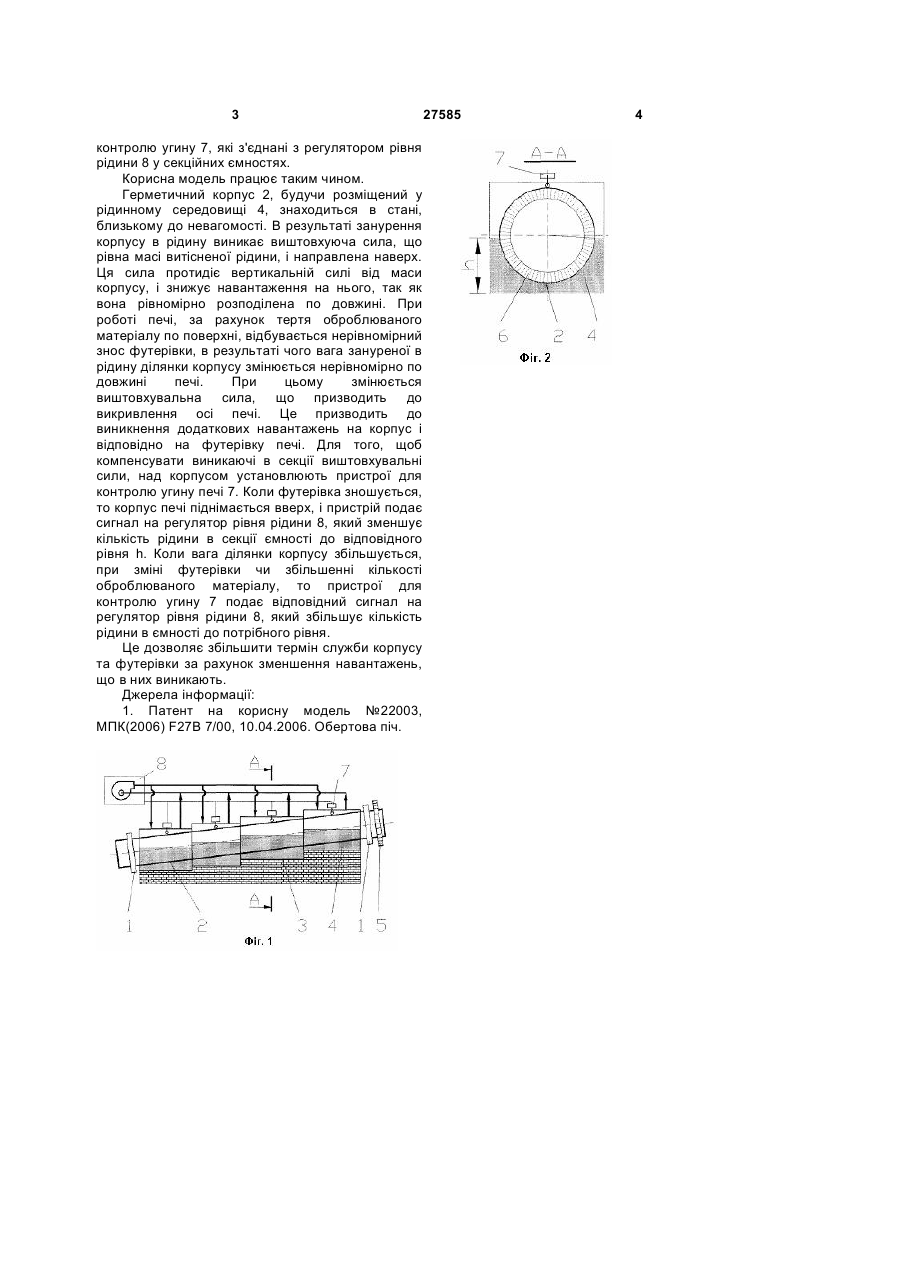

Обертова піч, що містить циліндричний корпус з опорно-упорними вузлами, повністю розміщений в ємності, виконаній у вигляді секцій, розташованих уздовж осі корпусу, яка відрізняється тим, що вона додатково містить пристрої контролю угину корпусу печі, які з'єднані з регулятором рівня рідини і розташовані в кожній із секцій. (19) (21) u200706293 (22) 07.06.2007 (24) 12.11.2007 (72) ЩЕРБИНА ВАЛЕРІЙ ЮРІЙОВИЧ, UA, СІВЕЦЬКИЙ ВОЛОДИМИР ІВАНОВИЧ, UA, ЧЖАН ЮЛІНЬ, ЧЕМЕРИС АНДРІЙ ОЛЕГОВИЧ, UA, БЕЛЬДІЙ ЛЮДМИЛА СЕРГІЇВНА, UA, СТЕПАНОВСЬКИЙ АНАТОЛІЙ ОЛЕКСАНДРОВИЧ, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA 3 контролю угину 7, які з'єднані з регулятором рівня рідини 8 у секційних ємностях. Корисна модель працює таким чином. Герметичний корпус 2, будучи розміщений у рідинному середовищі 4, знаходиться в стані, близькому до невагомості. В результаті занурення корпусу в рідину виникає виштовхуюча сила, що рівна масі витісненої рідини, і направлена наверх. Ця сила протидіє вертикальній силі від маси корпусу, і знижує навантаження на нього, так як вона рівномірно розподілена по довжині. При роботі печі, за рахунок тертя оброблюваного матеріалу по поверхні, відбувається нерівномірний знос футерівки, в результаті чого вага зануреної в рідину ділянки корпусу змінюється нерівномірно по довжині печі. При цьому змінюється виштовхувальна сила, що призводить до викривлення осі печі. Це призводить до виникнення додаткових навантажень на корпус і відповідно на футерівку печі. Для того, щоб компенсувати виникаючі в секції виштовхувальні сили, над корпусом установлюють пристрої для контролю угину печі 7. Коли футерівка зношується, то корпус печі піднімається вверх, і пристрій подає сигнал на регулятор рівня рідини 8, який зменшує кількість рідини в секції ємності до відповідного рівня h. Коли вага ділянки корпусу збільшується, при зміні футерівки чи збільшенні кількості оброблюваного матеріалу, то пристрої для контролю угину 7 подає відповідний сигнал на регулятор рівня рідини 8, який збільшує кількість рідини в ємності до потрібного рівня. Це дозволяє збільшити термін служби корпусу та футерівки за рахунок зменшення навантажень, що в них виникають. Джерела інформації: 1. Патент на корисну модель №22003, МПК(2006) F27B 7/00, 10.04.2006. Обертова піч. 27585 4
ДивитисяДодаткова інформація
Назва патенту англійськоюRotating furnace
Автори англійськоюScherbyna Valerii Yuriiovych, Sivetskyi Volodymyr Ivanovych, Zhang Yulin, Chemerys Andrii Olehovych, Beldii Liudmyla Serhiivna, Stepanovskyi Anatolii Oleksandrovych
Назва патенту російськоюВращающаяся печь
Автори російськоюЩербина Валерий Юрьевич, Сивецкий Владимир Иванович, Чжан Юлинь, Чемерис Андрей Олегович, Бельдий Людмила Сергеевна, Степановский Анатолий Александрович
МПК / Мітки
МПК: F27B 7/00
Код посилання
