Спосіб вибухозахисту при експлуатації систем транспортування газів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 27749

Опубліковано: 12.11.2007

Автори: Тюльпінов Дмитро Олександрович, Захаров Іван Івановіч, Тюльпінов Олександр Дмитрович, Тюльпінов Костянтин Олександрович

Завантажити PDF файл.

Формула / Реферат

Текст

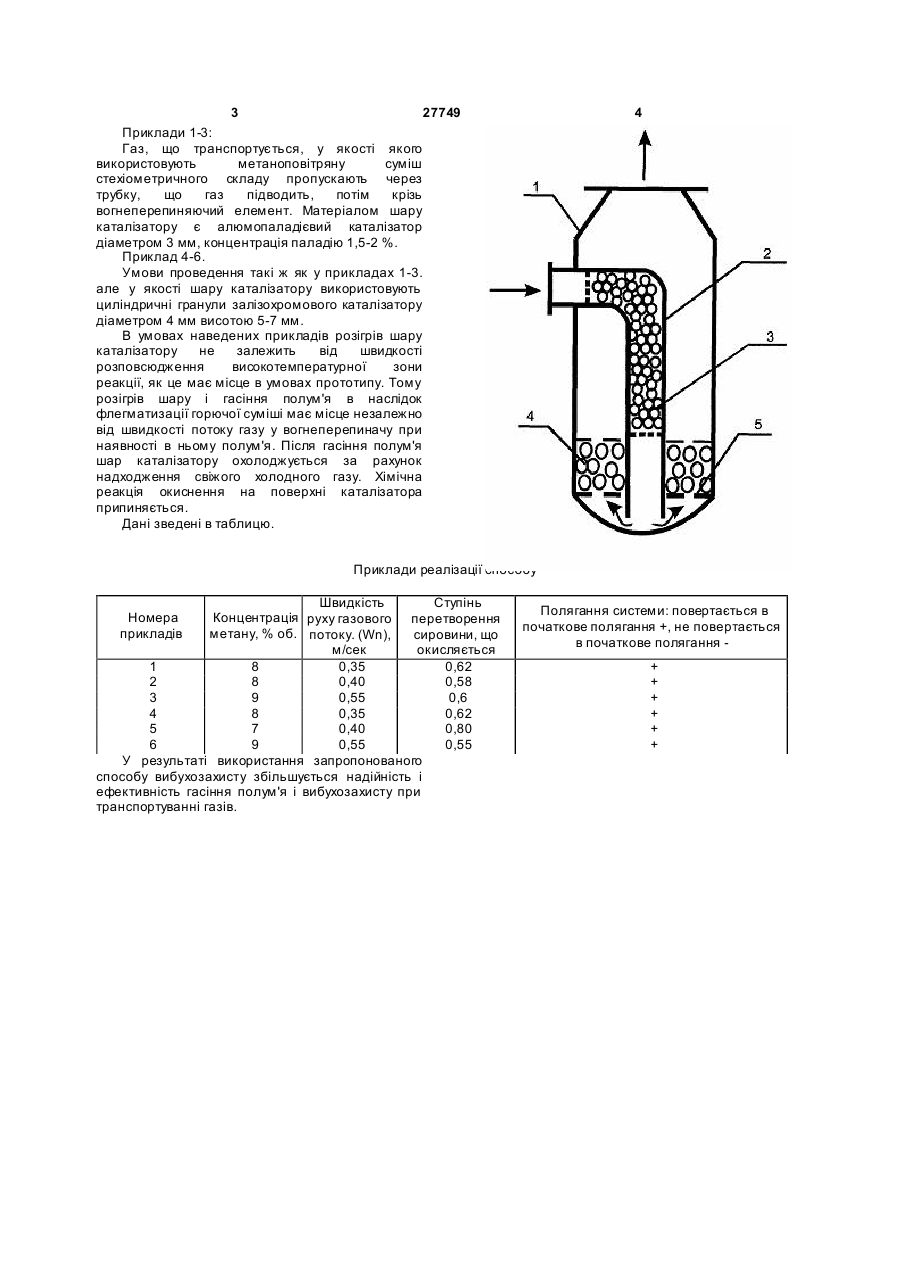

Спосіб вибухозахисту при експлуатації систем транспортування газів, що включає переміщення газів через вогнеперепиняючий елемент зі стаціонарним шаром каталізатора, який відрізняє ться тим, що газ спочатку пропускають крізь шар каталізатора, який у випадку виникнення полум'я обігрівається полум'ям над поверхнею вогнеперепиняючого елементу. (19) (21) u200708018 (22) 16.07.2007 (24) 12.11.2007 (72) ТЮЛЬПІНОВ ОЛЕКСАНДР ДМИТРОВИЧ, U A, ТЮЛЬПІНОВ ДМИТРО ОЛЕКС АНДРОВИЧ, UA, ЗАХАРОВ ІВАН ІВАНОВИЧ, U A, ТЮЛЬПІНОВ КОСТЯНТИН ОЛЕКСАНДРОВИЧ, U A (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИ МИРА ДАЛЯ СЄВЄРОДОНЕЦЬКИЙ ТЕХНОЛОГІЧНИЙ ІНСТИТУТ, UA 3 27749 Приклади 1-3: Газ, що транспортується, у якості якого використовують метаноповітряну суміш стехіометричного складу пропускають через трубку, що газ підводить, потім крізь вогнеперепиняючий елемент. Матеріалом шару каталізатору є алюмопаладієвий каталізатор діаметром 3 мм, концентрація паладію 1,5-2 %. Приклад 4-6. Умови проведення такі ж як у прикладах 1-3. але у якості шару каталізатору використовують циліндричні гранули залізохромового каталізатору діаметром 4 мм висотою 5-7 мм. В умовах наведених прикладів розігрів шару каталізатору не залежить від швидкості розповсюдження високотемпературної зони реакції, як це має місце в умовах прототипу. Тому розігрів шару і гасіння полум'я в наслідок флегматизації горючої суміші має місце незалежно від швидкості потоку газу у вогнеперепиначу при наявності в ньому полум'я. Після гасіння полум'я шар каталізатору охолоджується за рахунок надходження свіжого холодного газу. Хімічна реакція окиснення на поверхні каталізатора припиняється. Дані зведені в таблицю. 4 Таблиця Приклади реалізації способу Швидкість Ступінь Концентрація руху газового перетворення метану, % об. потоку. (Wn), сировини, що м/сек окисляється 1 8 0,35 0,62 2 8 0,40 0,58 3 9 0,55 0,6 4 8 0,35 0,62 5 7 0,40 0,80 6 9 0,55 0,55 У результаті використання запропонованого способу вибухозахисту збільшується надійність і ефективність гасіння полум'я і вибухозахисту при транспортуванні газів. Номера прикладів Полягання системи: повертається в початкове полягання +, не повертається в початкове полягання + + + + + +

Дивитися

Додаткова інформація

Назва патенту англійською

Method for explosion protection in operation of gas-transportation system

Автори англійською

Tiulpinov Oleksandr Dmytrovych, Tiulpinov Dmytro Oleksandrovych, Zakharov Ivan Ivanovych, Tiulpinov Kostiantyn Oleksandrovych

Назва патенту російською

Способ взрывозащиты при эксплуатации систем транспортировки газов

Автори російською

Тюльпинов Александр Дмитриевич, Тюльпинов Дмитрий Александрович, Захаров Иван Иванович, Тюльпинов Константин Александрович

МПК / Мітки

МПК: A62C 3/04

Мітки: газів, транспортування, систем, вибухозахисту, експлуатації, спосіб
