Пристрій для виконання міогімнастики

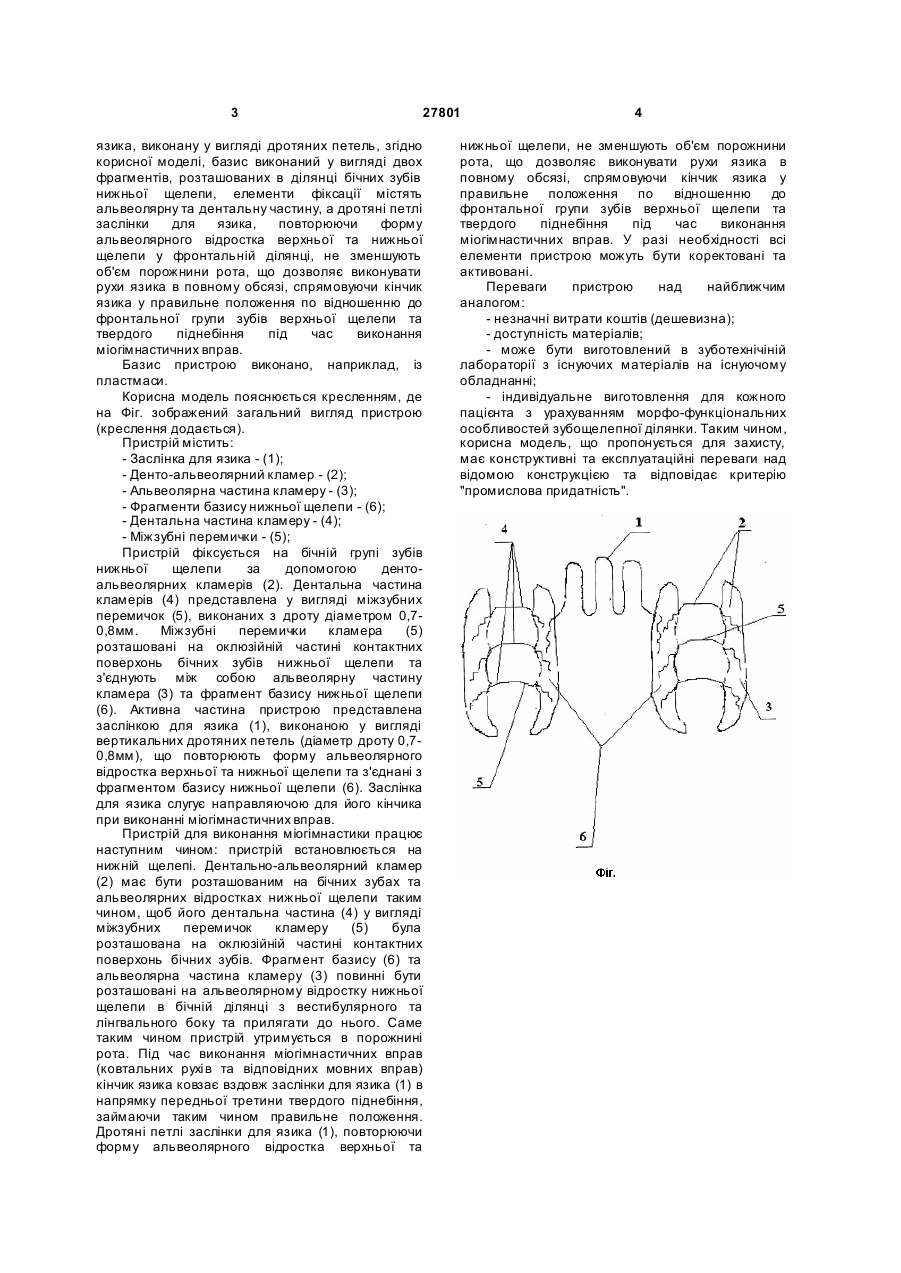

1. Пристрій для виконання міогімнастики, що містить базис, елементи фіксації, заслінку для язика, виконану у вигляді дротяних петель, який відрізняє ться тим, що базис виконаний у вигляді двох фрагментів, розташованих в ділянці бічних 3 27801 язика, виконану у вигляді дротяних петель, згідно корисної моделі, базис виконаний у вигляді двох фрагментів, розташованих в ділянці бічних зубів нижньої щелепи, елементи фіксації містять альвеолярну та дентальну частину, а дротяні петлі заслінки для язика, повторюючи форму альвеолярного відростка верхньої та нижньої щелепи у фронтальній ділянці, не зменшують об'єм порожнини рота, що дозволяє виконувати рухи язика в повному обсязі, спрямовуючи кінчик язика у правильне положення по відношенню до фронтальної групи зубів верхньої щелепи та твердого піднебіння під час виконання міогімнастичних вправ. Базис пристрою виконано, наприклад, із пластмаси. Корисна модель пояснюється кресленням, де на Фіг. зображений загальний вигляд пристрою (креслення додається). Пристрій містить: - Заслінка для язика - (1); - Денто-альвеолярний кламер - (2); - Альвеолярна частина кламеру - (3); - Фрагменти базису нижньої щелепи - (6); - Дентальна частина кламеру - (4); - Міжзубні перемички - (5); Пристрій фіксується на бічній групі зубів нижньої щелепи за допомогою дентоальвеолярних кламерів (2). Дентальна частина кламерів (4) представлена у вигляді міжзубних перемичок (5), виконаних з дроту діаметром 0,70,8мм. Міжзубні перемички кламера (5) розташовані на оклюзійній частині контактних поверхонь бічних зубів нижньої щелепи та з'єднують між собою альвеолярну частину кламера (3) та фрагмент базису нижньої щелепи (6). Активна частина пристрою представлена заслінкою для язика (1), виконаною у вигляді вертикальних дротяних петель (діаметр дроту 0,70,8мм), що повторюють форму альвеолярного відростка верхньої та нижньої щелепи та з'єднані з фрагментом базису нижньої щелепи (6). Заслінка для язика слугує направляючою для його кінчика при виконанні міогімнастичних вправ. Пристрій для виконання міогімнастики працює наступним чином: пристрій встановлюється на нижній щелепі. Дентально-альвеолярний кламер (2) має бути розташованим на бічних зубах та альвеолярних відростках нижньої щелепи таким чином, щоб його дентальна частина (4) у вигляді міжзубних перемичок кламеру (5) була розташована на оклюзійній частині контактних поверхонь бічних зубів. Фрагмент базису (6) та альвеолярна частина кламеру (3) повинні бути розташовані на альвеолярному відростку нижньої щелепи в бічній ділянці з вестибулярного та лінгвального боку та прилягати до нього. Саме таким чином пристрій утримується в порожнині рота. Під час виконання міогімнастичних вправ (ковтальних рухі в та відповідних мовних вправ) кінчик язика ковзає вздовж заслінки для язика (1) в напрямку передньої третини твердого піднебіння, займаючи таким чином правильне положення. Дротяні петлі заслінки для язика (1), повторюючи форму альвеолярного відростка верхньої та 4 нижньої щелепи, не зменшують об'єм порожнини рота, що дозволяє виконувати рухи язика в повному обсязі, спрямовуючи кінчик язика у правильне положення по відношенню до фронтальної групи зубів верхньої щелепи та твердого піднебіння під час виконання міогімнастичних вправ. У разі необхідності всі елементи пристрою можуть бути коректовані та активовані. Переваги пристрою над найближчим аналогом: - незначні витрати коштів (дешевизна); - доступність матеріалів; - може бути виготовлений в зуботехнічіній лабораторії з існуючих матеріалів на існуючому обладнанні; - індивідуальне виготовлення для кожного пацієнта з урахуванням морфо-функціональних особливостей зубощелепної ділянки. Таким чином, корисна модель, що пропонується для захисту, має конструктивні та експлуатаційні переваги над відомою конструкцією та відповідає критерію "промислова придатність".
