Спосіб метрологічної атестації приладу для вимірювання неспіввісності отворів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 27953

Опубліковано: 26.11.2007

Автори: Шраго Леонід Костянтинович, Юхачов Віталій Володимирович, Плохотнюк Євген Вікторович, Ситніченко Віктор Михайлович

Завантажити PDF файл.

Формула / Реферат

Текст

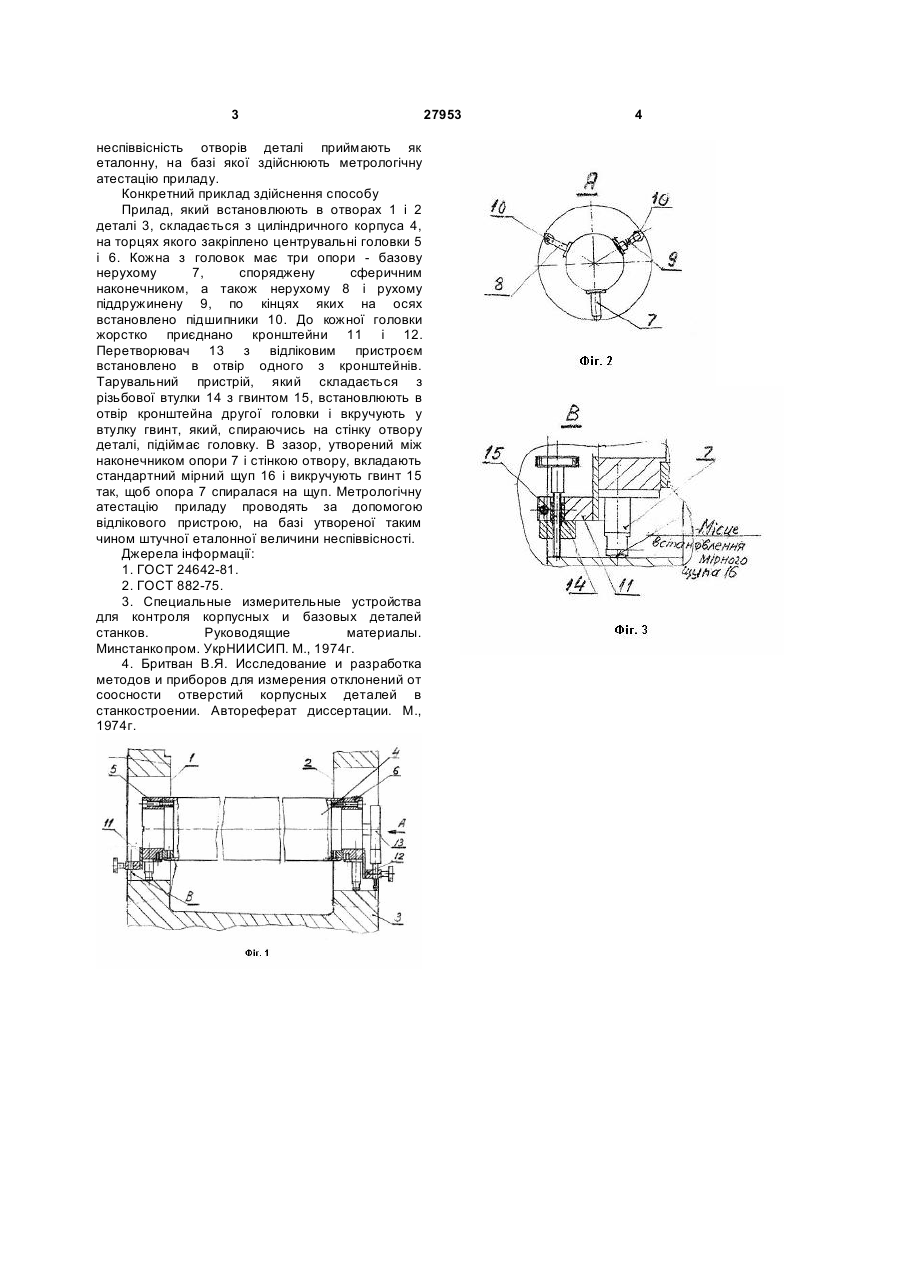

Спосіб метрологічної атестації приладу для вимірювання неспіввісності отворів, що складається з центрувальних головок, змонтованих на спільному корпусі, шляхом вимірювання заданої еталонної величини неспіввісності, який відрізняється тим, що центрувальні головки встановлюють безпосередньо в деталі із співвісними отворами і штучно змінюють величину їх неспіввісності до отримання потрібного еталонного значення шляхом зміщення базової опори однієї з головок, наприклад, за допомогою гвинта, і встановлення під неї прокладки еталонної товщини, наприклад, мірного щупа. (19) (21) u200705624 (22) 22.05.2007 (24) 26.11.2007 (72) ШРАГО ЛЕОНІД КОСТЯНТИНОВИЧ, UA, СИТНІЧЕНКО ВІКТОР МИХАЙЛОВИЧ, UA, ЮХАЧОВ ВІТАЛІЙ ВОЛОДИМИРОВИЧ, UA, ПЛОХОТНЮК ЄВГЕН ВІКТОРОВИЧ, UA (73) ПІДПРИЄМСТВО У ВИГЛЯДІ ТОВАРИСТВА З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "АРКАДІЯ95", UA, НАУКОВО-ТЕХНІЧНИЙ ЦЕНТР "СТАНКОСЕРТ", UA, ДЕРЖАВНЕ ПІДПРИЄМСТВО МІНІСТЕРСТВА ОБОРОНИ УКРАЇНИ "ОДЕСЬКЕ АВІАЦІЙНО-РЕМОНТНЕ ПІДПРИЄМСТВО "ОДЕСАВІАРЕМСЕРВІС", UA (56) 3 неспіввісність отворів деталі приймають як еталонну, на базі якої здійснюють метрологічну атестацію приладу. Конкретний приклад здійснення способу Прилад, який встановлюють в отворах 1 і 2 деталі 3, складається з циліндричного корпуса 4, на торцях якого закріплено центрувальні головки 5 і 6. Кожна з головок має три опори - базову нерухому 7, споряджену сферичним наконечником, а також нерухому 8 і рухому піддружинену 9, по кінцях яких на осях встановлено підшипники 10. До кожної головки жорстко приєднано кронштейни 11 і 12. Перетворювач 13 з відліковим пристроєм встановлено в отвір одного з кронштейнів. Тарувальний пристрій, який складається з різьбової втулки 14 з гвинтом 15, встановлюють в отвір кронштейна другої головки і вкручують у втулку гвинт, який, спираючись на стінку отвору деталі, підіймає головку. В зазор, утворений між наконечником опори 7 і стінкою отвору, вкладають стандартний мірний щуп 16 і викручують гвинт 15 так, щоб опора 7 спиралася на щуп. Метрологічну атестацію приладу проводять за допомогою відлікового пристрою, на базі утвореної таким чином штучної еталонної величини неспіввісності. Джерела інформації: 1. ГОСТ 24642-81. 2. ГОСТ 882-75. 3. Специальные измерительные устройства для контроля корпусных и базовых деталей станков. Руководящие материалы. Минстанкопром. УкрНИИСИП. М., 1974г. 4. Бритван В.Я. Исследование и разработка методов и приборов для измерения отклонений от соосности отверстий корпусных деталей в станкостроении. Автореферат диссертации. М., 1974г. 27953 4

Дивитися

Додаткова інформація

Назва патенту англійською

Method of the metrological certification of a device for measuring misalignment of holes

Автори англійською

Shraho Leonid Kostiantynovych, Sytnychenko Viktor Mykhailovych, Yukhachov Vitalii Volodymyrovych, Plokhotniuk Yevhen Viktorovych

Назва патенту російською

Способ метрологической аттестации прибора для измерения несоосности отверстий

Автори російською

Шраго Леонид Константинович, Ситныченко Виктор Михайлович, Юхачов Виталий Владимирович, Плохотнюк Евгений Викторович

МПК / Мітки

МПК: G01B 5/24

Мітки: неспіввісності, атестації, отворів, приладу, метрологічної, спосіб, вимірювання
