Ґрунтозабірний пристрій

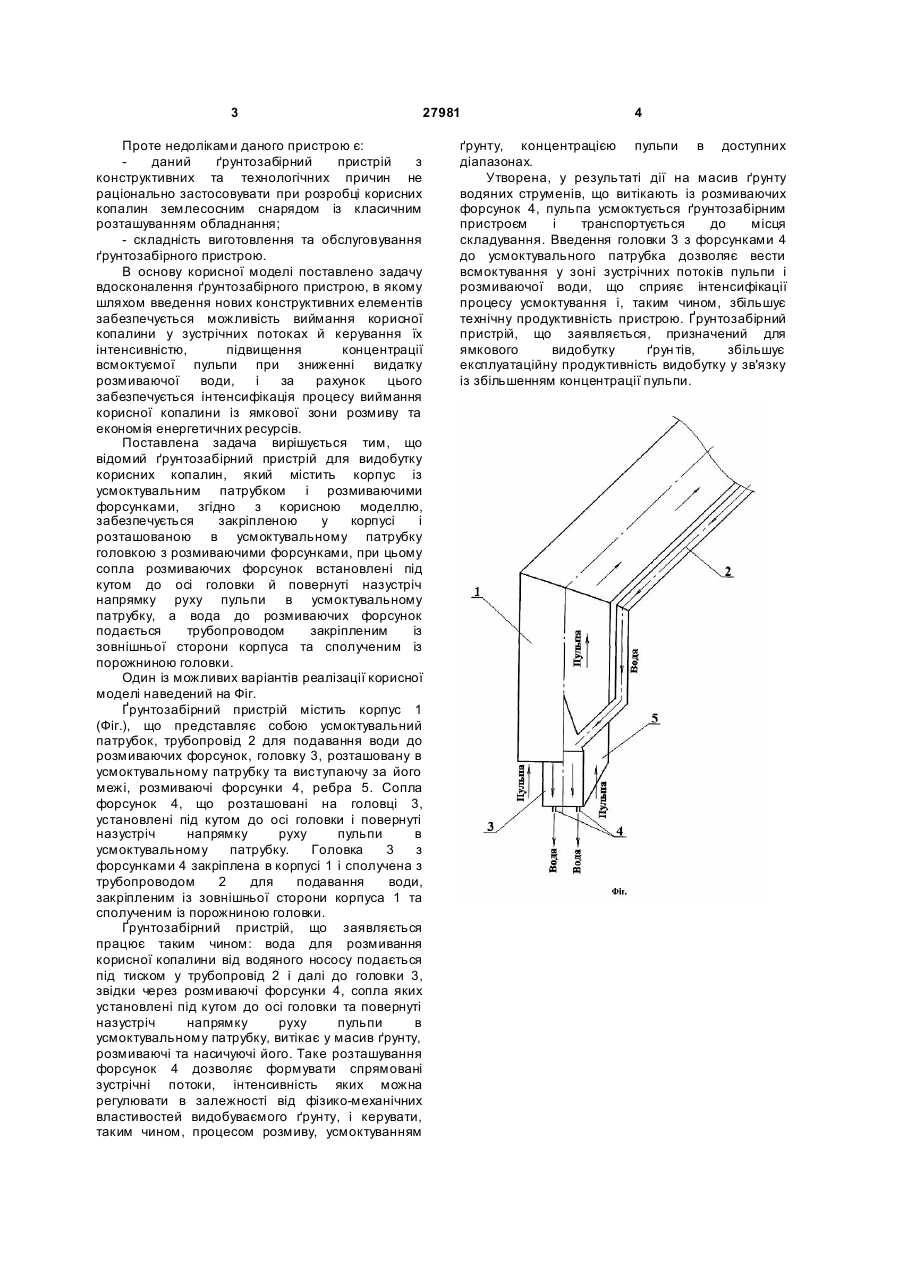

Ґрунтозабірний пристрій, що містить корпус у вигляді усмоктувального патрубка, закріплену у 3 27981 Проте недоліками даного пристрою є: даний ґрунтозабірний пристрій з конструктивних та технологічних причин не раціонально застосовувати при розробці корисних копалин землесосним снарядом із класичним розташуванням обладнання; - складність виготовлення та обслуговування ґрунтозабірного пристрою. В основу корисної моделі поставлено задачу вдосконалення ґрунтозабірного пристрою, в якому шляхом введення нових конструктивних елементів забезпечується можливість виймання корисної копалини у зустрічних потоках й керування їх інтенсивністю, підвищення концентрації всмоктуємої пульпи при зниженні видатку розмиваючої води, і за рахунок цього забезпечується інтенсифікація процесу виймання корисної копалини із ямкової зони розмиву та економія енергетичних ресурсів. Поставлена задача вирішується тим, що відомий ґрунтозабірний пристрій для видобутку корисних копалин, який містить корпус із усмоктувальним патрубком і розмиваючими форсунками, згідно з корисною моделлю, забезпечується закріпленою у корпусі і розташованою в усмоктувальному патрубку головкою з розмиваючими форсунками, при цьому сопла розмиваючих форсунок встановлені під кутом до осі головки й повернуті назустріч напрямку руху пульпи в усмоктувальному патрубку, а вода до розмиваючих форсунок подається трубопроводом закріпленим із зовнішньої сторони корпуса та сполученим із порожниною головки. Один із можливих варіантів реалізації корисної моделі наведений на Фіг. Ґрунтозабірний пристрій містить корпус 1 (Фіг.), що представляє собою усмоктувальний патрубок, трубопровід 2 для подавання води до розмиваючих форсунок, головку 3, розташовану в усмоктувальному патрубку та виступаючу за його межі, розмиваючі форсунки 4, ребра 5. Сопла форсунок 4, що розташовані на головці 3, установлені під кутом до осі головки і повернуті назустріч напрямку руху пульпи в усмоктувальному патрубку. Головка 3 з форсунками 4 закріплена в корпусі 1 і сполучена з трубопроводом 2 для подавання води, закріпленим із зовнішньої сторони корпуса 1 та сполученим із порожниною головки. Ґрунтозабірний пристрій, що заявляється працює таким чином: вода для розмивання корисної копалини від водяного нососу подається під тиском у трубопровід 2 і далі до головки 3, звідки через розмиваючі форсунки 4, сопла яких установлені під кутом до осі головки та повернуті назустріч напрямку руху пульпи в усмоктувальному патрубку, витікає у масив ґрунту, розмиваючі та насичуючі його. Таке розташування форсунок 4 дозволяє формувати спрямовані зустрічні потоки, інтенсивність яких можна регулювати в залежності від фізико-механічних властивостей видобуваємого ґрунту, і керувати, таким чином, процесом розмиву, усмоктуванням 4 ґрунту, концентрацією пульпи в доступних діапазонах. Утворена, у результаті дії на масив ґрунту водяних струменів, що витікають із розмиваючих форсунок 4, пульпа усмоктується ґрунтозабірним пристроєм і транспортується до місця складування. Введення головки 3 з форсунками 4 до усмоктувального патрубка дозволяє вести всмоктування у зоні зустрічних потоків пульпи і розмиваючої води, що сприяє інтенсифікації процесу усмоктування і, таким чином, збільшує технічну продуктивність пристрою. Ґрунтозабірний пристрій, що заявляється, призначений для ямкового видобутку ґрун тів, збільшує експлуатаційну продуктивність видобутку у зв'язку із збільшенням концентрації пульпи.
