Формула / Реферат

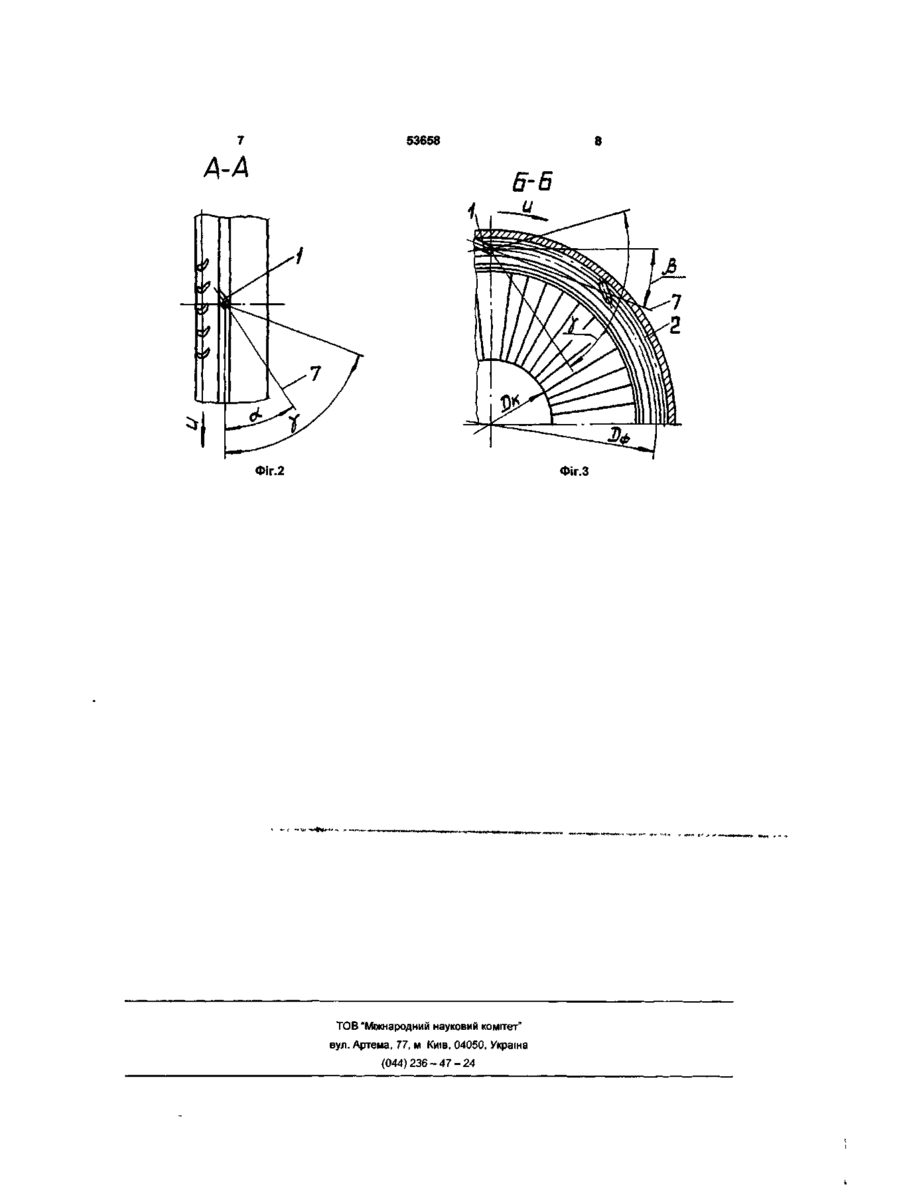

Пристрій для охолодження вихлопного патрубка парової турбіни, який містить форсунки охолоджуючої води, котрі встановлені по колу на статорі біля периферії робочих лопаток під кутом до площини обертання робочих лопаток, який відрізняється тим, що кут  між віссю форсунки і площиною обертання робочих лопаток у проекції на площину, яка паралельна осі турбіни і проходить крізь дотичну до кола центрів отворів форсунок у точці установки форсунки, що відраховується у напрямку обертання, і кут  між віссю форсунки і площиною, яка паралельна осі турбіни і проходить крізь дотичну до кола центрів отворів форсунок, у проекції на площину обертання робочих лопаток, визначаються із співвідношення:

де  - кореневий діаметр робочого колеса,

 - діаметр кола центрів отворів форсунок,

* - кут факела розпилення форсунки.

Текст

Пристрій для охолодження вихлопного патрубка парової турбіни, який містить форсунки охолоджуючої води, котрі встановлені по колу на статорі біля периферії робочих лопаток під кутом до площини обертання робочих лопаток, який відрізняється тим, що кут а між віссю форсунки і площиною обертання робочих лопаток у проекції на площину, яка паралельна осі турбіни і проходить крізь дотичну до кола центрів отворів форсунок у точці установки форсунки, що відраховується у напрямку обертання, і кут р між віссю форсунки і площиною, яка паралельна осі турбіни і проходить крізь дотичну до кола центрів отворів форсунок, у проекції на площину обертання робочих лопаток, визначаються із співвідношення Винахід відноситься до галузі паротурбобудування, зокрема до вихлопних патрубків циліндрів низького тиску (ЦНТ) парових турбін, і може бути використаний для охолодження вихлопного патрубку конденсаційних і теплофікаційних турбін у різних режимах роботи Відомий ВИХЛОПНИЙ патрубок з форсунками охолоджуючої води, які розташовані у паровому просторі патрубку поблизу його вихідного перетину (див напр Бененсон Е И, Иоффе Л С Теплофикационные паровые турбины, М , «Энергия», 1976, с 129,244-245) Недоліком такого вихлопного патрубку є низька ефективність охолодження внаслідок великого витрачання охолоджуючої води і ерозійного зношування вихідних кромок робочих лопаток останньої ступені, яке відбувається під дією невипаруваних краплин, що знижує надійність турбіни у роботі Відомий також пристрій для охолодження патрубку циліндра низького тиску парової турбіни, який містить форсунки для розпилювання води, які встановлені на кільцевій лопатці осерадіального дифузору ВІСІ форсунок розташовані у площинах, які проходять крізь поздовжню вісь турбіни (див напр , Наладочные и экспериментальные работы ОРГРЭС, вып 39, М , «Энергия», 1970, с 118) Досвід експлуатації такого пристрою з форсунками на кільцевій лопатці показує на неефективність такої системи охолодження, оскільки краплі вологи не пробивають потік пари, який сильно закручений, по ходу обертання лопаток турбіни На режимах малих об'ємних витрат пари через останню ступінь, коли вона працює у вентиляційному режимі і необхідно активне охолодження вихлопного патрубку в прикорньовій зоні останньої ступені, виникає відрив потоку і туди підсосується пара з вихлопного патрубку, яка при відхиленні умов вприску від нормальних, може нести з собою не встигши випаруватись краплі впорснутої води Отже пристрої, осі форсунок яких знаходяться в осьових площинах, практично не надають впорснутій воді окружної складової швидкості Тому, не дивлячись на відносно невелике значення колових швидкостей робочих лопаток у прикорньовій зоні, швидкість співударіння крапель вихідними кромками лопаток достатньо велика, що може призвести до ерозійного зношування вихідних кромок ро 0 < а < — і 0

Дивитися

Додаткова інформація

Назва патенту англійською

Divice for cooling discharge branch pipe of steam turbine

Автори англійською

Arkadiev Borys Abramovych, Halatsan Viktor Mykolaiovych, Konev Volodymyr Afanasiiovych

Назва патенту російською

Устройство для охлаждения выхлопного патрубка паровой турбины

Автори російською

Аркадьев Борис Абрамович, Галацан Виктор Николаевич, Конев Владимир Афанасьевич

МПК / Мітки

МПК: F01D 25/00
