Пристрій для генерування серій сейсмічних сигналів у свердловині
Номер патенту: 28198
Опубліковано: 26.11.2007
Автори: Войтенко Юрій Іванович, Пасічник Володимир Дмитрович, Гошовський Сергій Володимирович
Формула / Реферат
Пристрій для генерування серій сейсмічних сигналів в свердловині в заданому секторі, що включає секціонований металевий циліндр, до якого прикріплено кабель, забезпечуючий опускання циліндра в свердловину, в секціях циліндра на визначеній відстані один від одного закріплені генератори сейсмічного сигналу - вибухові речовини, які ініціюються вибуховими патронами (ВП) або електродетонаторами (ЕД), кожний з яких створює імпульс визначеної інтенсивності в заданому секторі навколосвердловинного простору, не пошкоджуючи при цьому свердловини і апаратури, електричний комутатор, за допомогою якого виконується селективне спрацьовування кожного з генераторів сейсмічних сигналів, що реєструються спеціальною апаратурою, розміщеною біля або у свердловині в заданому секторі випромінювання сейсмічного сигналу, який відрізняється тим, що секції секціонованого металевого циліндра - виїмки, утворені фрезеруванням або литтям канавки з заданим кутом при вершині, або площинні чи циліндричні поверхні, а секціонований металевий циліндр суцільний або зібраний з декількох частин.
Текст

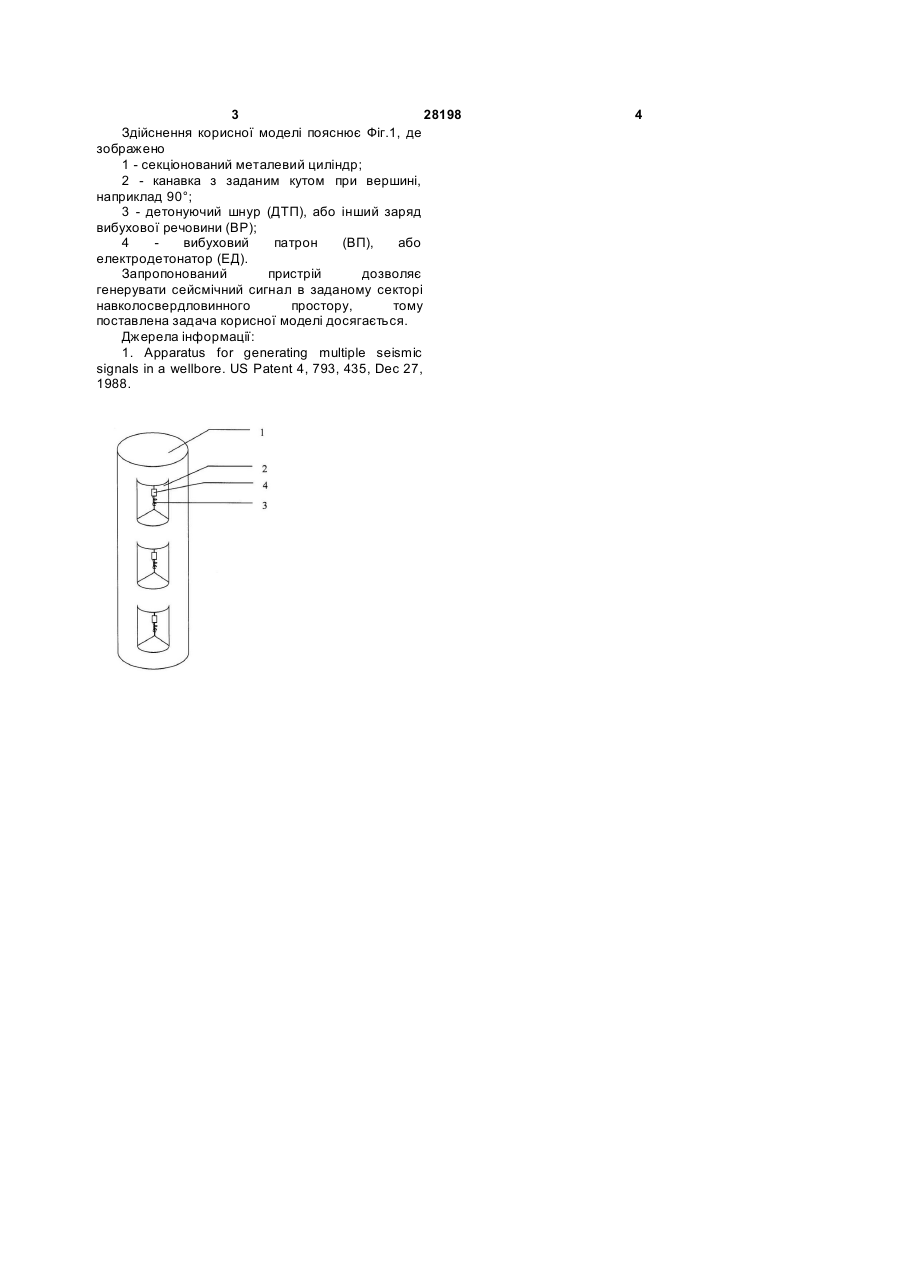

Пристрій для генерування серій сейсмічних сигналів в свердловині в заданому секторі, що включає секціонований металевий циліндр, до якого прикріплено кабель, забезпечуючий опускання циліндра в свердловину, в секціях циліндра на визначеній відстані один від одного закріплені генератори сейсмічного сигналу вибухові речовини, які ініціюються вибуховими 3 28198 Здійснення корисної моделі пояснює Фіг.1, де зображено 1 - секціонований металевий циліндр; 2 - канавка з заданим кутом при вершині, наприклад 90°; 3 - детонуючий шнур (ДТП), або інший заряд вибухової речовини (ВР); 4 вибуховий патрон (ВП), або електродетонатор (ЕД). Запропонований пристрій дозволяє генерувати сейсмічний сигнал в заданому секторі навколосвердловинного простору, тому поставлена задача корисної моделі досягається. Джерела інформації: 1. Apparatus for generating multiple seismic signals in a wellbore. US Patent 4, 793, 435, Dec 27, 1988. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for generating seismic signals in a well
Автори англійськоюVoitenko Yurii Ivanovych, Hoshovskyi Serhii Volodymyrovych, Pasichnyk Volodymyr Dmytrovych
Назва патенту російськоюУстройство для генерирования сейсмических сигналов в скважине
Автори російськоюВойтенко Юрий Иванович, Гошовский Сергей Владимирович, Пасечник Владимир Дмитриевич
МПК / Мітки
МПК: G01V 1/40
Мітки: пристрій, генерування, свердловини, серій, сигналів, сейсмічних
