Головна частина “скат” тактичного снаряда
Номер патенту: 28228
Опубліковано: 26.11.2007
Автори: Ковальов Павло Борисович, Ковальов Борис Олександрович
Формула / Реферат
Головна частина "скат" тактичного снаряда, що включає корпусний відсік та відсік керування з рулями, яка відрізняється тим, що корпусний відсік виконаний роз'ємним на рухомі секції із спроможністю повороту кожної рухомої секції відносно єдиної твірної поверхні корпусного відсіку та кожної рухомої секції, причому відсік керування розміщено вздовж вказаної твірної, а рулі розміщені на його подовженні за межами корпусного відсіку.
Текст

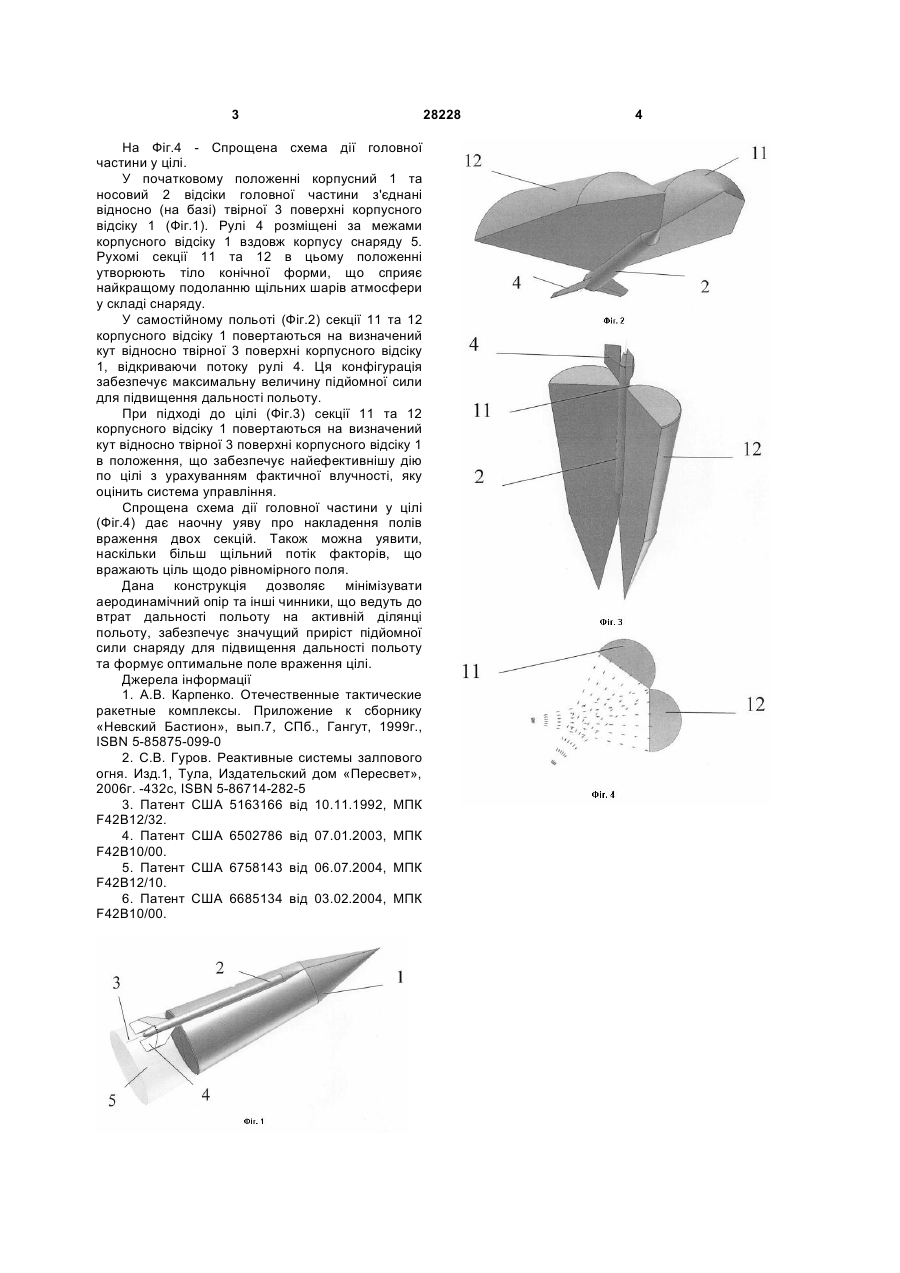

Головна частина "скат" тактичного снаряда, що включає корпусній відсік та відсік керування з 3 На Фіг.4 - Спрощена схема дії головної частини у цілі. У початковому положенні корпусний 1 та носовий 2 відсіки головної частини з'єднані відносно (на базі) твірної 3 поверхні корпусного відсіку 1 (Фіг.1). Рулі 4 розміщені за межами корпусного відсіку 1 вздовж корпусу снаряду 5. Рухомі секції 11 та 12 в цьому положенні утворюють тіло конічної форми, що сприяє найкращому подоланню щільних шарів атмосфери у складі снаряду. У самостійному польоті (Фіг.2) секції 11 та 12 корпусного відсіку 1 повертаються на визначений кут відносно твірної 3 поверхні корпусного відсіку 1, відкриваючи потоку рулі 4. Ця конфігурація забезпечує максимальну величину підйомної сили для підвищення дальності польоту. При підході до цілі (Фіг.3) секції 11 та 12 корпусного відсіку 1 повертаються на визначений кут відносно твірної 3 поверхні корпусного відсіку 1 в положення, що забезпечує найефективнішу дію по цілі з урахуванням фактичної влучності, яку оцінить система управління. Спрощена схема дії головної частини у цілі (Фіг.4) дає наочну уяву про накладення полів враження двох секцій. Також можна уявити, наскільки більш щільний потік факторів, що вражають ціль щодо рівномірного поля. Дана конструкція дозволяє мінімізувати аеродинамічний опір та інші чинники, що ведуть до втрат дальності польоту на активній ділянці польоту, забезпечує значущий приріст підйомної сили снаряду для підвищення дальності польоту та формує оптимальне поле враження цілі. Джерела інформації 1. А.В. Карпенко. Отечественные тактические ракетные комплексы. Приложение к сборнику «Невский Бастион», вып.7, СПб., Гангут, 1999г., ISBN 5-85875-099-0 2. С.В. Гуров. Реактивные системы залпового огня. Изд.1, Тула, Издательский дом «Пересвет», 2006г. -432с, ISBN 5-86714-282-5 3. Патент США 5163166 від 10.11.1992, МПК F42B12/32. 4. Патент США 6502786 від 07.01.2003, МПК F42B10/00. 5. Патент США 6758143 від 06.07.2004, МПК F42B12/10. 6. Патент США 6685134 від 03.02.2004, МПК F42B10/00. 28228 4
ДивитисяДодаткова інформація
Автори англійськоюKovaliov Borys Oleksandrovych, Kovaliov Pavlo Borysovych
Автори російськоюКовалев Борис Александрович, Ковалев Павел Борисович
МПК / Мітки
МПК: F42B 12/00
Мітки: скат, тактичного, частина, снаряда, головна
Код посилання
