Спосіб самозбудження резонансного інвертора з діодами зустрічного струму
Формула / Реферат
Спосіб самозбудження резонансного інвертора з діодами зустрічного струму, який відрізняється тим, що після вмикання тиристора інвертора вимірюють час проходження струму через тиристор, фіксують цей час у вигляді сигналу, пропорційного цьому часу проходження струму, додають до нього керувальний сигнал, пропорційно часу з моменту закриття тиристора, знижують зафіксований сигнал до досягнення ним нульового значення, в момент досягнення нульового значення формують імпульс керування на вмикання чергового тиристора інвертора.
Текст

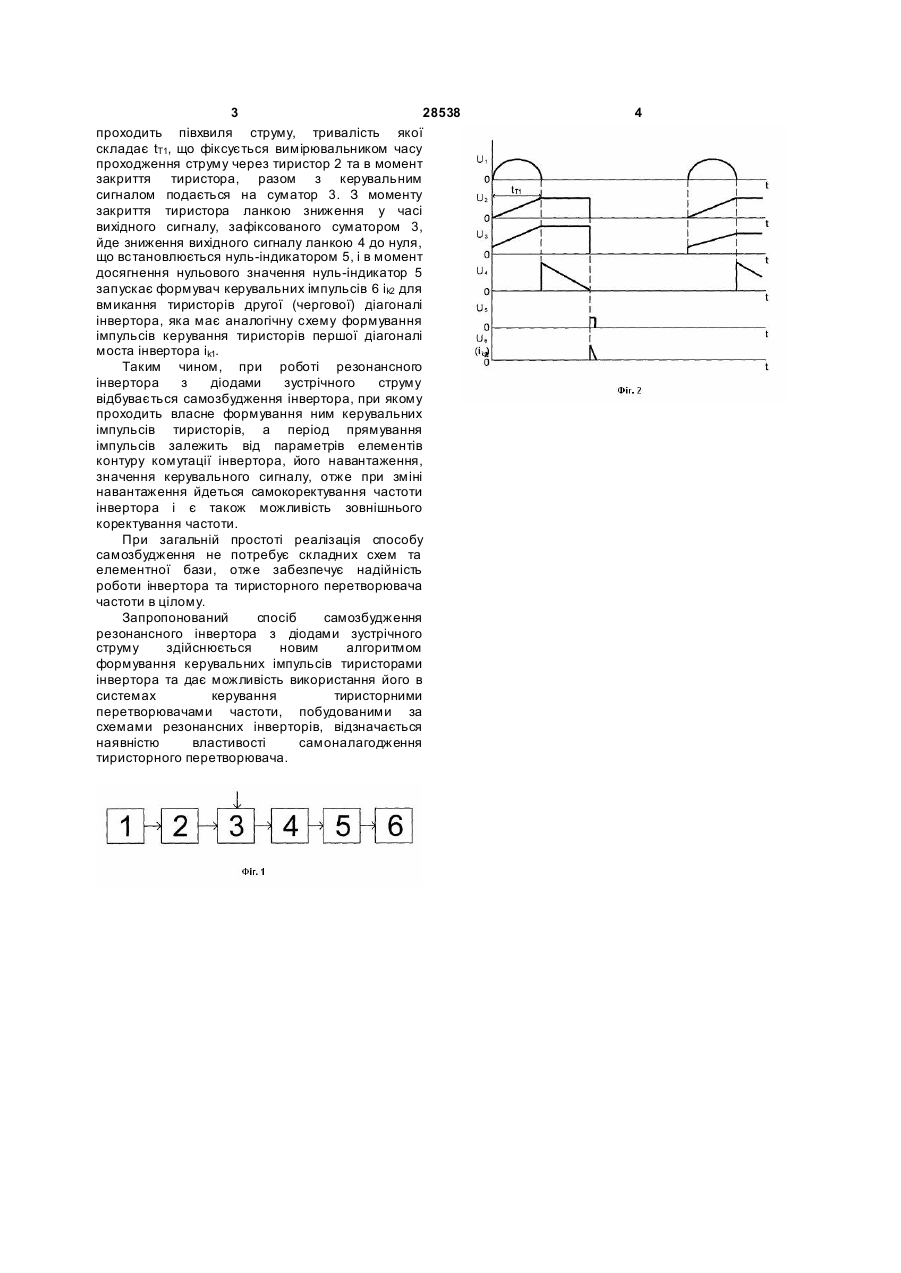

Спосіб самозбудження резонансного інвертора з діодами зустрічного струму, який відрізняє ться тим, що після вмикання тиристора 3 28538 проходить півхвиля струму, тривалість якої складає tT1, що фіксується вимірювальником часу проходження струму через тиристор 2 та в момент закриття тиристора, разом з керувальним сигналом подається на суматор 3. З моменту закриття тиристора ланкою зниження у часі вихідного сигналу, зафіксованого суматором 3, йде зниження вихідного сигналу ланкою 4 до нуля, що встановлюється нуль-індикатором 5, і в момент досягнення нульового значення нуль-індикатор 5 запускає формувач керувальних імпульсів 6 іk2 для вмикання тиристорів другої (чергової) діагоналі інвертора, яка має аналогічну схему формування імпульсів керування тиристорів першої діагоналі моста інвертора іk1. Таким чином, при роботі резонансного інвертора з діодами зустрічного струму відбувається самозбудження інвертора, при якому проходить власне формування ним керувальних імпульсів тиристорів, а період прямування імпульсів залежить від параметрів елементів контуру комутації інвертора, його навантаження, значення керувального сигналу, отже при зміні навантаження йдеться самокоректування частоти інвертора і є також можливість зовнішнього коректування частоти. При загальній простоті реалізація способу самозбудження не потребує складних схем та елементної бази, отже забезпечує надійність роботи інвертора та тиристорного перетворювача частоти в цілому. Запропонований спосіб самозбудження резонансного інвертора з діодами зустрічного струму здійснюється новим алгоритмом формування керувальних імпульсів тиристорами інвертора та дає можливість використання його в системах керування тиристорними перетворювачами частоти, побудованими за схемами резонансних інверторів, відзначається наявністю властивості самоналагодження тиристорного перетворювача. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for self-excitation of a resonant inverter with counter current diodes
Автори англійськоюHliebin Anatolii Heorhiiovych
Назва патенту російськоюСпособ самовозбуждения резонансного инвертора з диодами встречного тока
Автори російськоюГлебин Анатолий Георгиевич
МПК / Мітки
МПК: H02M 7/505
Мітки: резонансного, інвертора, діодами, зустрічного, струму, спосіб, самозбудження
