Пристрій захисту електрогенератора самозбудження

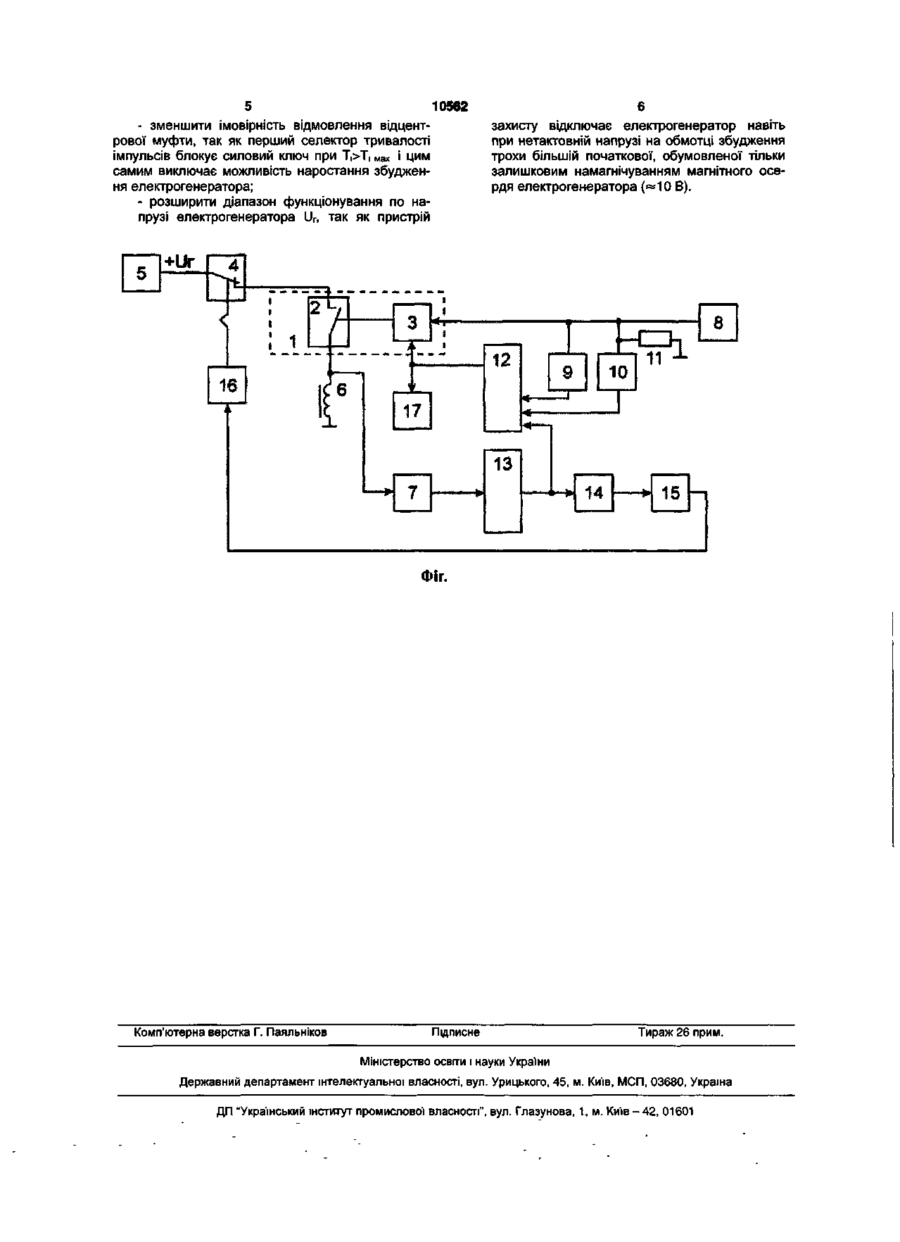

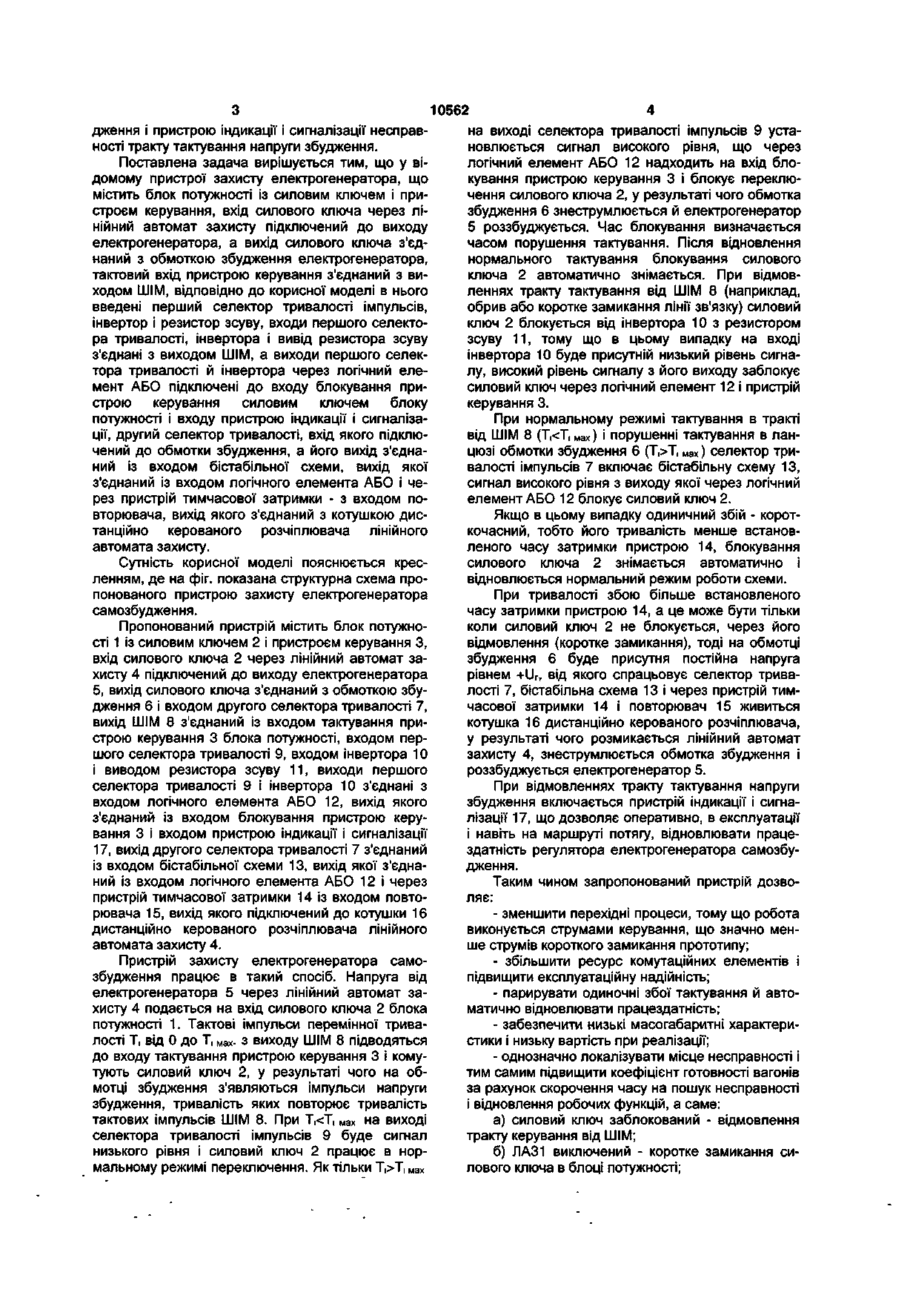

Пристрій захисту електрогенератора самозбудження при перебоях або відсутності тактування напруги збудження, що містить блок потужності із силовим ключем і пристроєм керування, вхід силового ключа через лінійний автомат захисту підключений до виходу електрогенератора, а вихід силового ключа з'єднаний з обмоткою збудження електрогенератора, тактовий вхід пристрою керування з'єднаний з виходом широтно-імпульсного модулятора (ШІМ), який відрізняється тим, що в нього введені перший селектор тривалості імпульсів, інвертор і резистор зсуву, входи першого селектора тривалості, інвертора і вивід резистора зсуву з'єднані з виходом ШІМ, а виходи першого селектора тривалості й інвертора через логічний елемент АБО підключені до входу блокування пристрою керування силовим ключем блока потужності і входу пристрою індикації і сигналізації, другий селектор тривалості, вхід якого підключений до обмотки збудження, а його вихід з'єднаний із входом бістабільної схеми, вихід якої з'єднаний із входом логічного елемента АБО і через пристрій тимчасової затримки - з входом повторювача, вихід якого з'єднаний з котушкою дистанційно керованого розчіплювача лінійного автомата захисту. Пристрій захисту електрогенератора самозбудження відноситься до електротехніки і може бути використаний в системах автономного електропостачання залізничних вагонів з електрогенераторами самозбудження для регулювання струму збудження електрогенераторів. Відомий найбільш близький по технічній сутності пристрій захисту електрогенератора самозбудження, узятий за прототип [див. Пристрій регулювання і керування системи автономного електропостачання ДУГТ28Б. Технічний опис 2470.072-973:61/9 стор. 2, 9. Функціональна схема 2470.072-974:61/9 стор. 1, Берлін, 1993 p.], що містить блок потужності із силовим ключем і його пристроєм керування, з'єднаним з виходом широтно-імпульсного модулятора (ШІМ), причому вхід силового ключа через лінійний автомат захисту підключений до виходу електрогенератора, а вихід - до обмотки збудження і входу інтегратора, вихід якого через формувач імпульсів з'єднаний з керуючим електродом тиристора, анод якого підключений до виходу лінійного автомата захисту, а катод - до негативної полярності вихідної напруги електрогенератора. Недоліками цього пристрою є: - значні перехідні процеси при комутації струмів короткого замикання електрогенератора; - низький ресурс комутаційних елементів і низька експлуатаційна надійність; - обмежений діапазон функціонування по напрузі електрогенератора U r (тільки при Ur>70 В); - погані масогабаритні характеристики і підвищена вартість при реалізації; - великі втрати часу при локалізації несправності і відновленні робочих функцій; - підвищена імовірність відмовлення відцентрової муфти від перевантажень при перевищенні тривалості тактуючих імпульсів від ШІМ установленого максимального значення, особливо в момент включення, тому що в цьому випадку буде відбуватися більш інтенсивне наростання збудження електрогенератора при низькій швидкості обертання осі, коли муфта ще не включена. В основу корисної моделі поставлена задача удосконалення пристрою захисту електрогенератора за рахунок введення селектора тривалості імпульсів від ШІМ, логічних елементів АБО, НІ для блокування силового ключа блоку потужності при збоях або відсутності тактування напруги збу CM ю 10562 дження і пристрою індикації і сигналізації несправна виході селектора тривалості імпульсів 9 устаності тракту тактування напруги збудження. новлюється сигнал високого рівня, що через Поставлена задача вирішується тим, що у вілогічний елемент АБО 12 надходить на вхід блодомому пристрої захисту електрогенератора, що кування пристрою керування 3 і блокує переклюмістить блок потужності із силовим ключем і причення силового ключа 2, у результаті чого обмотка строєм керування, вхід силового ключа через лізбудження 6 знеструмлюється й електрогенератор нійний автомат захисту підключений до виходу 5 роззбуджується. Час блокування визначається електрогенератора, а вихід силового ключа з'єдчасом порушення тактування. Після відновлення наний з обмоткою збудження електрогенератора, нормального тактування блокування силового тактовий вхід пристрою керування з'єднаний з виключа 2 автоматично знімається. При відмовходом ШІМ, відповідно до корисної моделі в нього леннях тракту тактування від ШІМ 8 (наприклад, введені перший селектор тривалості імпульсів, обрив або коротке замикання лінії зв'язку) силовий інвертор і резистор зсуву, входи першого селектоключ 2 блокується від інвертора 10 з резистором ра тривалості, інвертора і вивід резистора зсуву зсуву 11, тому що в цьому випадку на вході з'єднані з виходом ШІМ, а виходи першого селекінвертора 10 буде присутній низький рівень сигнатора тривалості й інвертора через логічний елелу, високий рівень сигналу з його виходу заблокує мент АБО підключені до входу блокування присиловий ключ через логічний елемент 12 і пристрій строю керування силовим ключем блоку керування 3. потужності і входу пристрою індикації і сигналізаПри нормальному режимі тактування в тракті ції, другий селектор тривалості, вхід якого підклювід ШІМ 8 (Т,Т, Мах і цим самим виключає можливість наростання збудження електрогенератора; - розширити діапазон функціонування по напрузі електрогенератора Ur, так як пристрій захисту відключає електрогенератор навіть при нетактовній напрузі на обмотці збудження трохи більшій початкової, обумовленої тільки залишковим намагнічуванням магнітного осердя електрогенератора (—10 В). Фіг. Комп'ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1., м. Київ - 42, 01601
