Залізобетонний бункер

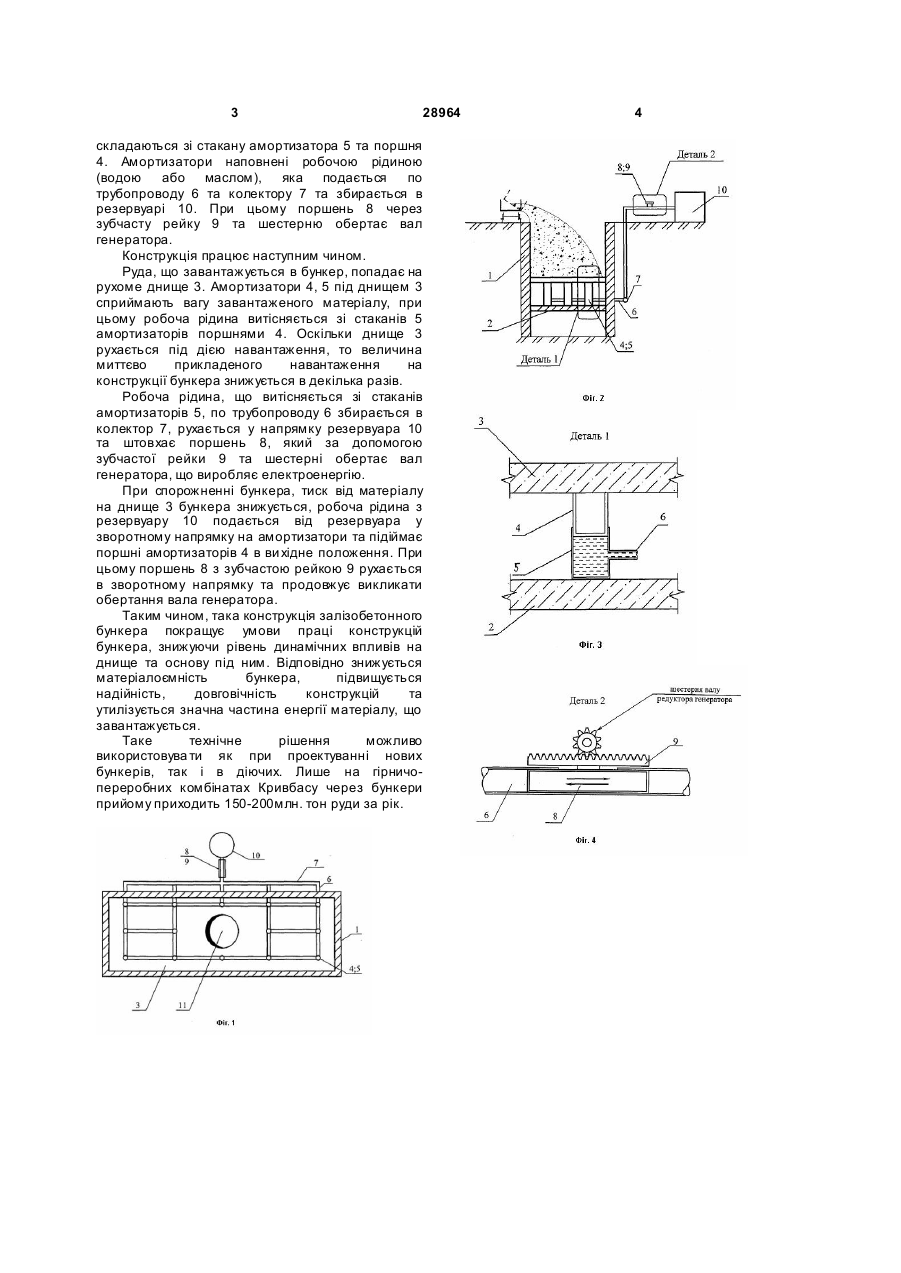

Залізобетонний бункер, що має стінки, основу, днище, який відрізняється тим, що з метою зниження динамічних навантажень на конструкцію бункера та забезпечення можливості утилізації енергії матеріалу, що завантажується в бункер, днище бункера спирається на амортизатори у вигляді стакана з робочою рідиною та поршня, а бункер містить систему трубопроводу, колектор, резервуар для робочої рідини та робочий поршень з зубчастою рейкою. (19) (21) u200710056 (22) 10.09.2007 (24) 25.12.2007 (72) ЗАБІРОВ ВОЛОДИМИР ЗАГІРОВИЧ, U A, ЛЯШЕНКО ЮРІЙ ІВАНОВИЧ, U A, БЄЛІКОВ ВІКТОР ЛУК'ЯНОВИЧ, U A (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДЕРЖАВНИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ ПІДПРИЄМСТВ ГІРНИЧОРУДНОЇ ПРОМИСЛОВОСТІ "КРИВБАСПРОЕКТ", UA (56) 3 28964 складаються зі стакану амортизатора 5 та поршня 4. Амортизатори наповнені робочою рідиною (водою або маслом), яка подається по трубопроводу 6 та колектору 7 та збирається в резервуарі 10. При цьому поршень 8 через зубчасту рейку 9 та шестерню обертає вал генератора. Конструкція працює наступним чином. Руда, що завантажується в бункер, попадає на рухоме днище 3. Амортизатори 4, 5 під днищем 3 сприймають вагу завантаженого матеріалу, при цьому робоча рідина витісняється зі стаканів 5 амортизаторів поршнями 4. Оскільки днище 3 рухається під дією навантаження, то величина миттєво прикладеного навантаження на конструкції бункера знижується в декілька разів. Робоча рідина, що витісняється зі стаканів амортизаторів 5, по трубопроводу 6 збирається в колектор 7, рухається у напрямку резервуара 10 та штовхає поршень 8, який за допомогою зубчастої рейки 9 та шестерні обертає вал генератора, що виробляє електроенергію. При спорожненні бункера, тиск від матеріалу на днище 3 бункера знижується, робоча рідина з резервуару 10 подається від резервуара у зворотному напрямку на амортизатори та підіймає поршні амортизаторів 4 в ви хідне положення. При цьому поршень 8 з зубчастою рейкою 9 рухається в зворотному напрямку та продовжує викликати обертання вала генератора. Таким чином, така конструкція залізобетонного бункера покращує умови праці конструкцій бункера, знижуючи рівень динамічних впливів на днище та основу під ним. Відповідно знижується матеріалоємність бункера, підвищується надійність, довговічність конструкцій та утилізується значна частина енергії матеріалу, що завантажується. Таке технічне рішення можливо використовува ти як при проектуванні нових бункерів, так і в діючих. Лише на гірничопереробних комбінатах Кривбасу через бункери прийому приходить 150-200млн. тон руди за рік. 4
