Бункер для насипного матеріалу
Номер патенту: 25061
Опубліковано: 25.07.2007
Автори: Сирота Володимир Ілліч, Зайка Володимир Якович, Сурин Віталій Миколайович, Рогов Леонід Миколайович, Артюхов Микола Миколайович, Зарапін Іван Леонідович, Тітов Валерій Георгійович, Хромушин Борис Володимирович
Формула / Реферат
1. Бункер для насипного матеріалу, що містить виконані у вертикальному перерізі у вигляді трапецій металеві стінки з внутрішньою футерівкою і вузол пневмообвалення зводоутворення насипного матеріалу, який відрізняється тим, що вузол пневмообвалення виконаний у вигляді встановлених на зовнішніх боках стінок бункера посудин під тиском з відхідними від них і оснащеними запірними клапанами трубами, спрямовані вниз кінці яких пропущені усередину бункера і закріплені на різній висоті в зоні стику стінок бункера.
2. Бункер для насипного матеріалу за п. 1, який відрізняється тим, що встановлені на протилежних боках бункера посудини під тиском попарно з'єднані трубами.
Текст

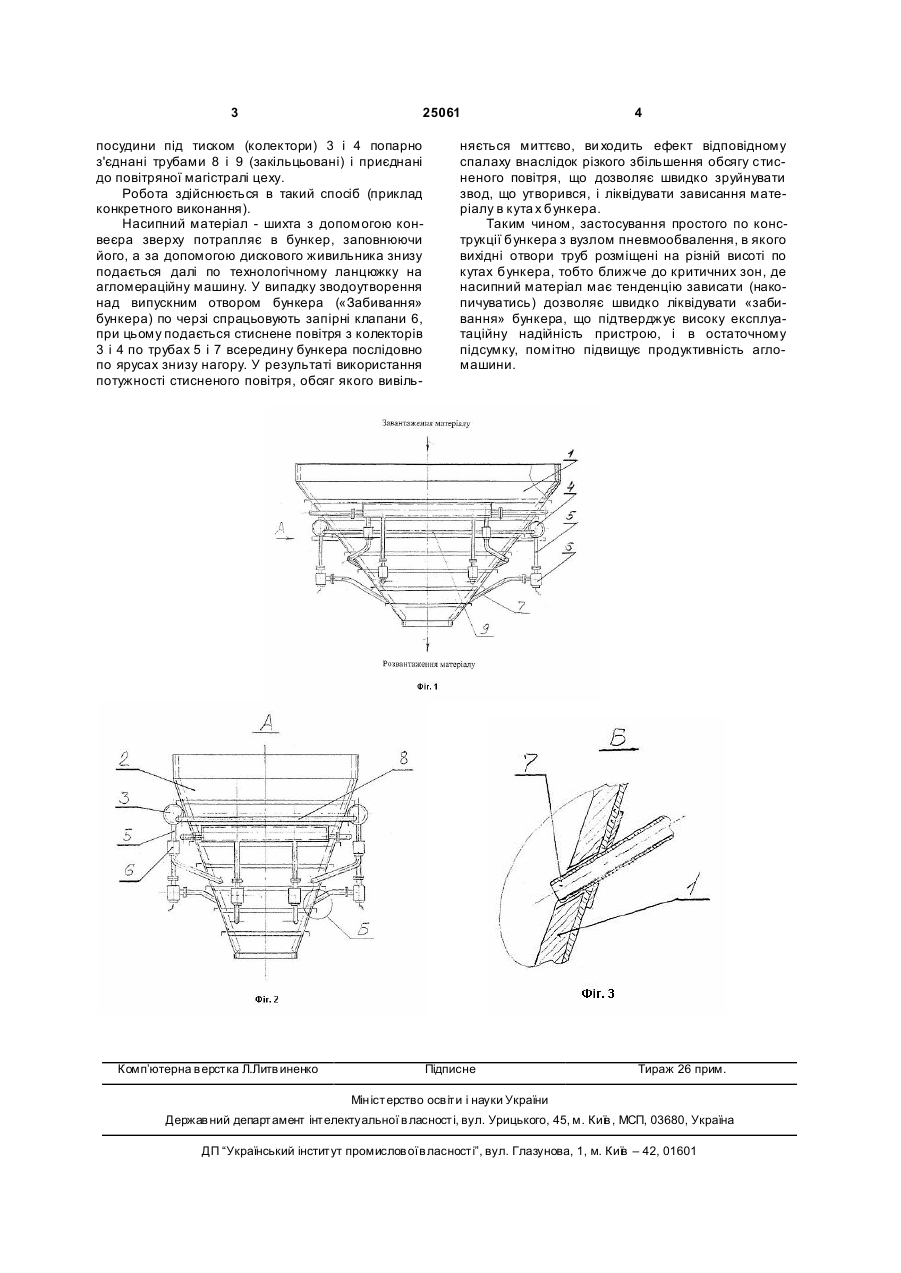

1. Бункер для насипного матеріалу, що містить виконані у вертикальному перерізі у вигляді 3 25061 посудини під тиском (колектори) 3 і 4 попарно з'єднані трубами 8 і 9 (закільцьовані) і приєднані до повітряної магістралі цеху. Робота здійснюється в такий спосіб (приклад конкретного виконання). Насипний матеріал - шихта з допомогою конвеєра зверху потрапляє в бункер, заповнюючи його, а за допомогою дискового живильника знизу подається далі по технологічному ланцюжку на агломераційну машину. У випадку зводоутворення над випускним отвором бункера («Забивання» бункера) по черзі спрацьовують запірні клапани 6, при цьому подається стиснене повітря з колекторів 3 і 4 по трубах 5 і 7 всередину бункера послідовно по ярусах знизу нагору. У результаті використання потужності стисненого повітря, обсяг якого вивіль Комп’ютерна в ерстка Л.Литв иненко 4 няється миттєво, ви ходить ефект відповідному спалаху внаслідок різкого збільшення обсягу стисненого повітря, що дозволяє швидко зруйнувати звод, що утворився, і ліквідувати зависання матеріалу в кута х бункера. Таким чином, застосування простого по конструкції бункера з вузлом пневмообвалення, в якого вихідні отвори труб розміщені на різній висоті по кутах бункера, тобто ближче до критичних зон, де насипний матеріал має тенденцію зависати (накопичуватись) дозволяє швидко ліквідувати «забивання» бункера, що підтверджує високу експлуатаційну надійність пристрою, і в остаточному підсумку, помітно підвищує продуктивність агломашини. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBin for bulk material
Автори англійськоюSyrota Volodymyr Illich, Rohov Leonid Mykolaiovych, Suryn Vitalii Mykolaiovych, Artiukhov Mykola Mykolaiovych, Zaparin Ivan Leonidovych, Khromushyn Borys Volodymyrovych, Zaika Volodymyr Yakovych, Titov Valerii Heorhiiovych
Назва патенту російськоюБункер для насыпного материала
Автори російськоюСирота Владимир Ильич, Рогов Леонид Николаевич, Сурин Виталий Николаевич, Артюхов Николай Николаевич, Зарапин Иван Леонидович, Хромушин Борис Владимирович, Зайка Владимир Якович, Титов Валерий Георгиевич
МПК / Мітки
МПК: F27B 1/20
Мітки: бункер, насипного, матеріалу
