Електричний кабель

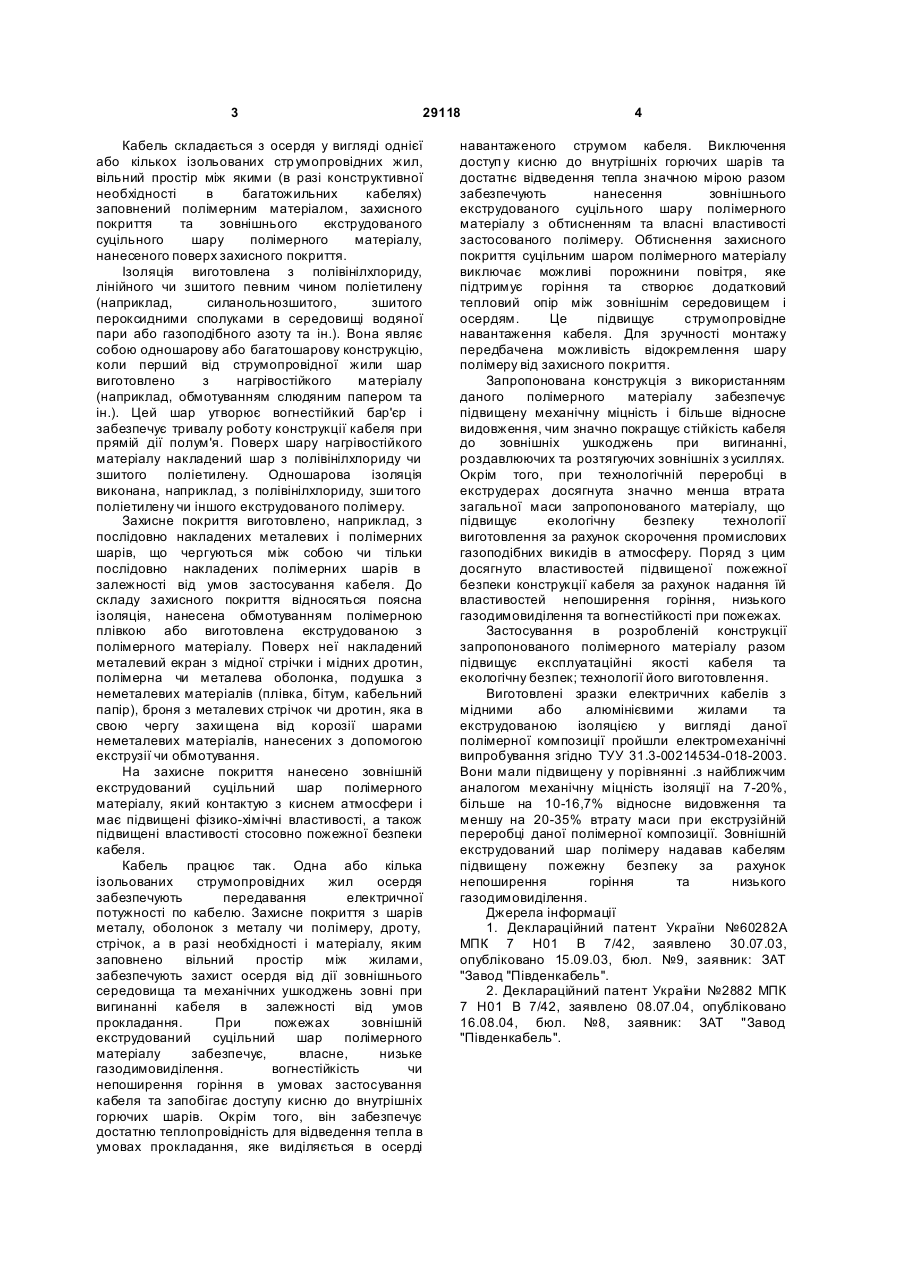

Електричний кабель, який містить осердя у вигляді однієї або кількох ізольованих струмопровідних жил, вільний простір між якими заповнений полімерним матеріалом, виготовлене з металевих і полімерних шарів захисне покриття 3 29118 Кабель складається з осердя у вигляді однієї або кількох ізольованих стр умопровідних жил, вільний простір між якими (в разі конструктивної необхідності в багатожильних кабелях) заповнений полімерним матеріалом, захисного покриття та зовнішнього екструдованого суцільного шару полімерного матеріалу, нанесеного поверх захисного покриття. Ізоляція виготовлена з полівінілхлориду, лінійного чи зшитого певним чином поліетилену (наприклад, силанольнозшитого, зшитого пероксидними сполуками в середовищі водяної пари або газоподібного азоту та ін.). Вона являє собою одношарову або багатошарову конструкцію, коли перший від струмопровідної жили шар виготовлено з нагрівостійкого матеріалу (наприклад, обмотуванням слюдяним папером та ін.). Цей шар утворює вогнестійкий бар'єр і забезпечує тривалу роботу конструкції кабеля при прямій дії полум'я. Поверх шару нагрівостійкого матеріалу накладений шар з полівінілхлориду чи зшитого поліетилену. Одношарова ізоляція виконана, наприклад, з полівінілхлориду, зши того поліетилену чи іншого екструдованого полімеру. Захисне покриття виготовлено, наприклад, з послідовно накладених металевих і полімерних шарів, що чергуються між собою чи тільки послідовно накладених полімерних шарів в залежності від умов застосування кабеля. До складу захисного покриття відносяться поясна ізоляція, нанесена обмотуванням полімерною плівкою або виготовлена екструдованою з полімерного матеріалу. Поверх неї накладений металевий екран з мідної стрічки і мідних дротин, полімерна чи металева оболонка, подушка з неметалевих матеріалів (плівка, бітум, кабельний папір), броня з металевих стрічок чи дротин, яка в свою чергу захи щена від корозії шарами неметалевих матеріалів, нанесених з допомогою екструзії чи обмотування. На захисне покриття нанесено зовнішній екструдований суцільний шар полімерного матеріалу, який контактую з киснем атмосфери і має підвищені фізико-хімічні властивості, а також підвищені властивості стосовно пожежної безпеки кабеля. Кабель працює так. Одна або кілька ізольованих струмопровідних жил осердя забезпечують передавання електричної потужності по кабелю. Захисне покриття з шарів металу, оболонок з металу чи полімеру, дроту, стрічок, а в разі необхідності і матеріалу, яким заповнено вільний простір між жилами, забезпечують захист осердя від дії зовнішнього середовища та механічних ушкоджень зовні при вигинанні кабеля в залежності від умов прокладання. При пожежах зовнішній екструдований суцільний шар полімерного матеріалу забезпечує, власне, низьке газодимовиділення. вогнестійкість чи непоширення горіння в умовах застосування кабеля та запобігає доступу кисню до внутрішніх горючих шарів. Окрім того, він забезпечує достатню теплопровідність для відведення тепла в умовах прокладання, яке виділяється в осерді 4 навантаженого струмом кабеля. Виключення доступ у кисню до внутрішніх горючих шарів та достатнє відведення тепла значною мірою разом забезпечують нанесення зовнішнього екструдованого суцільного шару полімерного матеріалу з обтисненням та власні властивості застосованого полімеру. Обтиснення захисного покриття суцільним шаром полімерного матеріалу виключає можливі порожнини повітря, яке підтримує горіння та створює додатковий тепловий опір між зовнішнім середовищем і осердям. Це підвищує струмопровідне навантаження кабеля. Для зручності монтажу передбачена можливість відокремлення шару полімеру від захисного покриття. Запропонована конструкція з використанням даного полімерного матеріалу забезпечує підвищену механічну міцність і більше відносне видовження, чим значно покращує стійкість кабеля до зовнішніх ушкоджень при вигинанні, роздавлюючих та розтягуючих зовнішніх з усиллях. Окрім того, при технологічній переробці в екструдерах досягнута значно менша втрата загальної маси запропонованого матеріалу, що підвищує екологічну безпеку технології виготовлення за рахунок скорочення промислових газоподібних викидів в атмосферу. Поряд з цим досягнуто властивостей підвищеної пожежної безпеки конструкції кабеля за рахунок надання їй властивостей непоширення горіння, низького газодимовиділення та вогнестійкості при пожежах. Застосування в розробленій конструкції запропонованого полімерного матеріалу разом підвищує експлуатаційні якості кабеля та екологічну безпек; технології його виготовлення. Виготовлені зразки електричних кабелів з мідними або алюмінієвими жилами та екструдованою ізоляцією у вигляді даної полімерної композиції пройшли електромеханічні випробування згідно ТУУ 31.3-00214534-018-2003. Вони мали підвищену у порівнянні .з найближчим аналогом механічну міцність ізоляції на 7-20%, більше на 10-16,7% відносне видовження та меншу на 20-35% втрату маси при екструзійній переробці даної полімерної композиції. Зовнішній екструдований шар полімеру надавав кабелям підвищену пожежну безпеку за рахунок непоширення горіння та низького газодимовиділення. Джерела інформації 1. Деклараційний патент України №60282А МПК 7 Н01 В 7/42, заявлено 30.07.03, опубліковано 15.09.03, бюл. №9, заявник: ЗАТ "Завод "Південкабель". 2. Деклараційний патент України №2882 МПК 7 Н01 В 7/42, заявлено 08.07.04, опубліковано 16.08.04, бюл. №8, заявник: ЗАТ "Завод "Південкабель".
