Спосіб утворення у зразку нормальних та дотичних напружень при дії удару

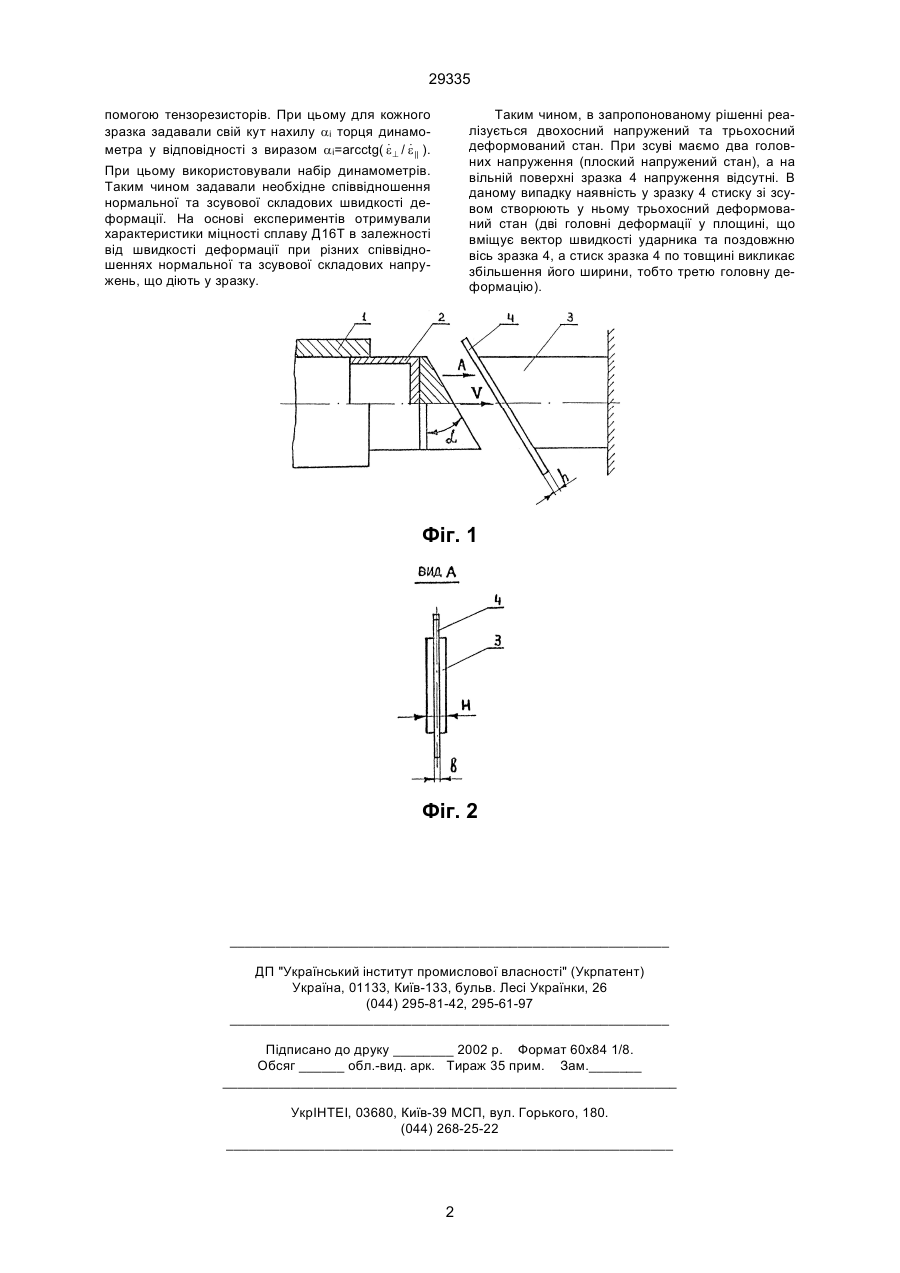

Спосіб утворення у зразку нормальних та дотичних напружень при дії удару, по якому зразок установлюють на торці ковадла нахилено до напрямку руху ударника та наносять по зразку плоский удар, який відрізняється тим, що використовують зразок у вигляді балки прямокутного перерізу. (13) (21) 98052647 (22) 21.05.1998 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Ващенко Олександр Петрович, Степанов Генадій Володимирович (73) ІНСТИТУТ ПРОБЛЕМ МІЦНОСТІ НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ (11) UA (19) риментах з швидкостями деформації до 106 с-1. На фіг. 1 показано схему навантаження зразка. На фіг. 2 - те саме - вид за стрілкою А. Спосіб реалізується на установці, що вміщує ствол 1, в якому встановлений ударник 2. На виході ствола 1 є динамометр 3. На торці динамометра 3, повернутого до стволу 1, установлений зразок 4. Динамометр 3 мас систему тензорезисторів, електрично з'єднаних з реєструючою апаратурою (на кресленні не показано). Випробуванням піддавали серію зразків з алюмінієвого сплаву Д16Т. Розміри зразків 4´4´100 мм. Перед дослідом кожний зразок 4 закріплювали під кутом aі на торці динамометру 3. Ударник 2 розганяли по стволу 1 установки до швидкості v=50...500 м/с та наносили плоский удар по зразку 4. Нормальні напруження та напруження зсуву, які діють у зразку 4, визначали за пружньою деформацією динамометра 3, яка реєструвалася за до 29335 & вої e|| складових швидкості деформації при експе 29335 помогою тензорезисторів. При цьому для кожного зразка задавали свій кут нахилу aі торця динамо& & метра у відповідності з виразом aі=arcctg( e ^ / e || ). Таким чином, в запропонованому рішенні реалізується двохосний напружений та трьохосний деформований стан. При зсуві маємо два головних напруження (плоский напружений стан), а на вільній поверхні зразка 4 напруження відсутні. В даному випадку наявність у зразку 4 стиску зі зсувом створюють у ньому трьохосний деформований стан (дві головні деформації у площині, що вміщує вектор швидкості ударника та поздовжню вісь зразка 4, а стиск зразка 4 по товщині викликає збільшення його ширини, тобто третю головну деформацію). При цьому використовували набір динамометрів. Таким чином задавали необхідне співвідношення нормальної та зсувової складових швидкості деформації. На основі експериментів отримували характеристики міцності сплаву Д16Т в залежності від швидкості деформації при різних співвідношеннях нормальної та зсувової складових напружень, що діють у зразку. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
