Очисник головок коренеплодів

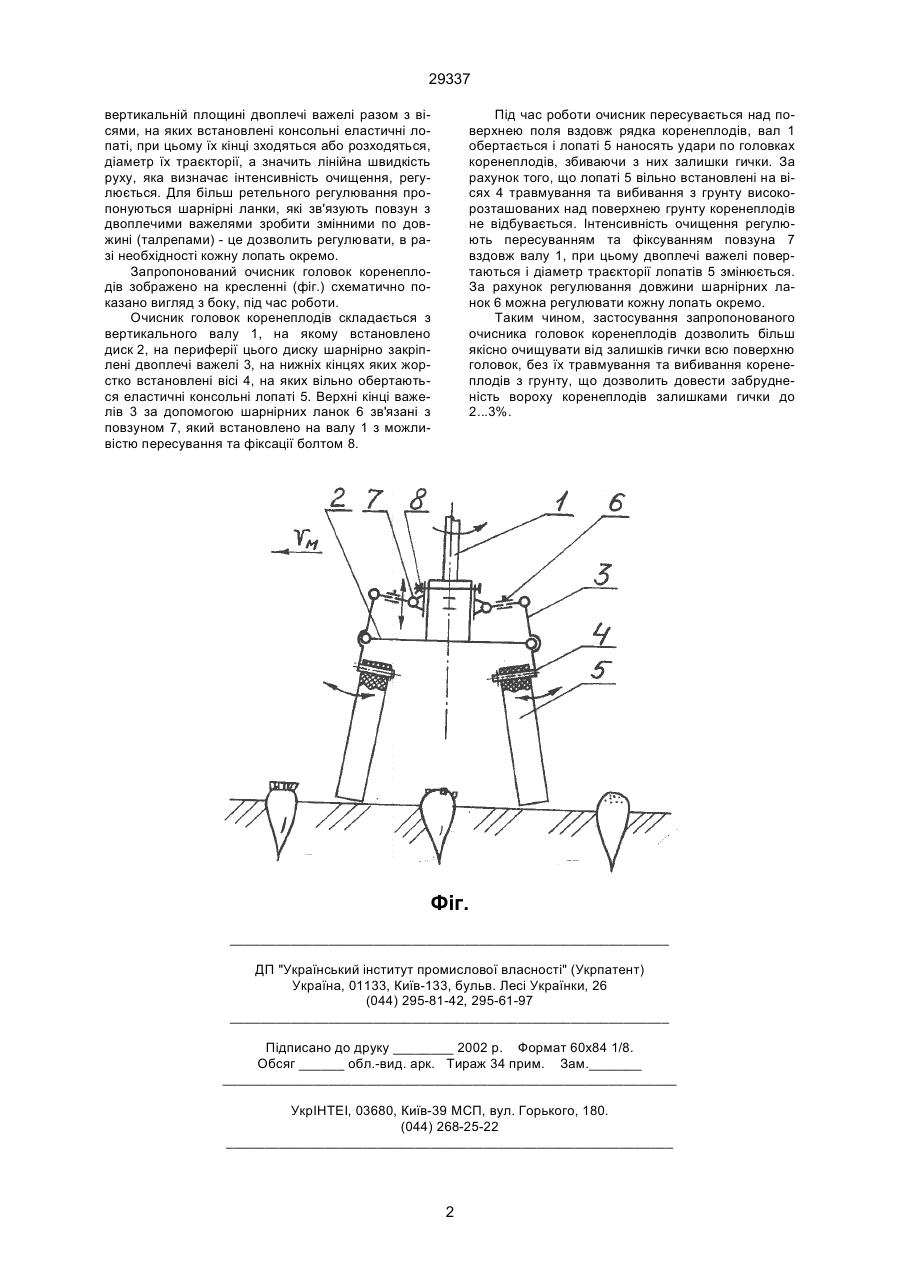

1. Очисник головок коренеплодів, який включає вертикальний вал з горизонтальним диском, 29337 вертикальній площині двоплечі важелі разом з вісями, на яких встановлені консольні еластичні лопаті, при цьому їх кінці зходяться або розходяться, діаметр їх траєкторії, а значить лінійна швидкість руху, яка визначає інтенсивність очищення, регулюється. Для більш ретельного регулювання пропонуються шарнірні ланки, які зв'язують повзун з двоплечими важелями зробити змінними по довжині (талрепами) - це дозволить регулювати, в разі необхідності кожну лопать окремо. Запропонований очисник головок коренеплодів зображено на кресленні (фіг.) схематично показано вигляд з боку, під час роботи. Очисник головок коренеплодів складається з вертикального валу 1, на якому встановлено диск 2, на периферії цього диску шарнірно закріплені двоплечі важелі 3, на нижніх кінцях яких жорстко встановлені вісі 4, на яких вільно обертаються еластичні консольні лопаті 5. Верхні кінці важелів 3 за допомогою шарнірних ланок 6 зв'язані з повзуном 7, який встановлено на валу 1 з можливістю пересування та фіксації болтом 8. Під час роботи очисник пересувається над поверхнею поля вздовж рядка коренеплодів, вал 1 обертається і лопаті 5 наносять удари по головках коренеплодів, збиваючи з них залишки гички. За рахунок того, що лопаті 5 вільно встановлені на вісях 4 травмування та вибивання з грунту високорозташованих над поверхнею грунту коренеплодів не відбувається. Інтенсивність очищення регулюють пересуванням та фіксуванням повзуна 7 вздовж валу 1, при цьому двоплечі важелі повертаються і діаметр траєкторії лопатів 5 змінюється. За рахунок регулювання довжини шарнірних ланок 6 можна регулювати кожну лопать окремо. Таким чином, застосування запропонованого очисника головок коренеплодів дозволить більш якісно очищувати від залишків гички всю поверхню головок, без їх травмування та вибивання коренеплодів з грунту, що дозволить довести забрудненість вороху коренеплодів залишками гички до 2...3%. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
