Сплав на основі алюмінію

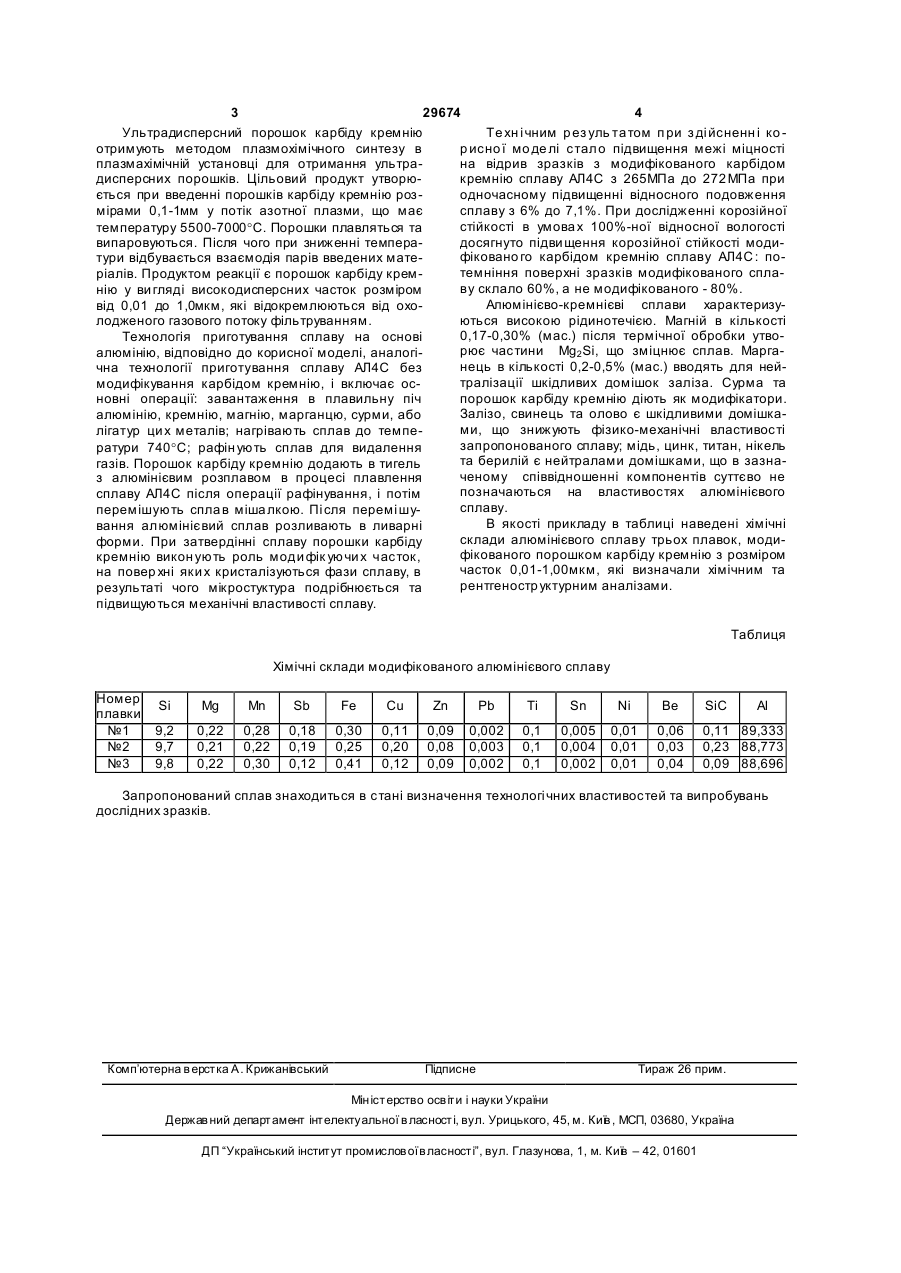

Сплав на основі алюмінію, що містить алюміній, кремній, магній, марганець, сурму, залізо, мідь, цинк, свинець, титан, олово, нікель, берилій, який відрізняється тим, що додатково містить карбід кремнію з розміром частинок 0,01-1,00 мкм при наступному співвідношенні компонентів, мас. %: 2 (19) 1 3 29674 4 Ультрадисперсний порошок карбіду кремнію Те хн і чним р ез уль татом п ри з ді йсненн і ко отримують методом плазмохімічного синтезу в р исно ї мо де лі стало підвищення межі міцності плазмахімічній установці для отримання ультрана відрив зразків з модифікованого карбідом дисперсних порошків. Цільовий продукт утворюкремнію сплаву АЛ4С з 265МПа до 272МПа при ється при введенні порошків карбіду кремнію розодночасному підвищенні відносного подовження мірами 0,1-1мм у потік азотної плазми, що має сплаву з 6% до 7,1%. При дослідженні корозійної стійкості в умова х 100%-ної відносної вологості температуру 5500-7000°С. Порошки плавляться та випаровуються. Після чого при зниженні темперадосягнуто підви щення корозійної стійкості модифіковано го карбідом кремнію сплаву АЛ4С : потури відбувається взаємодія парів введених матетемніння поверхні зразків модифікованого спларіалів. Продуктом реакції є порошок карбіду кремву склало 60%, а не модифікованого - 80%. нію у ви гляді високодисперсних часток розміром Алюмінієво-кремнієві сплави характеризувід 0,01 до 1,0мкм, які відокремлюються від охолодженого газового потоку фільтруванням. ються високою рідинотечією. Магній в кількості 0,17-0,30% (мас.) після термічної обробки утвоТехнологія приготування сплаву на основі рює частини Mg2 Si, що зміцнює сплав. Маргаалюмінію, відповідно до корисної моделі, аналогінець в кількості 0,2-0,5% (мас.) вводять для нейчна технології приготування сплаву АЛ4С без тралізації шкідливих домішок заліза. Сурма та модифікування карбідом кремнію, і включає основні операції: завантаження в плавильну піч порошок карбіду кремнію діють як модифікатори. Залізо, свинець та олово є шкідливими домішкаалюмінію, кремнію, магнію, марганцю, сурми, або ми, що знижують фізико-механічні властивості лігатур ци х металів; нагрівають сплав до темпезапропонованого сплаву; мідь, цинк, титан, нікель ратури 740°С; рафін ують сплав для видалення та берилій є нейтралами домішками, що в зазнагазів. Порошок карбіду кремнію додають в тигель ченому співвідношенні компонентів суттєво не з алюмінієвим розплавом в процесі плавлення позначаються на властивостях алюмінієвого сплаву АЛ4С після операції рафінування, і потім сплаву. перемішують сплав міша лкою. Пі сля перемі шуВ якості прикладу в таблиці наведені хімічні вання алюмінієвий сплав розливають в ливарні склади алюмінієвого сплаву трьох плавок, модиформи. При затвердінні сплаву порошки карбіду фікованого порошком карбіду кремнію з розміром кремнію викон ують роль моди фік уючи х часток, часток 0,01-1,00мкм, які визначали хімічним та на повер хні яки х кристалізуються фази сплаву, в рентгеностр уктурним аналізами. результаті чого мікростуктура подрібнюється та підвищуються механічні властивості сплаву. Таблиця Хімічні склади модифікованого алюмінієвого сплаву Номер плавки №1 №2 №3 Si Mg Mn Sb Fe Cu Zn Pb Ti Sn Ni Be 9,2 9,7 9,8 0,22 0,21 0,22 0,28 0,22 0,30 0,18 0,19 0,12 0,30 0,25 0,41 0,11 0,20 0,12 0,09 0,08 0,09 0,002 0,003 0,002 0,1 0,1 0,1 0,005 0,004 0,002 0,01 0,01 0,01 0,06 0,03 0,04 SiC Al 0,11 89,333 0,23 88,773 0,09 88,696 Запропонований сплав знаходиться в стані визначення технологі чних властивостей та випробувань дослідних зразків. Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
